Precies, flexibel en betrouwbaar

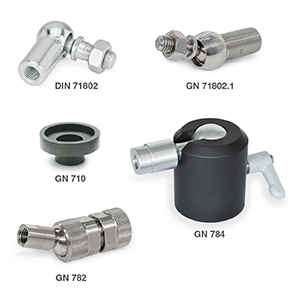

Moet je krachten nauwkeurig overbrengen en tegelijk kleine afwijkingen in de montage opvangen? Dan zijn kogelgewrichten een slimme oplossing. Zelfs in hightech toepassingen zoals robotica en automatisering zijn ze onmisbaar. Elesa+Ganter heeft het assortiment nu uitgebreid met de nieuwe GN 71802.1 axiale kogelgewrichten.

Bij verbindingen onder een rechte hoek gebruik je vaak een kogelschacht en kogelzitting, samen een kogelgewricht. De bekende DIN 71802-serie vangt hoeken tot 18° af. De kogelschacht en -zitting zitten stevig vast met een afneembare borgring. Moet het nog veiliger? Dan kies je voor een versie met vergrendeling, die voorkomt dat het gewricht loskomt. Deze serie is verkrijgbaar in staal of roestvaststaal (RVS), met kogeldiameters van 8 tot 19 mm. Je kunt kiezen voor schroefdraad of een klinkkogel.

De nieuwe axiale GN 71802.1-gewrichten vangen ook afwijkingen van ±18° op, maar zijn vooral bedoeld om drukkrachten rechtlijnig over te brengen. Denk aan toepassingen zoals lineaire aandrijvingen of heftoestellen. Wordt er aan beide kanten van het gewricht getrokken (trekkracht), dan houdt de ingebouwde borgring alles bij elkaar tot een bepaalde kracht wordt overschreden.

Beide types hebben een ingevette kogelzitting, wat zorgt voor soepel bewegen en een lange levensduur. Met stofkappen GN 710 van rubber voorkom je vuil en beperk je onderhoud.
