GN 810.4-230-BLC

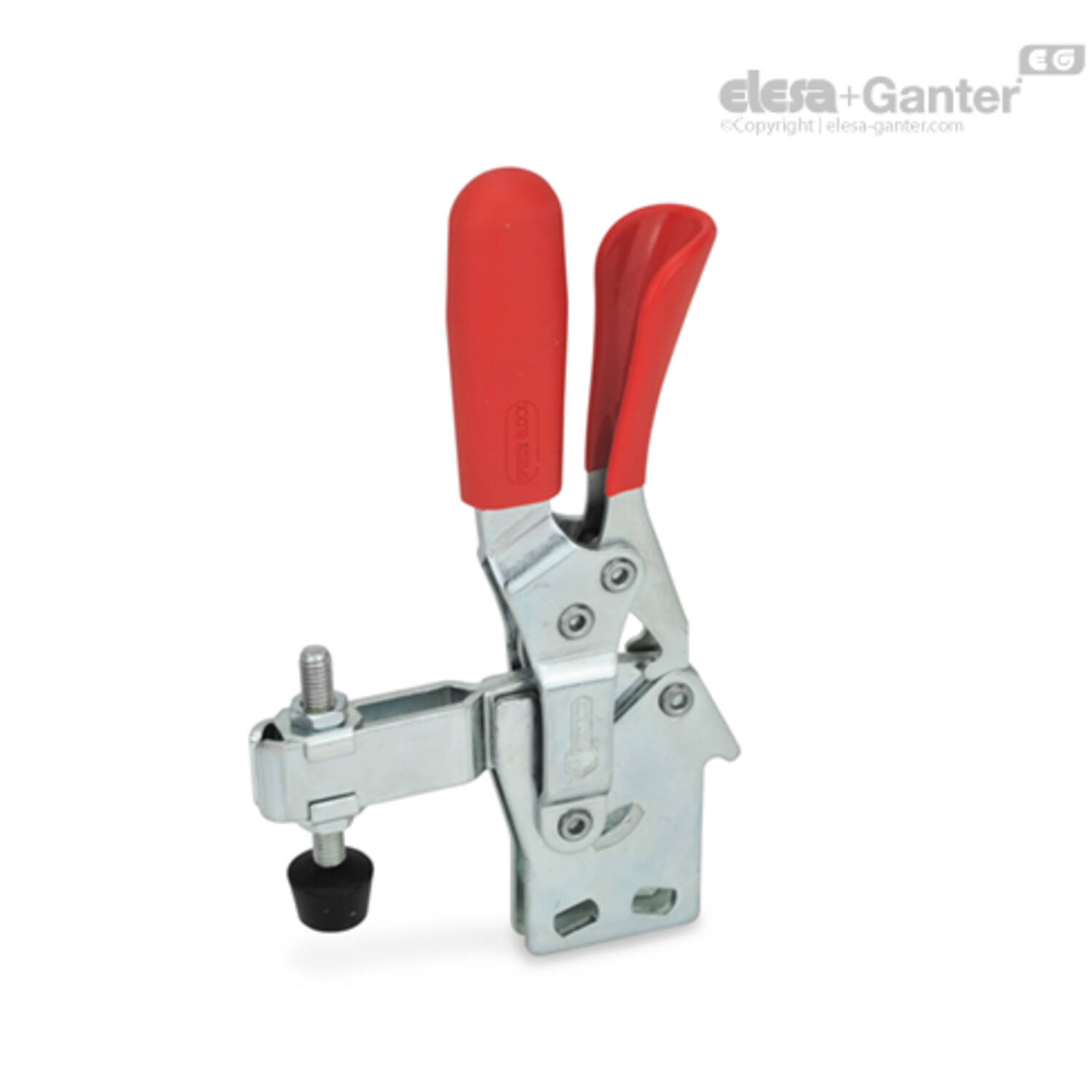

Verticale snelspanner, verzinkt staal, open spanarm met 2 flensringen en aandrukbout met rubber drukstuk, verticale montage, vergrendelmechanisme, oliebestendige rode kunststof greep

Artikelnummer	470006264

GN 810.4-230-BLC

Zoom in

GN 810.4-230-BLC

Verticale snelspanner, verzinkt staal, open spanarm met 2 flensringen en aandrukbout met rubber drukstuk, verticale montage, vergrendelmechanisme, oliebestendige rode kunststof greep

Artikelnummer	470006264

Datasheet Aan bestellijst toevoegen

levertijd op aanvraag

€ 61,12Per stuk, excl. btw

470006264_drawing

Kenmerken tekening

l2 ≈	58
d1	M 8
s	N.v.t.
l3	N.v.t.
h2	48
b4	8.5
b3	6
b1	43
r	104
l1	110.5
b9	1100
t2	20
s1	N.v.t.
m5	6.5
m4	6.5
l4	68
l3 max	N.v.t.
h5 max	24
h4	30
Gewicht (g)	478
FH in N	2000
h2 ≈	48
w	20
h1 ≈	183
a ≈	40
d2 ≈	6.5
r ≈	104
l ±1	6.5
Mt.	230
a1	43
B	12
b2	12
d2	8.5
h3	18
l1 ≈	110.5
l3 ≈	N.v.t.
d3	18
m1	18
m2	21
m3	6.5
r2	N.v.t.
t min	20

Specificaties

Merk	E+G
EAN	4045525495197
OEM Code	GN 810.4-230-BLC

Kenmerken product

Materiaal	Staal
EAN nummer	4045525495197
CBS nummer / HS code	82057000
