Omschrijving
Kabel, stangen en schroeven
AISI 316 RVS.
Standaarduitvoeringen
Geschroefde doorlopende gaten.
- AVC-4: de kabel reikt vier lussen ver.
- AVC-6: de kabel reikt zes lussen ver.
- AVC-8: de kabel reikt acht lussen ver.
- AVC-10: de kabel reikt tien lussen ver.
Eigenschappen en toepassing

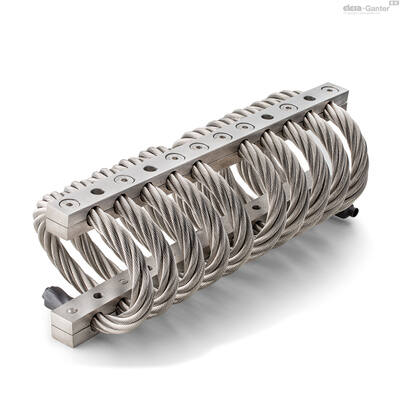

AVC trillingsdempers van staalkabel bestaan uit twee paar stangen, samengebracht met een verbindingskabel met een spiraalvormige wikkeling.
Ze worden doorgaans gebruikt voor de isolatie van trillingen en schokabsorptie, waar weerstand tegen spanning, compressie en schuifkracht nodig is.
Trillingen kunnen leiden tot:
- slechte werking en verkorting van de levensduur van de machine en/of van de aangrenzende machines;
- schade aan de gezondheid;
- lawaai.
Ze zijn met name geschikt voor gebruik met HVAC, pompen, zuiverings- en ontziltingsinstallaties, instrumentenpanelen, spoorwegen, scheepsnijverheid en militaire industrie. Een aantal toepassingsvoorbeelden worden getoond in afb. 1.
Zie Hoogwaardige trillingsdempers - Kenmerken en richtlijnen voor de keuze.
| Beschrijving | Compressiesterkte | Axiale houdkracht | Schuifsterkte | |||||||||
| Min. belasting [N] | Max. belasting [N] | Min. afbuiging [mm] | Max. afbuiging [mm] | Min. belasting [N] | Max. belasting [N] | Min. afbuiging [mm] | Max. afbuiging [mm] | Min. belasting [N] | Max. belasting [N] | Min. afbuiging [mm] | Max. afbuiging [mm] | |
| AVC-4-4-53 | 50 | 110 | 2 | 5 | 50 | 110 | 1 | 3 | 20 | 40 | 5 | 10 |
| AVC-4-4-64 | 45 | 90 | 2 | 6 | 45 | 90 | 3 | 5 | 10 | 33 | 5 | 13 |
| AVC-4-6-61 | 200 | 300 | 2 | 4 | 200 | 300 | 2 | 3 | 70 | 150 | 3 | 7 |
| AVC-4-6-93 | 70 | 140 | 2 | 7 | 70 | 140 | 3 | 6 | 30 | 70 | 5 | 13 |
| AVC-4-7-110 | 80 | 180 | 2 | 9 | 80 | 180 | 2 | 8 | 30 | 90 | 5 | 17 |
| AVC-4-8-80 | 370 | 660 | 2 | 6 | 370 | 660 | 2 | 4 | 100 | 270 | 4 | 12 |
| AVC-4-10-80 | 850 | 1500 | 2 | 5 | 850 | 1500 | 1 | 3 | 400 | 900 | 4 | 11 |
| AVC-4-10-108 | 300 | 630 | 2 | 7 | 300 | 630 | 2 | 6 | 150 | 300 | 5 | 14 |
| AVC-4-13-102 | 1000 | 2500 | 2 | 8 | 1000 | 2500 | 2 | 5 | 500 | 1000 | 5 | 13 |
| AVC-4-13-133 | 420 | 1060 | 2 | 11 | 420 | 1060 | 3 | 9 | 170 | 520 | 5 | 22 |
| AVC-4-16-120 | 1260 | 3000 | 2 | 9 | 1260 | 3000 | 2 | 5 | 440 | 1780 | 4 | 18 |
| AVC-4-16-152 | 680 | 1780 | 2 | 13 | 680 | 1780 | 3 | 9 | 340 | 1020 | 6 | 24 |
| AVC-6-7-82 | 200 | 450 | 2 | 6 | 200 | 450 | 2 | 5 | 100 | 230 | 3 | 11 |
| AVC-6-8-67 | 600 | 1000 | 2 | 4 | 600 | 1000 | 2 | 3 | 300 | 600 | 3 | 8 |
| AVC-6-10-80 | 1500 | 2500 | 2 | 5 | 1500 | 2500 | 1 | 3 | 750 | 1400 | 5 | 11 |
| AVC-6-10-140 | 380 | 660 | 4 | 10 | 380 | 660 | 4 | 8 | 85 | 300 | 5 | 26 |
| AVC-6-13-90 | 1560 | 3480 | 2 | 6 | 1560 | 3480 | 1 | 3 | 550 | 1475 | 4 | 12 |
| AVC-6-13-135 | 850 | 1500 | 4 | 11 | 850 | 1500 | 4 | 11 | 300 | 800 | 6 | 21 |
| AVC-8-10-80 | 1300 | 2500 | 2 | 5 | 1300 | 2500 | 1 | 2 | 400 | 920 | 3 | 9 |
| AVC-8-10-140 | 300 | 820 | 3 | 11 | 300 | 820 | 1 | 6 | 100 | 390 | 6 | 24 |
| AVC-8-13-120 | 1500 | 3000 | 4 | 11 | 1500 | 3000 | 3 | 7 | 600 | 1500 | 7 | 19 |
| AVC-8-13-145 | 1230 | 2080 | 4 | 12 | 1230 | 2080 | 4 | 8 | 540 | 1080 | 5 | 22 |
| AVC-10-16-150 | 2400 | 4900 | 5 | 11 | 2400 | 4900 | 4 | 9 | 820 | 2000 | 5 | 20 |
| AVC-10-16-185 | 1750 | 2800 | 6 | 16 | 1750 | 2800 | 6 | 12 | 280 | 1160 | 6 | 30 |
De min. belasting is de waarde waaronder de trillingsdemper de trillingen niet kan isoleren omdat hij te stijf is.
De max. belasting is de waarde waarboven een storing kan optreden die de werking van de trillingsdemper in gevaar kan brengen.
De min. afbuiging is de compressie van de steun van de trillingsdemper overeenkomstig de min. belasting.
De max. afbuiging is de compressie van de steun van de trillingsdemper overeenkomstig de max. belasting.
Speciale uitvoeringen op aanvraag
- Trillingsdempers van staalkabel met AISI 304 roestvrijstalen stangen.
- Trillingsdempers van staalkabel met aluminium stangen met chroompassivatie.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470204607 | AVC-6-10-140 |
|
|||
| 470045420 | AVC-6-10-80 |
|
|||
| 470045421 | AVC-6-13-135 |
|
|||
| 470204608 | AVC-6-13-90 |
|
|||
| 470045418 | AVC-6-7-82 |
|
|||
| 470045419 | AVC-6-8-67 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|

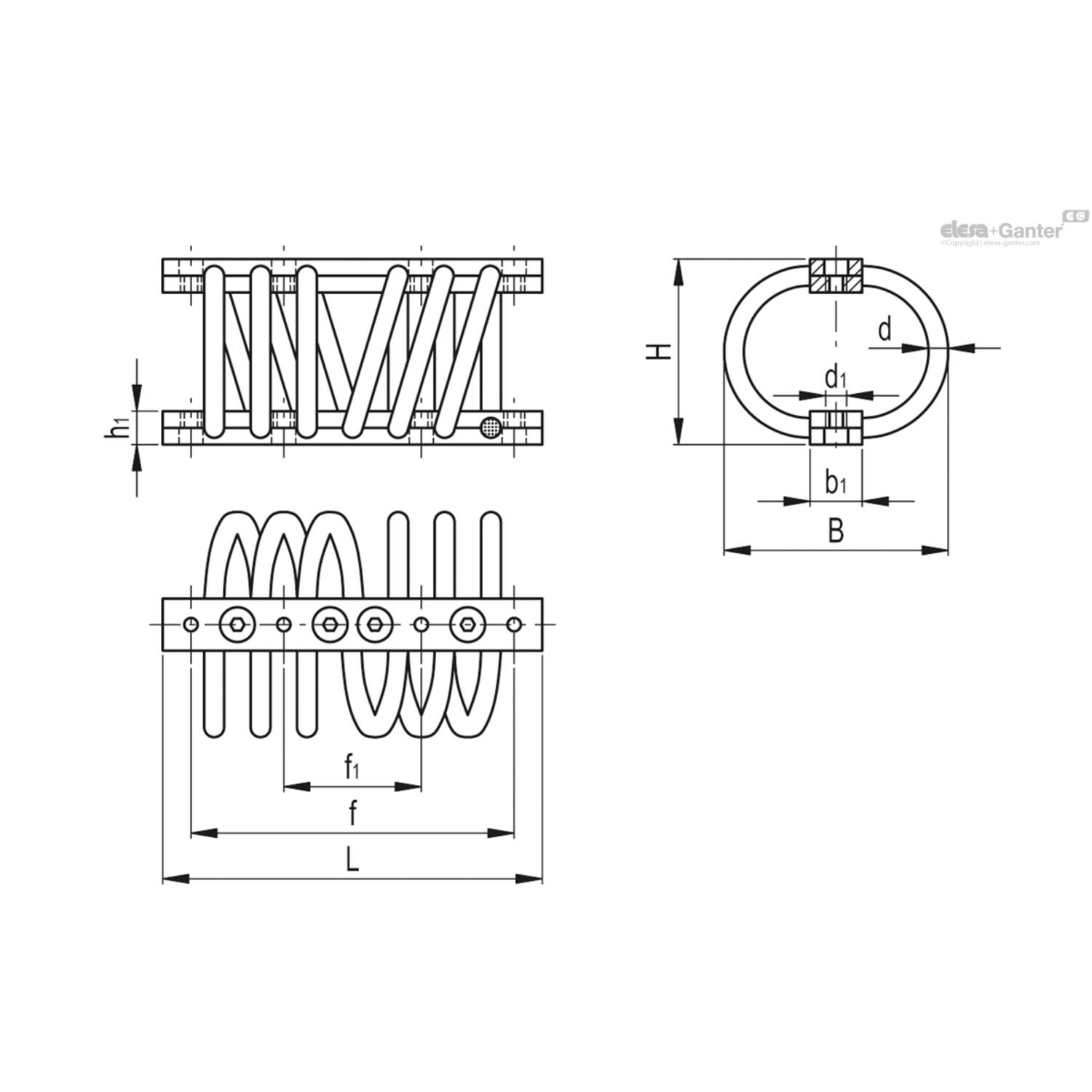

L |
f |
Gewicht (g) |
d |
b1 |
d1 |
f1 |
h1 |
B |
H |
|---|---|---|---|---|---|---|---|---|---|
| n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. |
| 169 | 66 | 1490 | 10 | 25 | M6 | 155 | 16 | 80 ±4 | 68 ±4 |
| 178 | 66,6 | 2610 | 13 | 25 | M8 | 155,5 | 20 | 135 ±5 | 110 ±5 |
| n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. |
| 200 | 66 | 870 | 7 | 15 | M6 | 155 | 12 | 82 ±4 | 60 ±4 |
| 200 | 66 | 870 | 8 | 15 | M6 | 155 | 12 | 67 ±4 | 53 ±4 |
