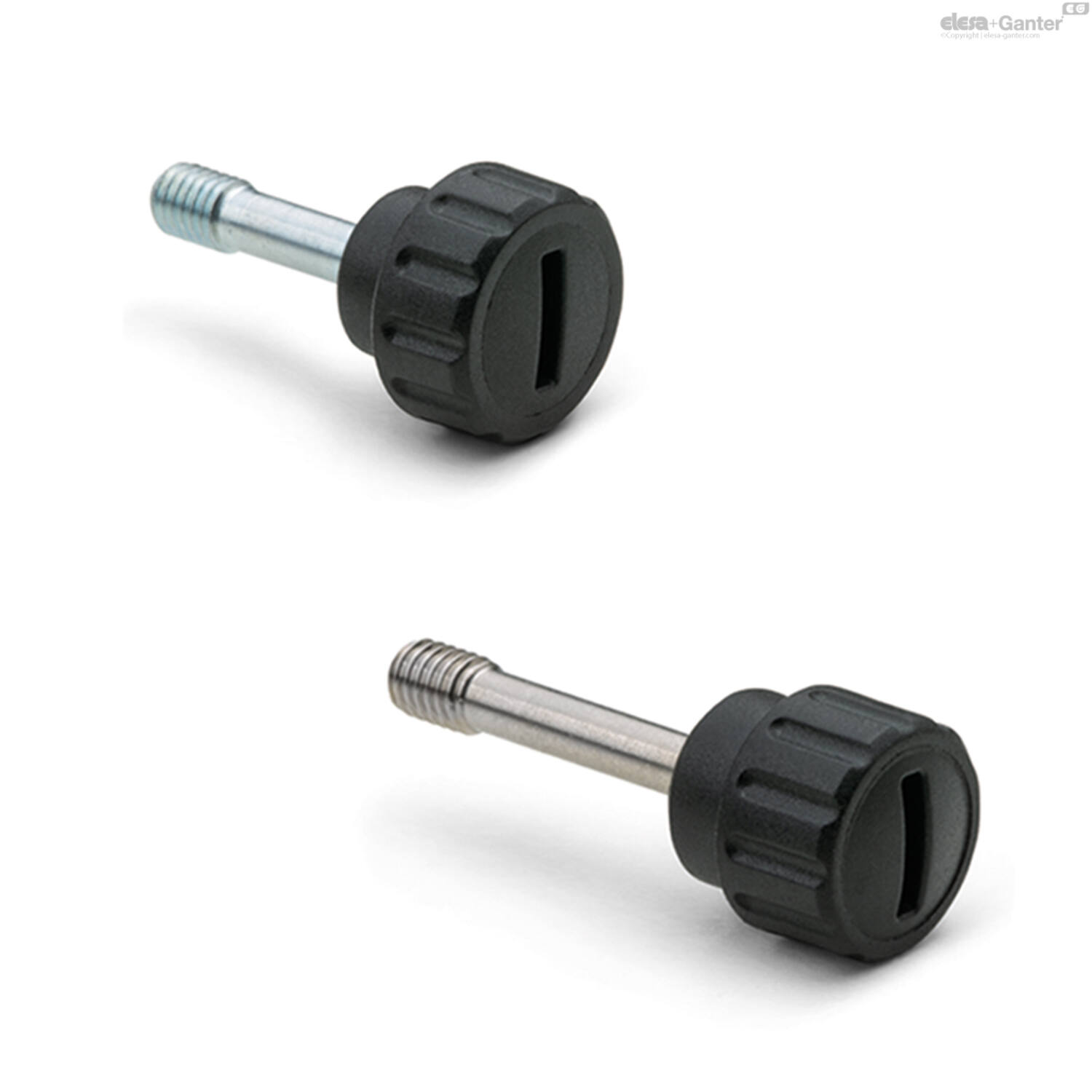

BT-HP-AV
Knurled knobs
Omschrijving
Materiaal
Technopolymeer op polyamidebasis (PA), zwarte kleur, matte afwerking.
Standaarduitvoeringen
- BT-HP-AV-p: gepolijst verzinkt stalen draadeind, afgeschuind plat uiteinde UNI EN ISO 4753 : 2012 (zie Technische gegevens).
- BT-HP-AV-SST-p: AISI 304 RVS schroefdraadeind, afgeschuind plat uiteinde UNI EN ISO 4753 : 2012 (zie Technische gegevens).
Eigenschappen en toepassing
De geribbelde vastzetknoppen worden gebruikt voor het bevestigen van afsluitplaten, afdekkingen of andere elementen zonder risico op verlies.
Dit wordt mogelijk gemaakt door het deel van de schacht zonder schroefdraad, waardoor de knop verankerd (vastgezet) blijft aan de machine.
Scroll onderstaande tabel om meer te zien

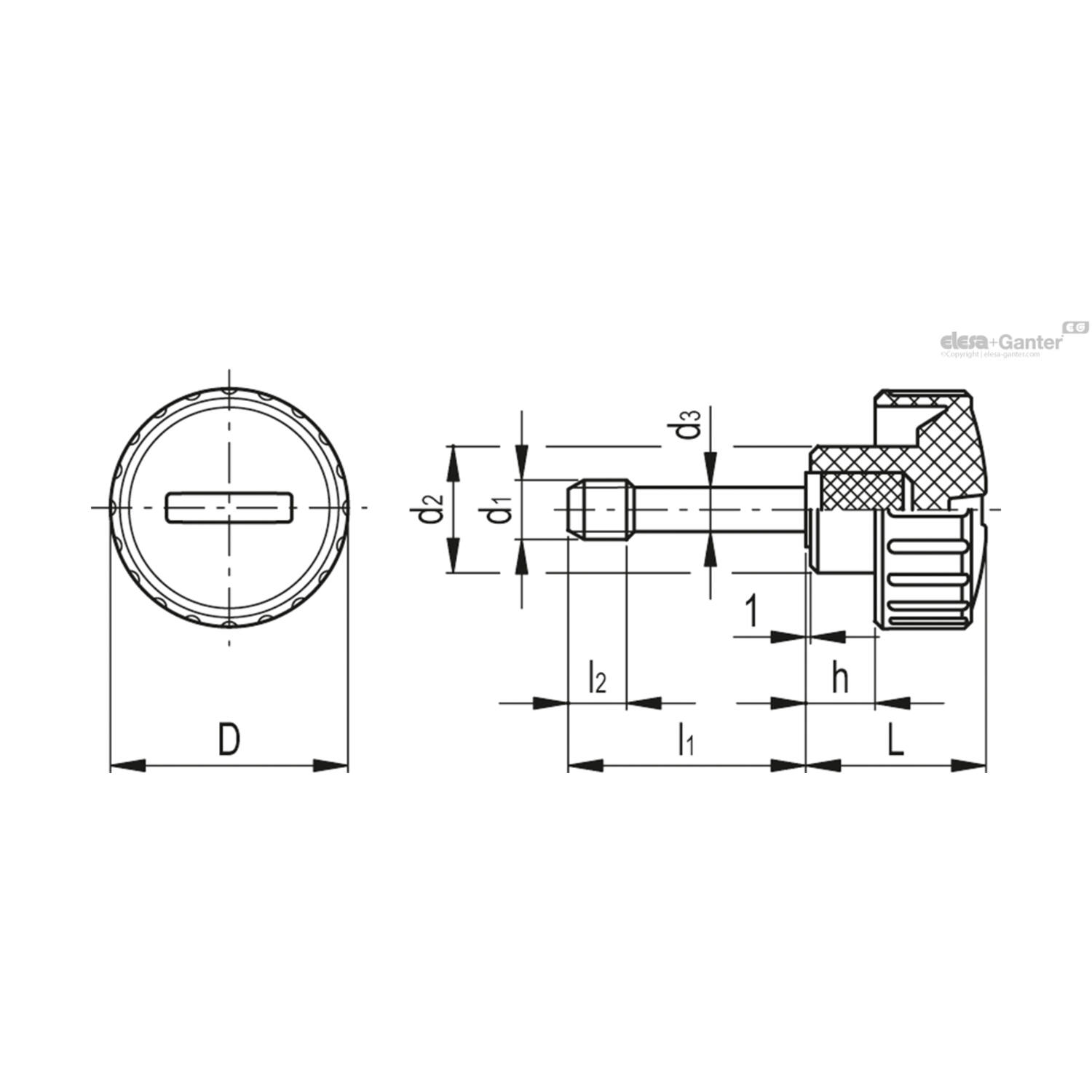

Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
d4 |
L# |
h |
d2 |
l1 |
l3 |
Gewicht (g) |
D |
d1 |
l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Filter |
|
|
|
|
|
|
|
|
|
|
|||||
| 470078581 | BT-HP.12-AV-SST-p-M4x14 |
|
4.5 | 13 | 4 | 9.5 | 14 | 2 | 4 | 12 | M4 | 5 | |||
| 470078582 | BT-HP.12-AV-SST-p-M4x20 |
|
4.5 | 13 | 4 | 9.5 | 20 | 2 | 6 | 12 | M4 | 5 | |||
| 470078583 | BT-HP.16-AV-SST-p-M4x14 |
|
4.5 | 14 | 5 | 11 | 14 | 2 | 5 | 16 | M4 | 5 | |||
| 470078584 | BT-HP.16-AV-SST-p-M4x20 |
|
4.5 | 14 | 5 | 11 | 20 | 2 | 7 | 16 | M4 | 5 | |||
| 470078585 | BT-HP.16-AV-SST-p-M5x18 |
|
5.5 | 14 | 5 | 11 | 18 | 2.5 | 7 | 16 | M5 | 6 | |||
| 470078586 | BT-HP.16-AV-SST-p-M5x24 |
|
5.5 | 14 | 5 | 11 | 24 | 2.5 | 8 | 16 | M5 | 6 | |||
| 470078587 | BT-HP.20-AV-SST-p-M5x18 |
|
5.5 | 17 | 6 | 11 | 18 | 2.5 | 9 | 20 | M5 | 6 | |||
| 470078588 | BT-HP.20-AV-SST-p-M5x24 |
|
5.5 | 17 | 6 | 11 | 24 | 2.5 | 10 | 20 | M5 | 6 | |||
| 470078589 | BT-HP.20-AV-SST-p-M6x22 |
|
6.5 | 17 | 6 | 11 | 22 | 3 | 10 | 20 | M6 | 8 | |||
| 470078590 | BT-HP.20-AV-SST-p-M6x32 |
|
6.5 | 17 | 6 | 11 | 32 | 3 | 12 | 20 | M6 | 8 | |||
