CFI.

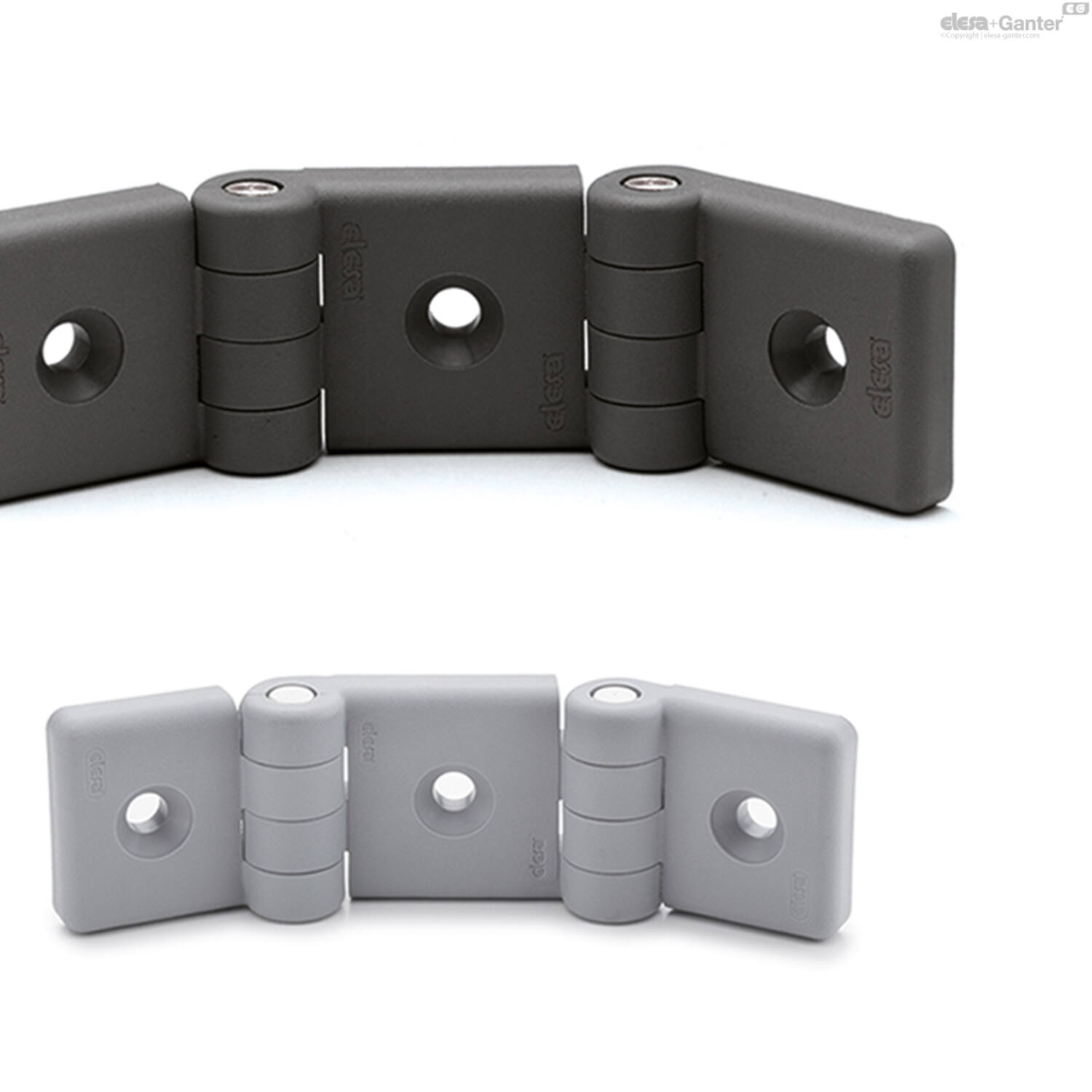

Dubbele scharnieren voor profielen

Materiaal

Technopolymeer op basis van glasvezelversterkte polyamide (PA), zwart of grijs RAL 7040 (C33), matte afwerking.

Rotatiepinnen

Vernikkeld staal.

Standaarduitvoering

Doorvoergaten voor M6 schroeven met verzonken kop.

Centreerinzetstukken van technopolymeer (geleverd)

Voor profielen met sleufafmetingen van 6 tot 12 mm.

Eigenschappen en toepassing

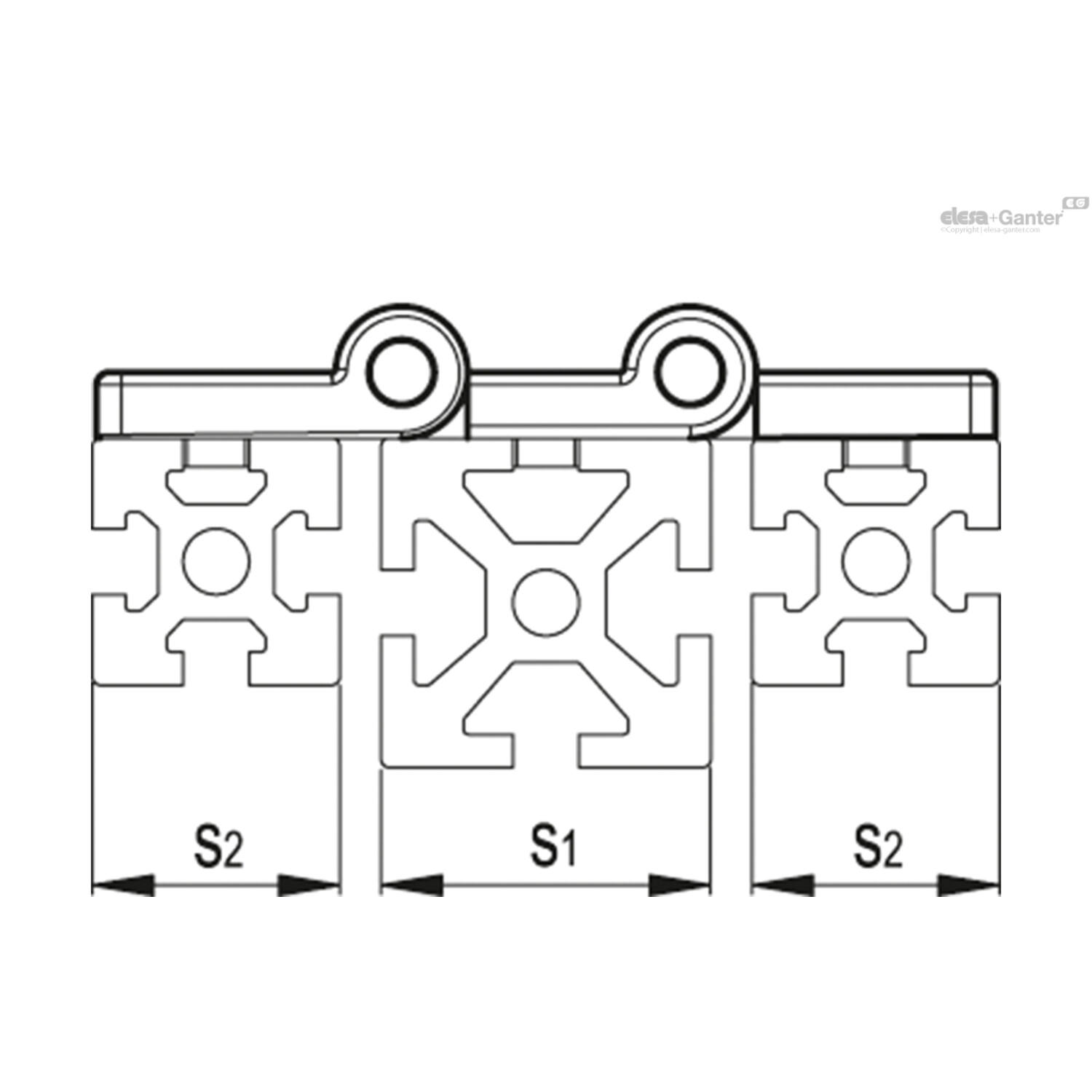

Dit type scharnier wordt aanbevolen wanneer bijvoorbeeld één centraal kozijn wordt verbonden met twee zijdeuren. Het kan gebruikt worden met aluminium profielen van 30 tot 60 mm, ook in combinatie met verschillende afmetingen.

Draaihoek (Waarde bij benadering)

Max 260°/275° (-95° en +165°/180° waarbij 0° de toestand is waarin de twee onderling verbonden oppervlakken zich op hetzelfde vlak bevinden).

Overschrijd de draaihoeklimiet niet om het scharniermechanisme niet te beschadigen.

Om het geschikte type en het juiste aantal scharnieren voor uw toepassing te kiezen, zie de Richtlijnen-.





Afmeting profiel	Oriëntatie inzetstuk	Kleur inzetstuk
s	a
30	6		Lichtgrijs
8
40÷45	8		Donkergrijs
10
50÷60	10		Zwart
12



Weerstandstests	AXIALE SPANNING	RADIALE SPANNING	90° HOEKSPANNING
Beschrijving	Maximale werkbelasting Ea [N]	Belasting bij breuk Ra [N]	Maximale werkbelasting Er [N]	Belasting bij breuk Rr [N]	Maximale werkbelasting E90 [N]	Belasting bij breuk R90 [N]
CFI.30-30/30 SH-6	440	2570	1850	3710	300	1700
CFI.30-40/40 SH-6	320	2280	1750	3490	220	870
CFI.40-30/30 SH-6	320	2280	1750	3490	220	870
CFI.40-40/40 SH-6	320	2280	1750	3490	220	870
CFI.45-30/30 SH-6	240	2150	1760	3520	190	780
CFI.45-40/40 SH-6	240	2150	1750	3490	190	780
CFI.45-45/45 SH-6	240	2150	1760	3520	190	780
CFI.60-30/30 SH-6	280	1510	1600	3190	180	850
CFI.60-40/40 SH-6	280	1510	1600	3190	180	850
CFI.60-45/45 SH-6	240	1510	1600	3190	180	780
