CFM-VD

Scharnieren

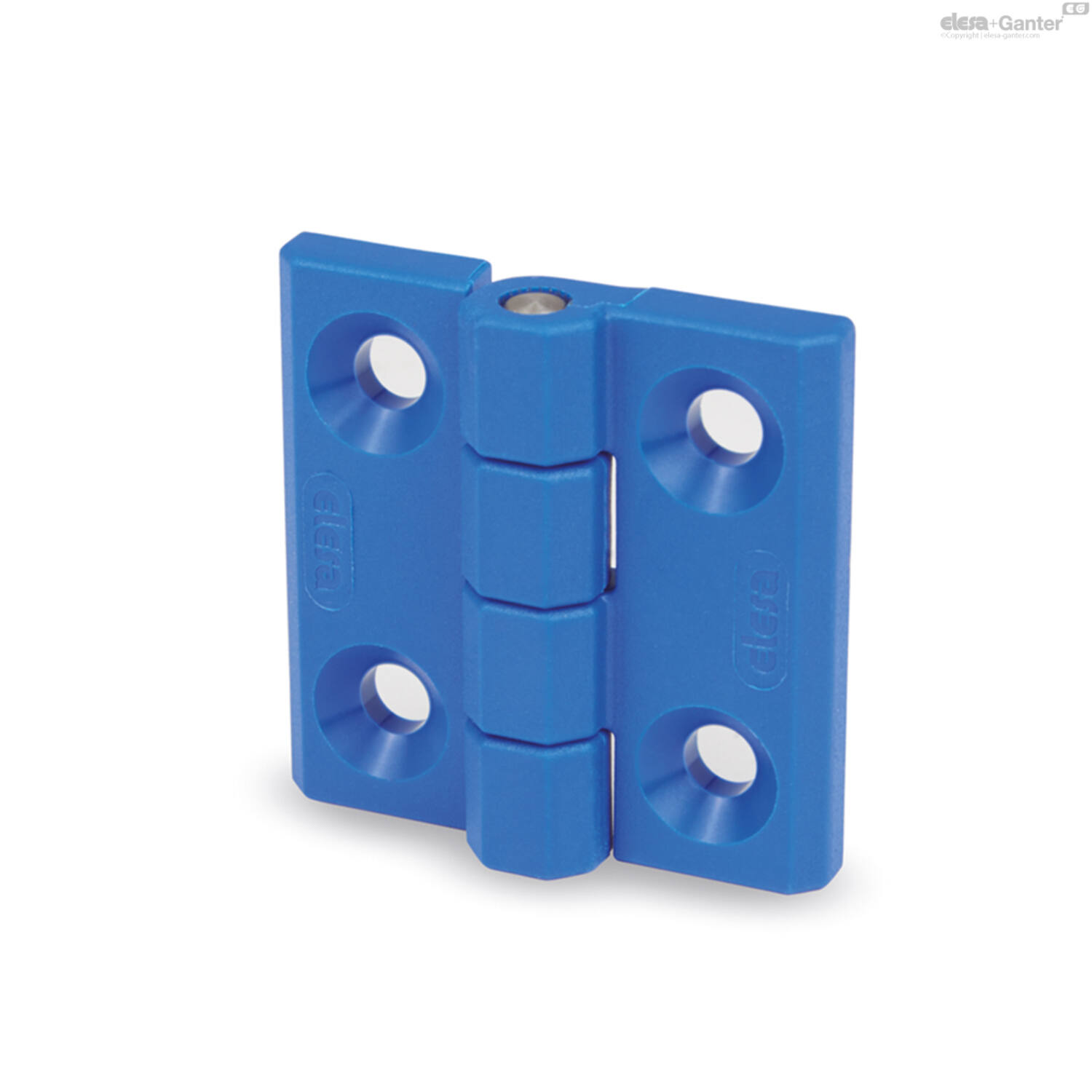

Glasvezelversterkt technopolymeer op polyamide (PA) basis, as: RVS (AISI 303)

Bekijk volledig

Omschrijving

1Belangrijkste specificaties

Materiaal

Glasvezelversterkte technopolymeer op basis van polyamide (PA), RAL 5005 blauwe kleur, matte afwerking.

Geproduceerd met basismateriaal dat voldoet aan FDA (FDA CFR.21 en EU 10/2011).

Rotatiepin

AISI 303 roestvrij staal.

Standaarduitvoering

Doorvoergaten voor schroeven met verzonken kop.

2Algemene informatie

Eigenschappen en toepassing

De blauwe kleur RAL 5005 is gemakkelijk zichtbaar in geval van accidentele voedselbesmetting.

Vooral geschikt voor toepassingen in de voedingsmiddelen- en farmaceutische industrie.

Draaihoek (Waarde bij benadering)

Max 270° (-90° en +180° waarbij 0° de toestand is waarin de twee onderling verbonden oppervlakken zich op hetzelfde vlak bevinden).

Overschrijd de draaihoeklimiet niet om het scharniermechanisme niet te beschadigen.

Om het geschikte type en het juiste aantal scharnieren voor uw toepassing te kiezen, zie de Richtlijnen.



WeerstandstestsAXIALE SPANNINGRADIALE SPANNING90° HOEKSPANNING
BeschrijvingMaximale werkbelasting
Ea [N]		Belasting bij breuk
Ra [N]		Maximale werkbelasting
Er [N]		Belasting bij breuk
Rr [N]		Maximale werkbelasting
E90 [N]		Belasting bij breuk
R90 [N]
CFM.40 SH-5-VD100160020019002001200
CFM.50 SH-6-VD100210020031002002000

Uitvoering

CFM-VD
CFM-VD Scharnier, kunststof, visueel detecteerbaar, RVS as, doorlopende verzonken montagegaten , blauw RAL 5005

Scroll onderstaande tabel om meer te zien

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD

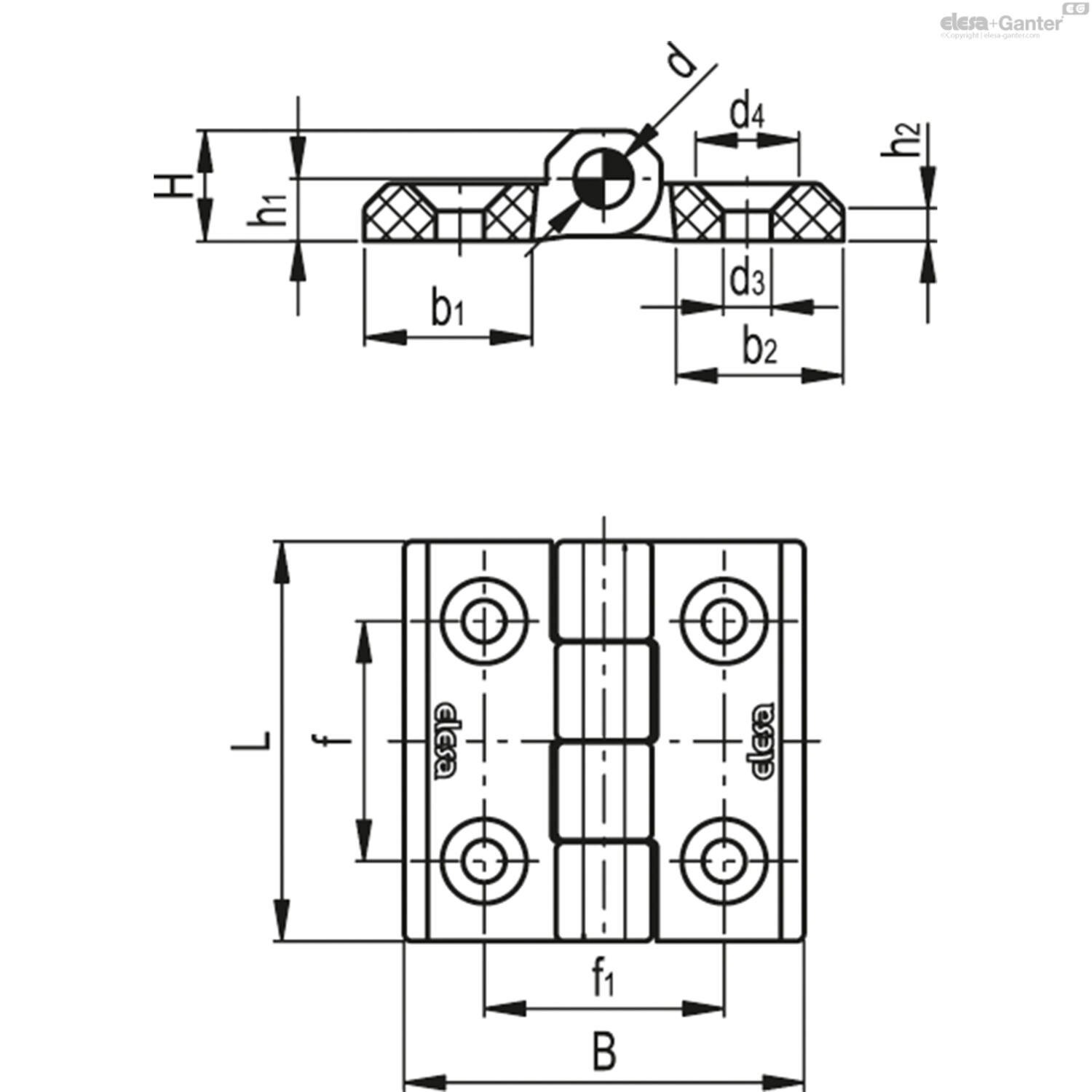

b2

h2

d4

L#

Gewicht (g)

f±0.25

d

b1

h1

f1 ±0.25

d3

B

C#[Nm]

H
Filter
470015538 CFM.40-SH-5-VD
€ 3,98
14 5 10.5 40 14 25 4 14 5.5 25 5.5 40 3 9
470015539 CFM.50-SH-6-VD
€ 4,64
18 6 12.5 50 30 30 6 18 6.5 30 6.5 50 5 11.5
