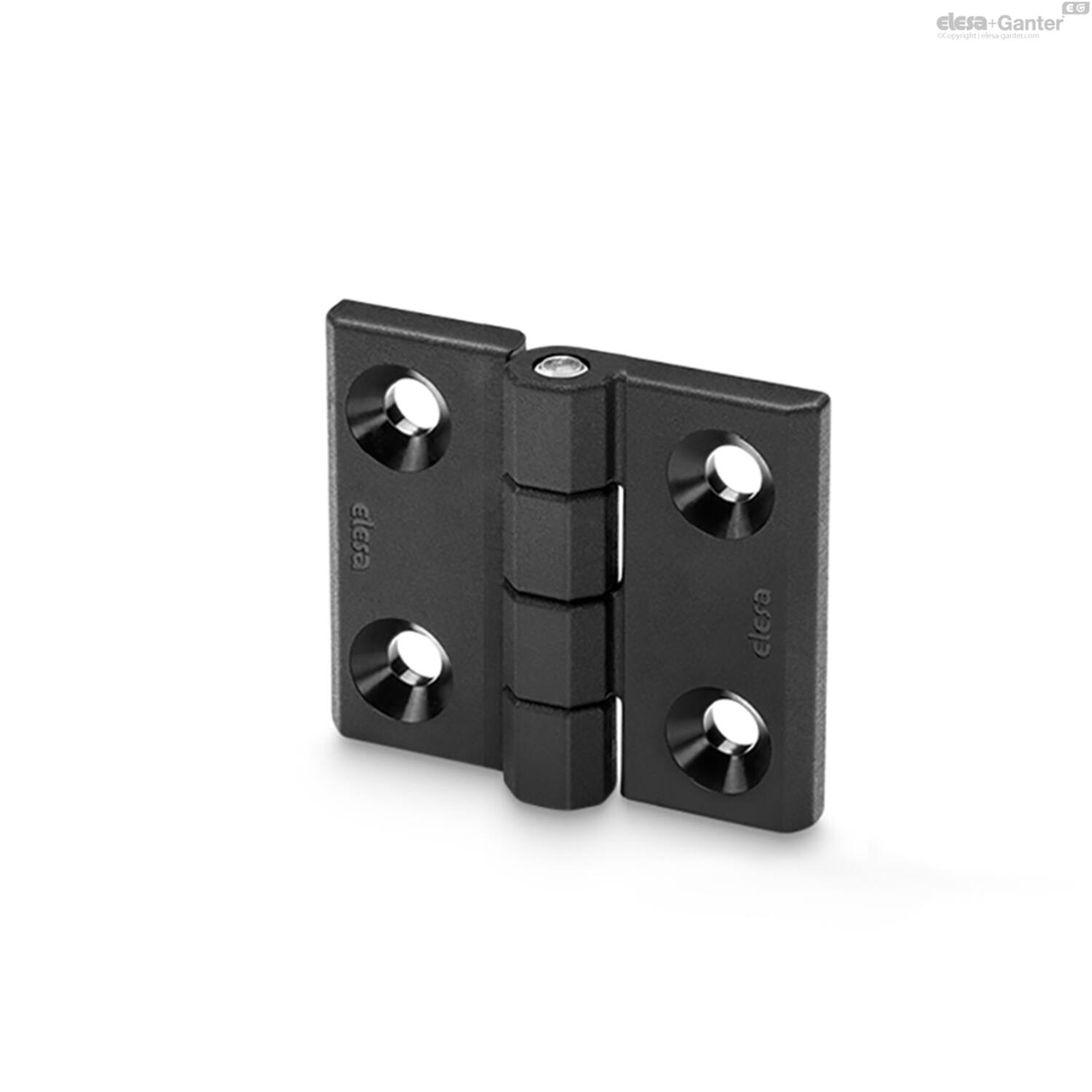

CFMQ

Scharnieren

Materiaal

SUPER-technopolymeer op basis van glasvezelversterkte polyamide (PA), zwarte kleur, matte afwerking.

Rotatiepin

AISI 303 roestvrij staal.

Standaarduitvoering

Doorvoergaten voor cilinderkopschroeven met sluitring type UNI 6592.

Eigenschappen en toepassing

Het CFMQ-scharnier kan samen worden gemonteerd met het CFSQ-scharnier met ingebouwde veiligheidsschakelaar.

Draaihoek (Waarde bij benadering)

Max 270° (-90° en +180° waarbij 0° de toestand is waarin de twee onderling verbonden oppervlakken zich op hetzelfde vlak bevinden).

Overschrijd de draaihoeklimiet niet om het scharniermechanisme niet te beschadigen.

Om het geschikte type en het juiste aantal scharnieren voor uw toepassing te kiezen, zie de Richtlijnen.





Weerstandstests	AXIALE SPANNING	RADIALE SPANNING	90° HOEKSPANNING
Beschrijving	Maximale statische belasting Sa [N]	Maximale statische belasting Sr [N]	Maximale statische belasting S90 [N]
CFMQ.60-45-SH-6	2920	3010	1310

De maximale statische belasting is de waarde waarboven het materiaal kan breken, waardoor de scharnierprestaties in gevaar komen. Uiteraard moet op deze waarde een passende coëfficiënt worden toegepast, afhankelijk van het belang en het veiligheidsniveau van de specifieke toepassing.
