CQ. Sluitingen
CQ. 1
CQ. 2
CQ. 3

CQ.
Sluitingen

Let op: Deze vergrendelingen worden met sleutel geleverd.

Bekijk volledig
__logo__RoHS__ __logo__IP65__

Omschrijving

1Belangrijkste specificaties

Stator en rotor

Vernikkeld, zinklegering.

Moer

Voor stator met schroefdraad M19X1 = messing.

Voor stator met schroefdraad M22x 1,5 = verzinkt, zinklegering.

Gevormde sluithendel

Verzinkt staal.

Voor stator met schroefdraad M19X1, dikte = 2,5 mm.

Voor stator met schroefdraad M22x 1,5, dikte = 3 mm.

Veerring

Verzinkt staal.

Pakkingring

Voor stator met schroefdraad M19X1 = PVC.

Voor stator met schroefdraad M22x 1,5 = SBR rubber.

Schroef

M5x8 verzinkt staal.

Sleutel

Technopolymeer op basis van polyamide (PA).

Rotatie

90°.

IP-bescherming

Beschermingsklasse IP 65, volgens tabel EN 60529

Standaarduitvoeringen:

  • CQ/A: tweevleugelige groef voor sleutel.
  • CQ/T: driehoekige groef voor sleutel.

2Overige uitvoeringen

Speciale uitvoeringen en accessoires

  • Sluithendels in andere afmetingen.
  • Vergrendelingen en sleutels worden apart geleverd.
  • Messing schroefdraadverlenging voor verlengde positionering van de hendel (code 421137 C.PQ M5/58).


Uitvoering

CQ.
CQ. Vergrendeling , Legering zink, met verzonken sleutel
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
200900800 CQ/A-M19x1-36-20
€ 6,10
200900801 CQ/A-M19x1-36-25
€ 6,37
200900802 CQ/A-M19x1-36-30
€ 6,32
200900803 CQ/A-M19x1-36-35
€ 6,44
200900805 CQ/A-M22x1.5-45-16
€ 8,15
200900810 CQ/A-M22x1.5-45-18
€ 8,15
200900820 CQ/A-M22x1.5-45-20
€ 8,15
200900875 CQ/A-M22x1.5-45-24
€ 8,15
200900894 CQ/A-M22x1.5-45-28
€ 8,15
200900895 CQ/A-M22x1.5-45-30
€ 8,15
200900905 CQ/A-M22x1.5-45-32
€ 8,15
200905100 CQ/T-M19x1-36-20
€ 6,10
200905110 CQ/T-M19x1-36-25
€ 6,37
200905120 CQ/T-M19x1-36-30
€ 6,32
200905130 CQ/T-M19x1-36-35
€ 6,39
200900830 CQ/T-M22x1.5-45-16
€ 8,05
200900840 CQ/T-M22x1.5-45-18
€ 8,13
200905140 CQ/T-M22x1.5-45-20
€ 8,13
200900899 CQ/T-M22x1.5-45-24
€ 8,05
200900897 CQ/T-M22x1.5-45-28
€ 8,13
200900898 CQ/T-M22x1.5-45-30
€ 8,13
200900901 CQ/T-M22x1.5-45-32
€ 8,13

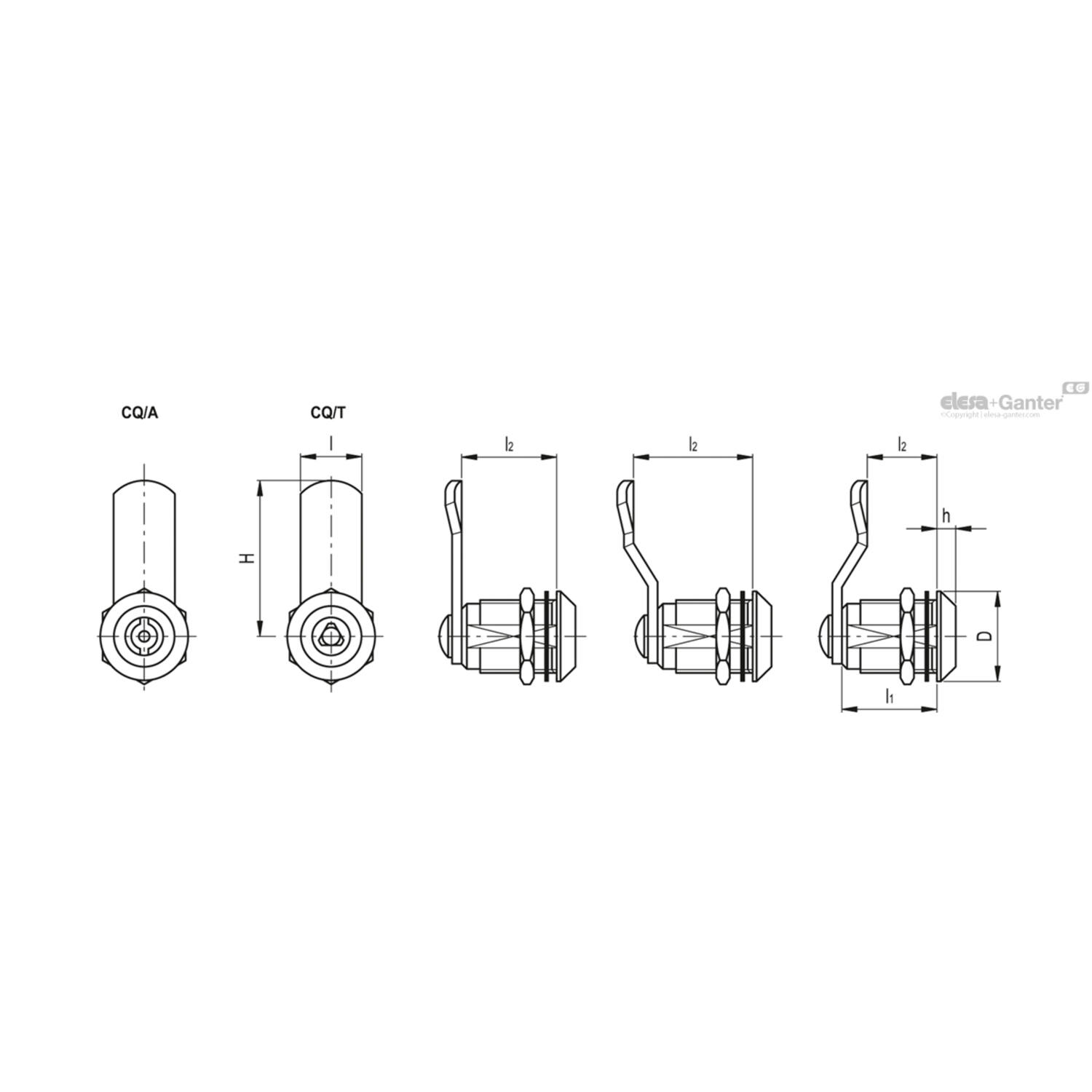

h

l1

Gewicht (g)

D

l

H

l2
4 20 73 22 16 35.5 20
4 20 75 22 16 35.5 25
4 20 79 22 16 35.5 30
4 20 83 22 16 35.5 35
4 20 85 28 20 45 16
4 20 87 28 20 45 18
4 20 83 28 20 45 20
4 20 91 28 20 45 24
4 20 93 28 20 45 28
4 20 94 28 20 45 30
4 20 95 28 20 45 32
4 20 73 22 16 35.5 20
4 20 75 22 16 35.5 25
4 20 79 22 16 35.5 30
4 20 83 22 16 35.5 35
4 20 85 28 20 45 16
4 20 87 28 20 45 18
4 20 83 28 20 45 20
4 20 91 28 20 45 24
4 20 93 28 20 45 28
4 20 94 28 20 45 30
4 20 95 28 20 45 32
