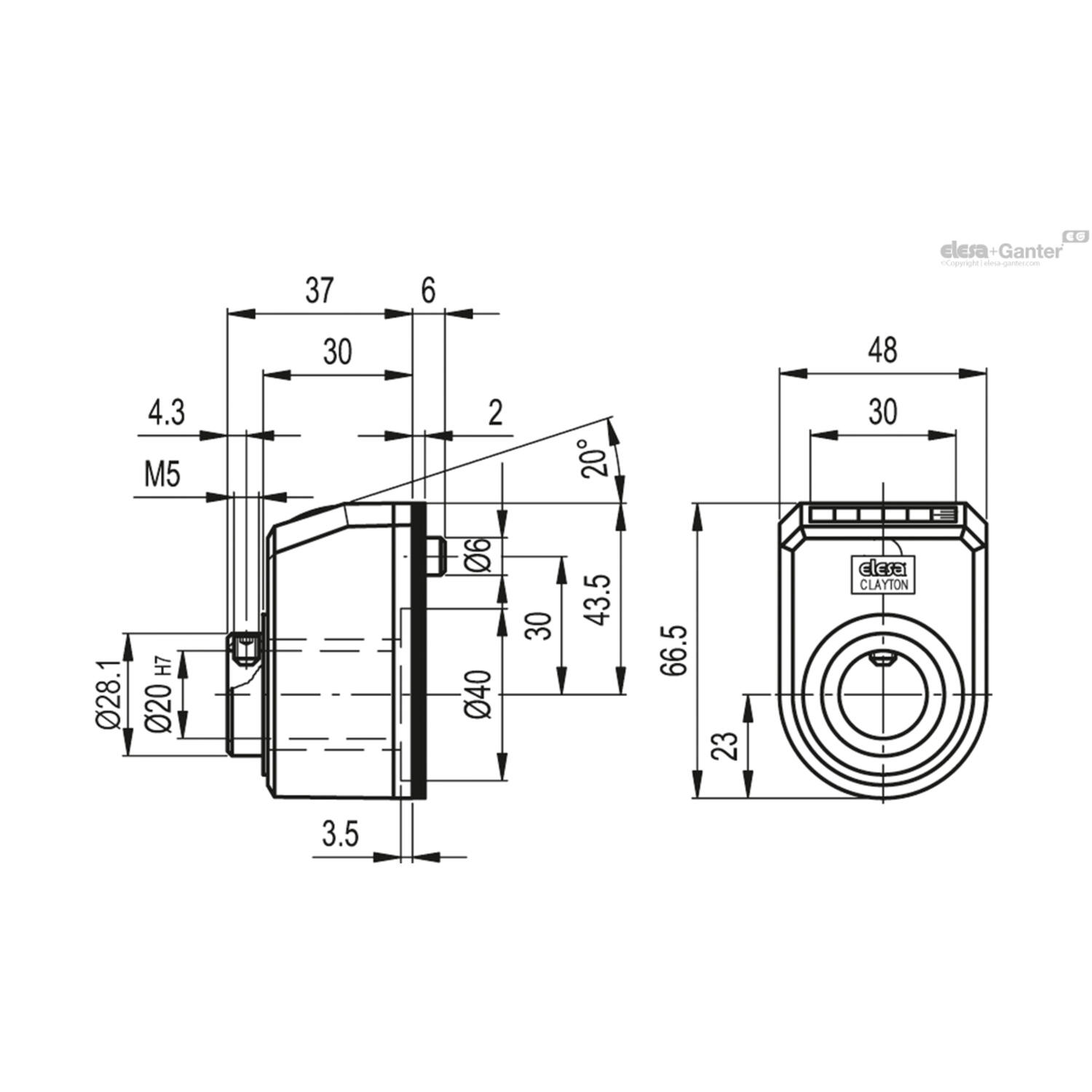

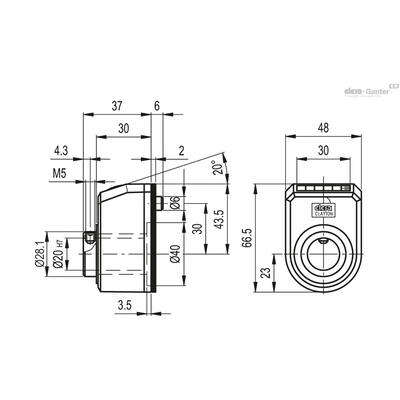

DD52R

Mechanische positie indicator - numeriek

Basis en behuizing

• C2: RAL 2004 oranje, glanzende afwerking.
• C3: RAL 7035 grijs, glanzende afwerking.
• C1: RAL 7021 grijs-zwart, glanzende afwerking.

Het ultrasoon lassen tussen de basis en de behuizing voorkomt het loskomen en vermijdt dat stof kan binnendringen.

Venster

Transparant technopolymeer op basis van polyamide (PA-T), gegoten over de behuizing en met een perfecte afdichting (vermijd contact met alcohol tijdens de reiniging).

Display

Het geeft de verplaatsing aan van het mechanisme dat door de spil wordt bestuurd vanuit de startpositie (0).

Vijfcijferige rollenteller. De cijfers van rode rollen geven de decimale waarden aan. Een extra schaalverdeling naast het laatste decimaalcijfer zorgt voor een nog nauwkeurigere aflezing.

Het display kan in verschillende standen staan ​​(zie ""Beschrijvingsvoorbeeld voor bestellen"").

• AN: schuin display, teller in bovenste stand.
• AR: schuin display, teller in onderste stand.
• FN: frontdisplay, teller in bovenste stand.
• FR: frontdisplay, teller in onderste stand.

Interne pakking

Afdichting vooraan met O-ring in NBR synthetisch rubber, tussen de behuizing en de naaf.

Achterste pakking

Polyethyleenschuim, geleverd.

Standaarduitvoering

Bus met Ø 20 mm H7 uitgeboord gat, passend op as door middel van een meegeleverde stelschroef met binnenzeskant en komvormig uiteinde.

• DD52R: naaf van zwart-oxide staal.
• DD52R-SST: INOX AISI 303 RVS naaf.

Draairichting

• D: rechtsom. Waarden verhogen met rechtsom draaien van de naaf.
• S: linksom. Waarden verhogen met linksom draaien van de naaf.

Gewicht

97 gram.

Eigenschappen en toepassing

Digitale positie-indicatoren met directe aandrijving kunnen worden gemonteerd bij het passeren van spindels in elke positie om de positionering van een machineonderdeel direct af te lezen. Ze zijn ook geschikt voor motoraangedreven toepassingen (zie ""Voorbeeld van beschrijving voor bestelling"").

Ergonomie en ontwerp

Compacte rollenteller, ergonomisch ontworpen cijfers voor snel aflezen. De leesbaarheid van de teller wordt vergroot door het vergrootvenster.

Speciale uitvoering op aanvraag

• Speciale aflezingen na één omwenteling.
• Doos in verschillende kleuren.
• volledig afgedichte digitale positie-indicatoren met beschermingsklasse IP 67, zie EN 60529 tabel verkregen door een messing bus met dubbele afdichtingsring in de achterste holte van de basis.

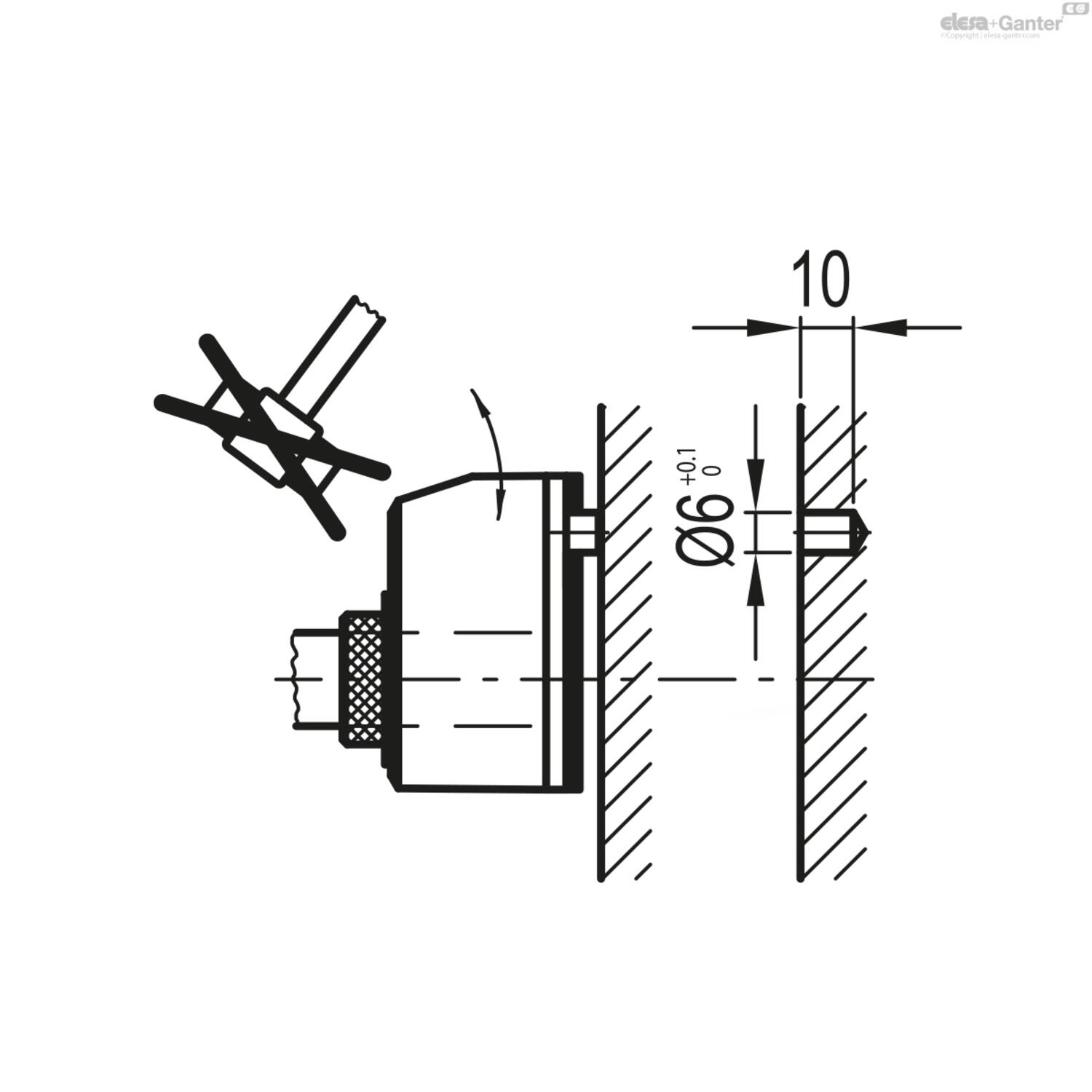

Montage-instructies

1. Boor een gat van Ø 6 mm bij 10 mm in de basis van de machine met een middenafstand van 30 cm vanaf de spindel om de achterste referentiepen te plaatsen.
2. Stel de spil in op de start- of referentiepositie.
3. Monteer de indicator met de op nul gestelde rollenteller op de spil en zorg ervoor dat de verwijzende pen in het gat past.
4. Klem de naaf aan de spindel door de stelschroef met binnenzeskant en komvormig uiteinde vast te draaien volgens UNI 5929-85.



Accessoires op aanvraag (apart te bestellen)

• MDX-52: op polyamide gebaseerde (PA) technopolymeer knop.
• BSA-N52: gegoten zinkbodems voor asvergrendeling, epoxyharscoating, zwarte kleur, matte afwerking (zie tabel). Type GN 302.1 verstelbare handgreep. BSA-N52 vergrendelingsbodemplaten zorgen voor een gemakkelijke en snelle vergrendeling van de spindels na hun positionering. Ze zijn uitgerust met een gat van Ø 6,1 mm voor de referentiepen van de indicator. Ze kunnen met de handgreep rechts of links worden gemonteerd en kunnen met twee cilinderkopschroeven M5 (niet meegeleverd) op de machine worden gemonteerd.
• BS52R: glasvezelversterkte polyamide basis (PA) technopolymeer afstandhouder (code CE.83950), ontworpen met twee voorgeboorde gaten voor UNI 10227 zelftappende schroeven Ø 2,2 (niet meegeleverd).
• RB52: reductiehulzen van zwart geoxideerd staal.
• RB52-SST: AISI 304 RVS reductiehulzen.
• PE.6-10: rode technopolymeer pen (code CE.83960).
