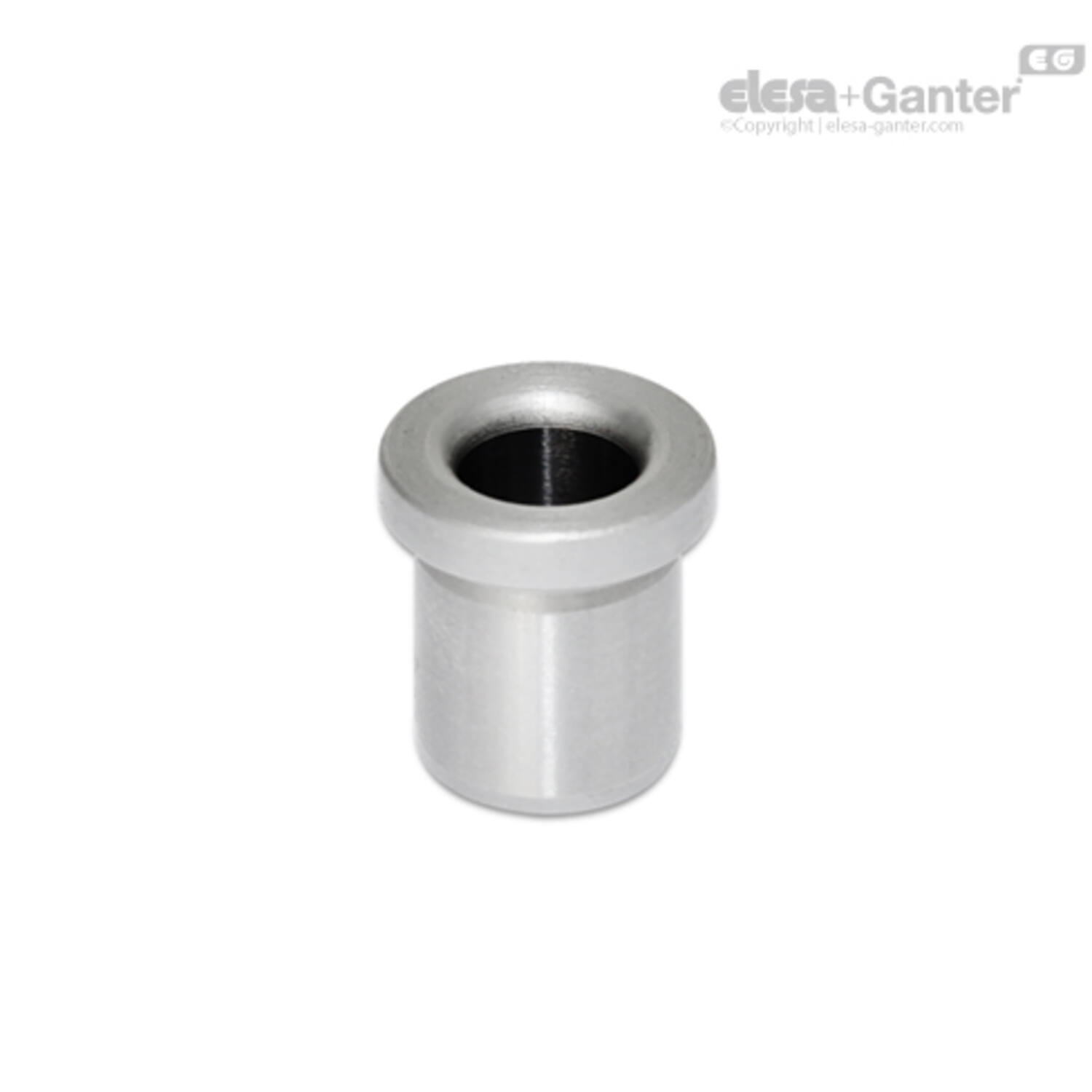

DIN 172 Kraagboorbussen
DIN 172-ST 1

DIN 172
Kraagboorbussen

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Type

  • Type A: boring aan één zijde afgerond

Staal

  • Gehard (HRC 62 ± 2)
  • Geschikt voor maten d1 / d2 geslepen

RVS AISI 440B NI

  • Gehard (HRC 55 +4)
  • Geschikt voor maten d1 / d2 geslepen
2Informatie

Geleidebussen DIN 172 worden gekenmerkt door de nauwe maat- en positietoleranties in combinatie met het geharde en fijn bewerkte oppervlak. Dit maakt ze geschikt voor extreem universeel gebruik in tal van toepassingen.

Gaten met tolerantie H7 worden aanbevolen voor de installatie van bussen. In combinatie met de buitendiameter van de bus met een tolerantie van n6 wordt het gebruik van een overgangsadapter aanbevolen.

Voor geleidingstoepassingen wordt de combinatie met de geleidepinnen GN 771.1 aanbevolen.

3Op aanvraag
  • Andere boringen d1
  • Boring d1 aan beide zijden afgerond (type B)
4Technische informatie

Uitvoering

DIN 172-ST
DIN 172-ST Kraagboorbus, staal
DIN 172-NI
DIN 172-NI Kraagboorbus, RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470020052 DIN 172-B0,6-6-A
€ 24,28
470020053 DIN 172-B0,7-6-A
€ 17,79
470020054 DIN 172-B0,8-6-A
€ 17,79
470020055 DIN 172-B0,9-6-A
€ 15,01
470020056 DIN 172-B0,9-9-A
€ 14,79
470020057 DIN 172-B1,1-6-A
€ 8,25
470020058 DIN 172-B1,1-9-A
€ 9,37
470020059 DIN 172-B1,2-6-A
€ 8,25
470020060 DIN 172-B1,2-9-A
€ 9,37
470020061 DIN 172-B1,3-6-A
€ 8,25
470020062 DIN 172-B1,3-9-A
€ 9,37
470020063 DIN 172-B1,4-6-A
€ 8,25
470020064 DIN 172-B1,4-9-A
€ 9,37
470020065 DIN 172-B1,5-6-A
€ 8,25
470020066 DIN 172-B1,5-9-A
€ 9,37
470020067 DIN 172-B1,6-6-A
€ 8,25
470020068 DIN 172-B1,6-9-A
€ 9,37
470020069 DIN 172-B1,7-6-A
€ 8,25
470020070 DIN 172-B1,7-9-A
€ 9,37
470020071 DIN 172-B1,8-6-A
€ 8,25
470020072 DIN 172-B1,8-9-A
€ 9,37
470020073 DIN 172-B1,9-6-A
€ 4,42
470020074 DIN 172-B1,9-9-A
€ 4,64
470020183 DIN 172-B1-6-A
€ 13,08
470020193 DIN 172-B1-9-A
€ 14,79
100970540 DIN 172-B10,1-12-A
€ 6,34
100970545 DIN 172-B10,1-20-A
€ 7,15
109533110 DIN 172-B10,1-25-A
€ 10,78
100970550 DIN 172-B10,2-12-A
€ 6,34
100970555 DIN 172-B10,2-20-A
€ 7,20
109533115 DIN 172-B10,2-25-A
€ 11,03
109533116 DIN 172-B10,3-12-A
€ 6,44
470020076 DIN 172-B10,3-20-A
€ 7,17
470020077 DIN 172-B10,3-25-A
€ 11,03
470020078 DIN 172-B10,4-12-A
€ 6,44
470020079 DIN 172-B10,4-20-A
€ 7,17
470020080 DIN 172-B10,4-25-A
€ 11,03
100970560 DIN 172-B10,5-12-A
€ 6,44
100970565 DIN 172-B10,5-20-A
€ 7,17
109533120 DIN 172-B10,5-25-A
€ 10,78
470020081 DIN 172-B10,6-12-A
€ 6,44
470020082 DIN 172-B10,6-20-A
€ 7,17
470020083 DIN 172-B10,6-25-A
€ 11,03
470020084 DIN 172-B10,7-12-A
€ 6,44
470020085 DIN 172-B10,7-20-A
€ 7,17
470020086 DIN 172-B10,7-25-A
€ 11,03
470020087 DIN 172-B10,8-12-A
€ 6,44
470020088 DIN 172-B10,8-20-A
€ 7,17
470020089 DIN 172-B10,8-25-A
€ 11,03
470020090 DIN 172-B10,9-12-A
€ 6,44
470020091 DIN 172-B10,9-20-A
€ 7,17
470020092 DIN 172-B10,9-25-A
€ 11,03

l1

d2 n6

d1 f7

d3

max overbrugging in mm

Gewicht (g)

l2
6 3 B 0.6 6 n.v.t. 1 2
6 3 B 0.7 6 n.v.t. 1 2
6 3 B 0.8 6 n.v.t. 1 2
6 3 B 0.9 6 n.v.t. 1 2
9 3 B 0.9 6 n.v.t. 1 2
6 4 B 1.1 7 n.v.t. 1 2
9 4 B 1.1 7 n.v.t. 1 2
6 4 B 1.2 7 n.v.t. 1 2
9 4 B 1.2 7 n.v.t. 1 2
6 4 B 1.3 7 n.v.t. 1 2
9 4 B 1.3 7 n.v.t. 2 2
6 4 B 1.4 7 n.v.t. 1 2
9 4 B 1.4 7 n.v.t. 1 2
6 4 B 1.5 7 n.v.t. 1 2
9 4 B 1.5 7 n.v.t. 2 2
6 4 B 1.6 7 n.v.t. 1 2
9 4 B 1.6 7 n.v.t. 2 2
6 4 B 1.7 7 n.v.t. 1 2
9 4 B 1.7 7 n.v.t. 1 2
6 4 B 1.8 7 n.v.t. 1 2
9 4 B 1.8 7 n.v.t. 1 2
6 5 B 1.9 8 n.v.t. 1 2
9 5 B 1.9 8 n.v.t. 2 2
6 3 B 1 6 n.v.t. 1 2
9 3 B 1 6 n.v.t. 1 2
12 18 B 10.1 22 1100 20 4
20 18 B 10.1 22 1100 30 4
25 18 B 10.1 22 1100 38 4
12 18 B 10.2 22 1100 20 4
20 18 B 10.2 22 1100 30 4
25 18 B 10.2 22 1100 37 4
12 18 B 10.3 22 n.v.t. 19 4
20 18 B 10.3 22 n.v.t. 30 4
25 18 B 10.3 22 n.v.t. 36 4
12 18 B 10.4 22 n.v.t. 19 4
20 18 B 10.4 22 n.v.t. 30 4
25 18 B 10.4 22 n.v.t. 38 4
12 18 B 10.5 22 1100 19 4
20 18 B 10.5 22 1100 29 4
25 18 B 10.5 22 1100 36 4
12 18 B 10.6 22 n.v.t. 19 4
20 18 B 10.6 22 n.v.t. 29 4
25 18 B 10.6 22 n.v.t. 36 4
12 18 B 10.7 22 n.v.t. 19 4
20 18 B 10.7 22 n.v.t. 30 4
25 18 B 10.7 22 n.v.t. 36 4
12 18 B 10.8 22 n.v.t. 18 4
20 18 B 10.8 22 n.v.t. 28 4
25 18 B 10.8 22 n.v.t. 34 4
12 18 B 10.9 22 n.v.t. 18 4
20 18 B 10.9 22 n.v.t. 32 4
25 18 B 10.9 22 n.v.t. 36 4
