DIN 319 Vaste handgrepen
DIN 319-KT 1
DIN 319-KT 2

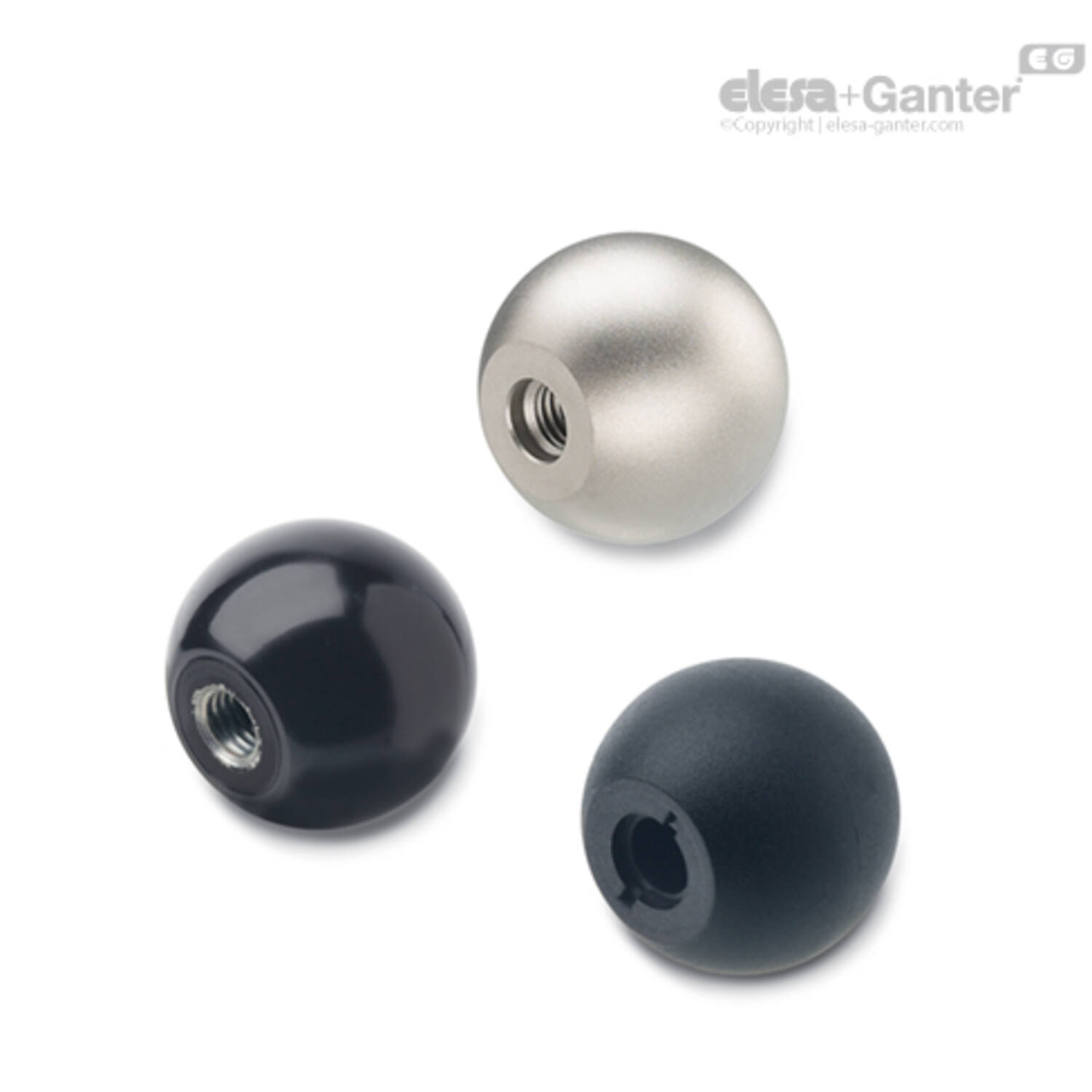

DIN 319
Vaste handgrepen

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specification

Version in Plastic

Types

  • Type C: With tapped hole (no bushing)
  • Type E: With tapped bushing

Plastic KU

Duroplast (Phenolic PF)

  • Flash removed and polished finish
  • Black (standard color)
  • Red RT, similar RAL 3003: add RT on order code

Bushing (Type E)

  • Steel, zinc plated (standard version)
  • Brass MS add MS on order code (only in black version)

Plastic KT

Technopolymer (Polyamide PA)

  • Shock resistant
  • Black, matte finish (standard color)
  • Red RT, similar RAL 3003: add RT on order code

Bushing (Type E)

Steel, zinc plated

Version in Steel

Types

  • Type C: With tapped hole
  • Type K: With plain hole H7

Steel ST

Polished

Version in Aluminium

Types

  • Type C: With tapped hole
  • Type K: With plain hole H7

Aluminium AL

Polished

Version in Stainless Steel

Types

  • Type C: With tapped hole
  • Type K: With plain hole H7

Stainless Steel AISI 303 NI

Matte shot-blasted

Version in Plastic (Press on type)

Types

  • Type L: With tolerance ring
  • Type M: With tapered bore

Type L

Plastic KU

Duroplast (Phenolic PF)

Black, shiny finish

Tolerance ring

Spring steel

Type M

Plastic KT

Technopolymer (Polyamide PA)

  • Shock resistant
  • Black, matte finish
2Information

When ball knobs DIN 319 (Press on type) type L and M are used the shaft does not require a thread.

During mounting, easy blows with a soft hammer are sufficient to drive the knob into place, the shaft end should be slightly rounded or chamfered (30°).

Before the assembly of the knobs, type L the tolerance ring is to be inserted into the drilling. Further it is to be noted that the button is put on perpendicular and / or axially parallel. Otherwise the knob may break.

Ball knobs, type M are a more economic solution.

Ball knobs DIN 319 in sizes 30 and 35, as well as various thread of type C and ball knobs made of technopolymer (KT) are not on the official DIN standard sheet.

Ball knobs DIN 319 made ​​of steel, aluminum and stainless steel are not on the official DIN standard sheet.

3On request
  • Red version
4Technical information

Uitvoering

DIN 319-KU
DIN 319-KU Kogelknop, kunststof kunststof (PF), zwart of rood
DIN 319-KT
DIN 319-KT Kogelknop, kunststof thermoplast (PA), zwart of rood
DIN 319-AL
DIN 319-AL Kogelknop, aluminium, gepolijst
DIN 319-ST
DIN 319-ST Kogelknop, staal, gepolijst
DIN-319-KU
DIN-319-KU Kogelknop, kunststof kunststof (PF), perspassing voor as met een h9 tolerantie
DIN 319-NI
DIN 319-NI Kogelknop, RVS, mat gestraald
DIN-319-KT
DIN-319-KT Kogelknop, kunststof thermoplast (PA), perspassing voor as met een h9 tolerantie
DIN 319-KU-MS
DIN 319-KU-MS Kogelknop, kunststof kunststof (PF), messing bus met binnendraad, zwart
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100106510 DIN 319-KT-16-M4-C
€ 0,54
100102545 DIN 319-KT-16-M4-C-RT
€ 1,34
470044183 DIN 319-KT-16-M4-E
€ 1,81
470053739 DIN 319-KT-16-M4-E-RT
€ 1,85
100106512 DIN 319-KT-16-M5-C
€ 0,61
100102535 DIN 319-KT-16-M5-C-RT
€ 1,42
470045241 DIN 319-KT-16-M5-E
€ 1,76
470053740 DIN 319-KT-16-M5-E-RT
€ 2,03
100106523 DIN 319-KT-20-M5-C
€ 0,56
100102555 DIN 319-KT-20-M5-C-RT
€ 1,44
100106524 DIN 319-KT-20-M5-E
€ 1,22
100102795 DIN 319-KT-20-M5-E-RT
€ 1,54
100106525 DIN 319-KT-20-M6-C
€ 0,63
100102565 DIN 319-KT-20-M6-C-RT
€ 1,49
470045242 DIN 319-KT-20-M6-E
€ 1,12
470053741 DIN 319-KT-20-M6-E-RT
€ 1,39
100106519 DIN 319-KT-25-M6-C
€ 0,68
100102625 DIN 319-KT-25-M6-C-RT
€ 1,98
100106520 DIN 319-KT-25-M6-E
€ 1,15
100102825 DIN 319-KT-25-M6-E-RT
€ 1,61
100106528 DIN 319-KT-25-M8-C
€ 0,76
100102615 DIN 319-KT-25-M8-C-RT
€ 1,78
470045243 DIN 319-KT-25-M8-E
€ 1,10
470053742 DIN 319-KT-25-M8-E-RT
€ 1,63
100106535 DIN 319-KT-32-M10-C
€ 0,83
100102667 DIN 319-KT-32-M10-C-RT
€ 2,27
470044184 DIN 319-KT-32-M10-E
€ 2,20
470053743 DIN 319-KT-32-M10-E-RT
€ 2,73
100102658 DIN 319-KT-32-M8-C
€ 0,85
100102682 DIN 319-KT-32-M8-C-RT
€ 2,29
100106530 DIN 319-KT-32-M8-E
€ 1,46
100102835 DIN 319-KT-32-M8-E-RT
€ 2,81
100106533 DIN 319-KT-40-M10-C
€ 1,37
100102745 DIN 319-KT-40-M10-C-RT
€ 3,20
470044185 DIN 319-KT-40-M10-E
€ 2,37
470053744 DIN 319-KT-40-M10-E-RT
€ 2,95
100106534 DIN 319-KT-40-M12-C
€ 1,49
100102735 DIN 319-KT-40-M12-C-RT
€ 3,37
470044504 DIN 319-KT-40-M12-E
€ 2,83
470053745 DIN 319-KT-40-M12-E-RT
€ 3,54

d4

t1 min

h

d2

h ≈

d4 ≈

Gewicht (g)

t2 min

l6

d1

t min

d3

t1
8 6 15 M 4 15 8 3 6 15 16 6 N.v.t. N.v.t.
N.v.t. 6 n.v.t. M 4 n.v.t. n.v.t. 3 6 N.v.t. 16 N.v.t. N.v.t. N.v.t.
8 6 n.v.t. N.v.t. n.v.t. n.v.t. 4 6 15 16 6 M 4 M 4
N.v.t. 6 n.v.t. N.v.t. n.v.t. n.v.t. 4 6 N.v.t. 16 N.v.t. M 4 N.v.t.
8 6 15 M 5 15 8 2 6 15 16 6 N.v.t. N.v.t.
N.v.t. 6 n.v.t. M 5 n.v.t. n.v.t. 2 6 N.v.t. 16 N.v.t. N.v.t. N.v.t.
8 6 n.v.t. N.v.t. n.v.t. n.v.t. 3 6 15 16 6 M 5 M 5
N.v.t. 6 n.v.t. N.v.t. n.v.t. n.v.t. 3 6 N.v.t. 16 N.v.t. M 5 N.v.t.
12 7.5 18 M 5 18 12 5 7.5 18 20 7.5 N.v.t. N.v.t.
N.v.t. 7.5 n.v.t. M 5 n.v.t. n.v.t. 5 7.5 N.v.t. 20 N.v.t. N.v.t. N.v.t.
12 7.5 18 N.v.t. 18 12 8 7.5 18 20 7.5 M 5 M 5
N.v.t. 7.5 n.v.t. N.v.t. n.v.t. n.v.t. 8 7.5 N.v.t. 20 N.v.t. M 5 N.v.t.
12 7.5 18 M 6 18 12 4 7.5 18 20 7.5 N.v.t. N.v.t.
N.v.t. 7.5 n.v.t. M 6 n.v.t. n.v.t. 4 7.5 N.v.t. 20 N.v.t. N.v.t. N.v.t.
12 7.5 n.v.t. N.v.t. n.v.t. n.v.t. 7 7.5 18 20 7.5 M 6 M 6
N.v.t. 7.5 n.v.t. N.v.t. n.v.t. n.v.t. 7 7.5 N.v.t. 20 N.v.t. M 6 N.v.t.
15 9 n.v.t. M 6 n.v.t. n.v.t. 10 9 22.5 25 9 N.v.t. N.v.t.
N.v.t. 9 n.v.t. M 6 n.v.t. n.v.t. 10 9 N.v.t. 25 N.v.t. N.v.t. N.v.t.
15 9 n.v.t. N.v.t. n.v.t. n.v.t. 14 9 22.5 25 9 M 6 M 6
N.v.t. 9 n.v.t. N.v.t. n.v.t. n.v.t. 14 9 N.v.t. 25 N.v.t. M 6 N.v.t.
15 9 22.5 M 8 22.5 15 9 9 22.5 25 9 N.v.t. N.v.t.
N.v.t. 9 n.v.t. M 8 n.v.t. n.v.t. 9 9 N.v.t. 25 N.v.t. N.v.t. N.v.t.
15 9 n.v.t. N.v.t. n.v.t. n.v.t. 13 9 22.5 25 9 M 8 M 8
N.v.t. 9 n.v.t. N.v.t. n.v.t. n.v.t. 13 9 N.v.t. 25 N.v.t. M 8 N.v.t.
18 12 29 M 10 29 18 19 12 29 32 12 N.v.t. N.v.t.
N.v.t. 12 n.v.t. M 10 n.v.t. n.v.t. 19 12 N.v.t. 32 N.v.t. N.v.t. N.v.t.
18 12 n.v.t. N.v.t. n.v.t. n.v.t. 30 12 29 32 12 M 10 M 10
N.v.t. 12 n.v.t. N.v.t. n.v.t. n.v.t. 30 12 N.v.t. 32 N.v.t. M 10 N.v.t.
18 12 29 M 8 29 18 20 12 29 32 12 N.v.t. N.v.t.
N.v.t. 12 n.v.t. M 8 n.v.t. n.v.t. 20 12 N.v.t. 32 N.v.t. N.v.t. N.v.t.
18 12 29 N.v.t. 29 18 25 12 29 32 12 M 8 M 8
N.v.t. 12 n.v.t. N.v.t. n.v.t. n.v.t. 29 12 N.v.t. 32 N.v.t. M 8 N.v.t.
22 15 37 M 10 37 22 40 15 37 40 15 N.v.t. N.v.t.
N.v.t. 15 n.v.t. M 10 n.v.t. n.v.t. 40 15 N.v.t. 40 N.v.t. N.v.t. N.v.t.
22 15 n.v.t. N.v.t. n.v.t. n.v.t. 54 15 37 40 15 M 10 M 10
N.v.t. 15 n.v.t. N.v.t. n.v.t. n.v.t. 54 15 N.v.t. 40 N.v.t. M 10 N.v.t.
22 15 37 M 12 37 22 39 15 37 40 15 N.v.t. N.v.t.
N.v.t. 15 n.v.t. M 12 n.v.t. n.v.t. 39 15 N.v.t. 40 N.v.t. N.v.t. N.v.t.
22 15 n.v.t. N.v.t. n.v.t. n.v.t. 53 15 37 40 15 M 12 M 12
N.v.t. 15 n.v.t. N.v.t. n.v.t. n.v.t. 53 15 N.v.t. 40 N.v.t. M 12 N.v.t.
