Omschrijving
Typen
- Type D: met gladde as
- Type E: met geschroefde as
Uitvoering in staal
Staal ST
Verzinkt, blauw gepassiveerd
Uitvoering in roestvast staal
Roestvrij staal AISI 316L A4
Uitvoering in kunststof
Kunststof KT
Technopolymeer (polyamide PA)
- temperatuurbestendig tot 100 °C
- zwart, matte afwerking
- schroefdraadbout staal, zwart
Op het officiële DIN-normblad vindt u de extra maten 10 en 13.
Om hygiënische redenen wordt bij het type A4 geen zeshoekige uitsparing gebruikt.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 100100182 | DIN 39-A4-16-E |
|
|||
| 100100183 | DIN 39-A4-20-E |
|
|||
| 100100184 | DIN 39-A4-25-E |
|
|||
|
|
|
|
|
|
|
|
|

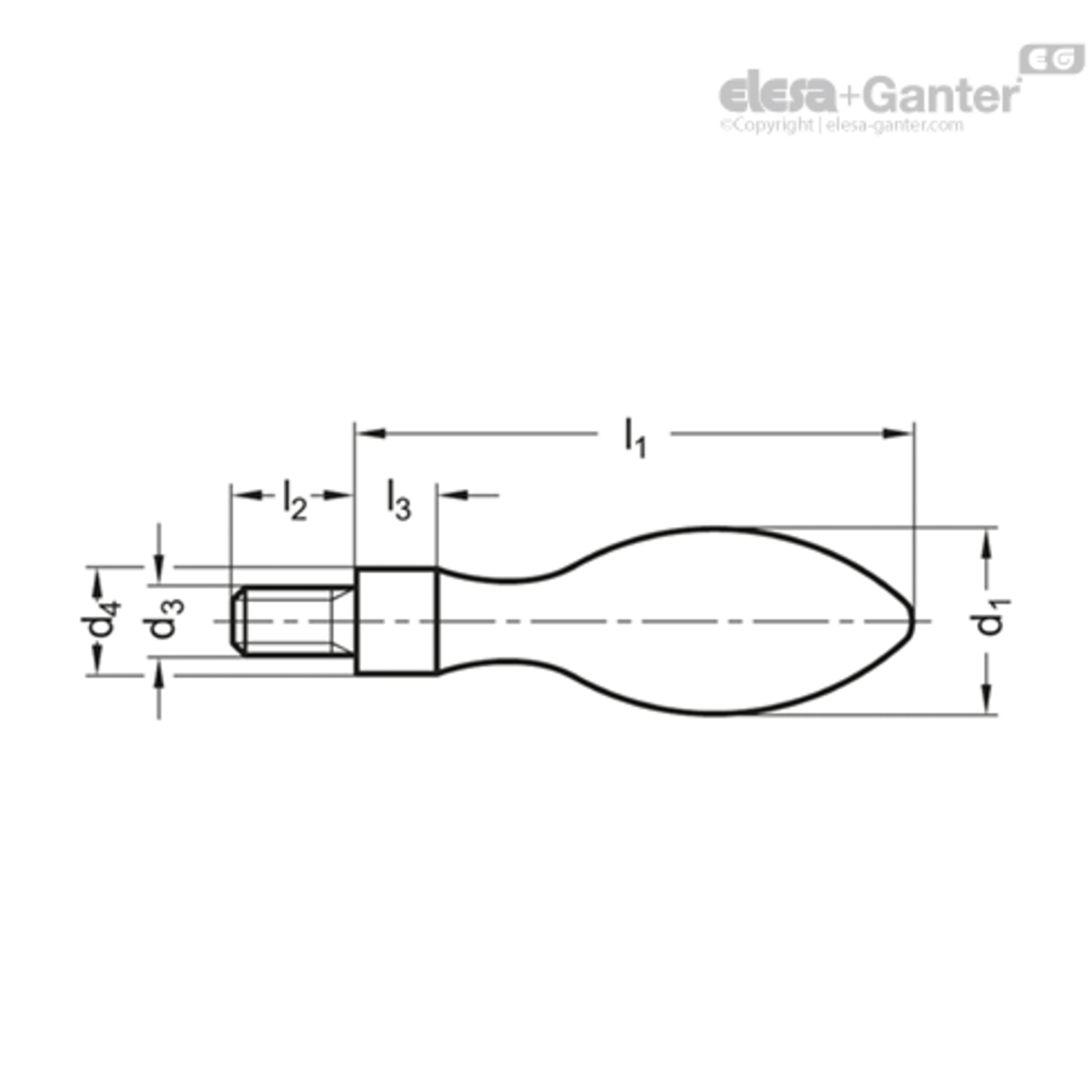

l3 |
Gewicht (g) |
d1 |
l1 ≈ |
d4 h13 |
d3 |
l2 |
|---|---|---|---|---|---|---|
| 7 | 44 | 16 | 50 | 10 | M 6 | 11 |
| 8 | 90 | 20 | 64 | 13 | M 8 | 13 |
| 10 | 177 | 25 | 80 | 16 | M 10 | 14 |
