DIN 469 Handslingers
DIN 469-F 1

DIN 469
Handslingers

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Type

  • Type F: met vaste handgreep
  • Type D: met draaiende handgreep

Basis

Gietijzer (GGG)

  • Gepoedercoat
  • Zwart, textuurafwerking
  • Voorkant van de bewerkte naaf

Vaste handgreep DIN 39 voor type F

Staal

Verzinkt, blauw gepassiveerd

Draaiende handgreep DIN 98 voor type D

Staal

Verzinkt, blauw gepassiveerd

2Informatie

De naafboringen d1 H7 worden niet in het officiële normblad gegeven.

3Technische informatie

Uitvoering

DIN 469-F
DIN 469-F Handslinger recht gietijzer, met vaste handgreep
DIN 469-D
DIN 469-D Handslinger recht gietijzer, met draaibare handgreep
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100200700 DIN 469-100-B10-F
€ 30,70
100200570 DIN 469-100-V12-F
€ 27,77
100201350 DIN 469-100-V14-F
€ 27,77
100200730 DIN 469-125-B10-F
€ 37,31
100200580 DIN 469-125-V14-F
€ 32,94
100201360 DIN 469-125-V17-F
€ 32,94
100200740 DIN 469-160-B14-F
€ 45,51
100200610 DIN 469-160-V17-F
€ 42,19
100200630 DIN 469-160-V19-F
€ 42,19
100200770 DIN 469-200-B17-F
€ 56,44
100201390 DIN 469-200-V19-F
€ 52,12
100201450 DIN 469-200-V22-F
€ 52,12
100200780 DIN 469-250-B17-F
€ 76,37
100200650 DIN 469-250-V22-F
€ 73,86
100201400 DIN 469-250-V24-F
€ 73,86
100200530 DIN 469-63-V10-F
€ 22,35
100200690 DIN 469-80-B8-F
€ 27,77
100200540 DIN 469-80-V10-F
€ 24,01
100201320 DIN 469-80-V12-F
€ 24,01

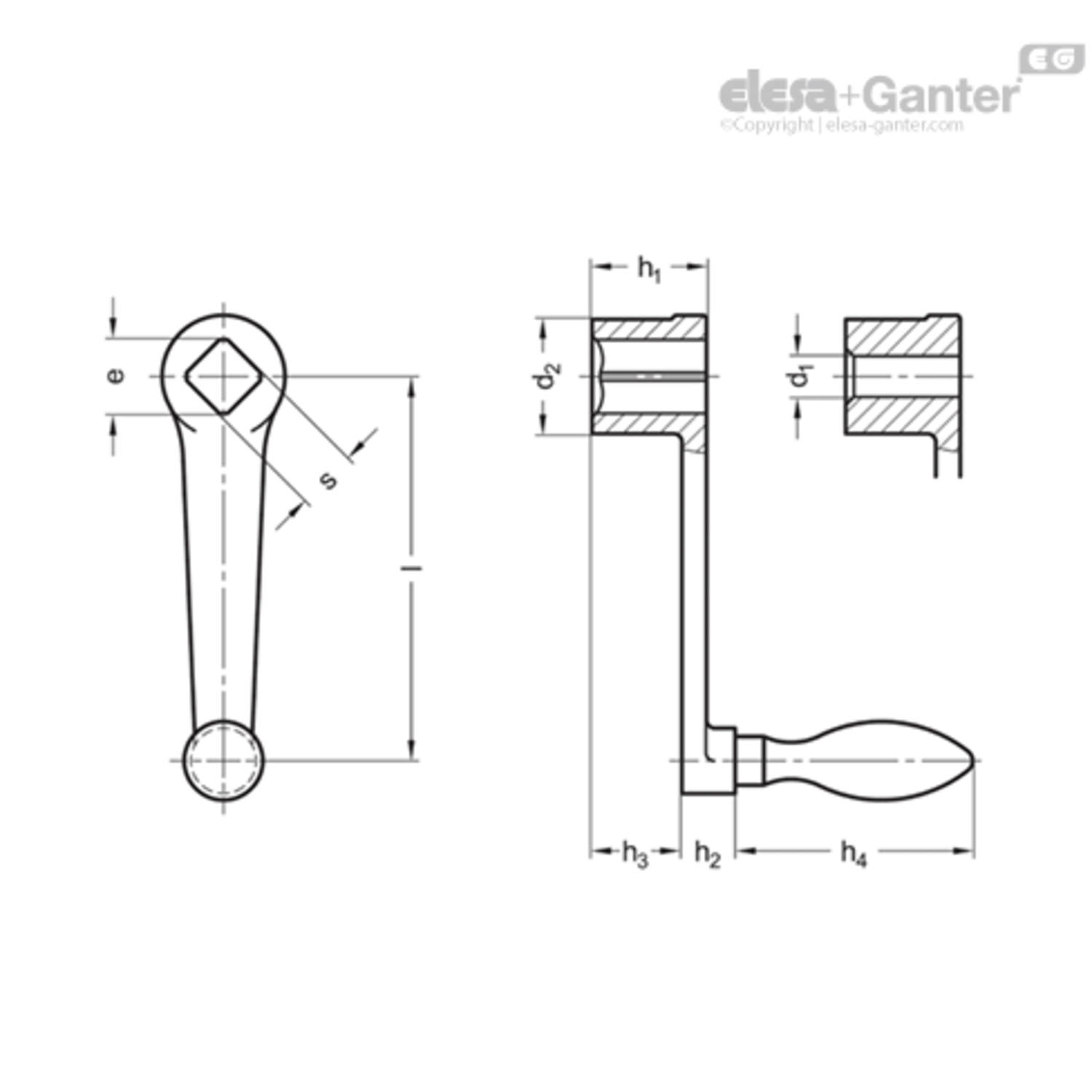

h2

d2

Ø Handle

h3 ≈

s H11

Lengte

Gewicht (g)

d1 H7

e min

d1 H7 Boring

h1

l

h4 ≈
13 28 20 21 N.v.t. 100 297 B 10 N.v.t. B 10 28 100 64
13 28 20 21 V 12 100 288 N.v.t. 16.1 N.v.t. 28 100 64
13 28 20 21 V 14 100 276 N.v.t. 18.1 N.v.t. 28 100 64
14 34 22 26 N.v.t. 125 483 B 10 N.v.t. B 10 34 125 72
14 34 22 26 V 14 125 453 N.v.t. 18.1 N.v.t. 34 125 72
14 34 22 26 V 17 125 427 N.v.t. 22.2 N.v.t. 34 125 72
14 38 25 29 N.v.t. 160 708 B 14 N.v.t. B 14 38 160 80
14 38 25 29 V 17 160 657 N.v.t. 22.2 N.v.t. 38 160 80
14 38 25 29 V 19 160 630 N.v.t. 25.2 N.v.t. 38 160 80
21 44 28 34 N.v.t. 200 1050 B 17 N.v.t. B 17 44 200 90
21 44 28 34 V 19 200 1015 N.v.t. 25.2 N.v.t. 44 200 90
21 44 28 34 V 22 200 957 N.v.t. 28.2 N.v.t. 44 200 90
21 48 32 36 N.v.t. 250 1465 B 17 N.v.t. B 17 48 250 100
21 48 32 36 V 22 250 1405 N.v.t. 28.2 N.v.t. 48 250 100
21 48 32 36 V 24 250 1375 N.v.t. 32.2 N.v.t. 48 250 100
11 20 16 15 V 10 63 110 N.v.t. 13.1 N.v.t. 20 63 50
13 24 18 18 N.v.t. 80 194 B 8 N.v.t. B 8 24 80 56
13 24 18 18 V 10 80 187 N.v.t. 13.1 N.v.t. 24 80 56
13 24 18 18 V 12 80 78 N.v.t. 16.1 N.v.t. 24 80 56
