DIN 580 Hijsaccessoires
DIN 580-A4 1
DIN 580-A4 2

DIN 580
Hijsaccessoires

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Staal C 15 E ST

  • matrijsgesmeed
  • ontlaten
  • Contactvlak machinaal bewerkt
  • Verzinkt, blauw gepassiveerd

RVS NI

  • matrijsgesmeed
  • Contactvlak machinaal bewerkt

RVS A4

  • matrijsgesmeed
  • Contactvlak machinaal bewerkt
2Informatie

De volgende richtlijnen voor hijsoogbouten DIN 580 moeten worden gevolgd naast de belastingswaarden in de bovenstaande tabel.

De oogbout moet volledig zijn ingeschroefd om een perfect contact tussen de twee contactvlakken te verkrijgen.

Beide draden moeten even lang zijn en het basismateriaal moet even sterk zijn als de bout.

Andere belangrijke informatie en opmerkingen vindt u ook in de gebruiksaanwijzing. Deze is bij de levering inbegrepen en kan als PDF worden gedownload.

Het officiële DIN-normblad specificeert de extra maten M42, M48, M56, M64, M72 x 6, M80 x 6 en M100 x 6.

3Technische informatie

Uitvoering

DIN 580-ST
DIN 580-ST Ringbout, staal
DIN 580-A4
DIN 580-A4 Ringbout RVS A4
DIN 580-NI
DIN 580-NI Ringbout RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109512025 DIN 580-M10-A4
€ 11,57
109512030 DIN 580-M12-A4
€ 19,42
109512035 DIN 580-M16-A4
€ 28,57
109512040 DIN 580-M20-A4
€ 40,85
109512045 DIN 580-M24-A4
€ 83,28
470186892 DIN 580-M6-A4
€ 6,93
470186895 DIN 580-M8-A4
€ 7,05

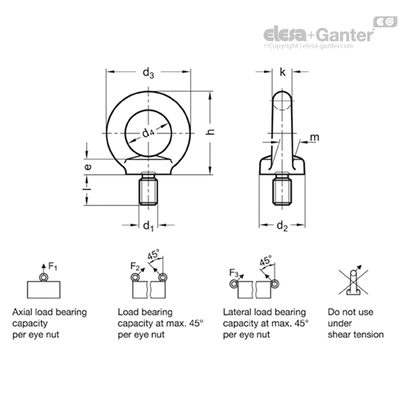

k1

d4

e

h

d2

k

F3 max in N

Lengte

Gewicht (g)

d1

l

d3

F1 max in N

m

F2 max in N
10 25 8 45 25 10 1150 17 125 M 10 17 45 2300 12 1700
12 30 10 53 30 12 1700 20.5 188 M12 20.5 54 3400 14 2400
14 35 12 62 35 14 3500 27 309 M 16 27 63 7000 16 5000
16 40 14 71 40 16 6000 30 455 M 20 30 72 12000 19 8600
20 50 18 90 50 20 9000 36 918 M 24 36 90 18000 24 12900
n.v.t. 20 6 36 20 8 380 13 60 M 6 n.v.t. 36 750 10 550
n.v.t. 20 6 36 20 8 700 13 82 M 8 n.v.t. 36 1400 10 1000
