DIN 6303
Kartelknoppen

Gezwart staal of RVS (1.4305 = A1 = AISI 303)

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type A: zonder paspengat
  • Type B: met paspengat

Uitvoering in staal

  • Treksterkteklasse 5
  • gezwart

Uitvoering in RVS AISI 303 NI

mat gestraald

2Informatie

De penboring d5 in de kartelmoer DIN 6303 is ontworpen voor het gebruik van klem- of kerfbouten.

Kartelmoeren DIN 6303 met boring H7 en maat M12 staan niet vermeld op het officiële standaardblad. Bovendien zijn de kartelingen groter dan de DIN-standaard voor een betere grip.

3Technische informatie

Uitvoering

DIN 6303
DIN 6303 Kartelknop, gezwart staal, doorlopend gat met / zonder binnendraad, met / zonder dwarsboring
DIN 6303-NI
DIN 6303-NI Kartelknop, RVS, doorlopend gat met / zonder binnendraad, met / zonder dwarsboring
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100801405 DIN 6303-M10-A-NI
€ 9,78
100801410 DIN 6303-M10-B-NI
€ 11,32
100801235 DIN 6303-M12-A-NI
€ 13,10
100356050 DIN 6303-M12-B-NI
€ 14,64
100801350 DIN 6303-M5-A-NI
€ 3,88
100801355 DIN 6303-M5-B-NI
€ 5,42
100801370 DIN 6303-M6-A-NI
€ 4,78
100801185 DIN 6303-M6-B-NI
€ 6,32
100801390 DIN 6303-M8-A-NI
€ 6,81
100801205 DIN 6303-M8-B-NI
€ 8,34

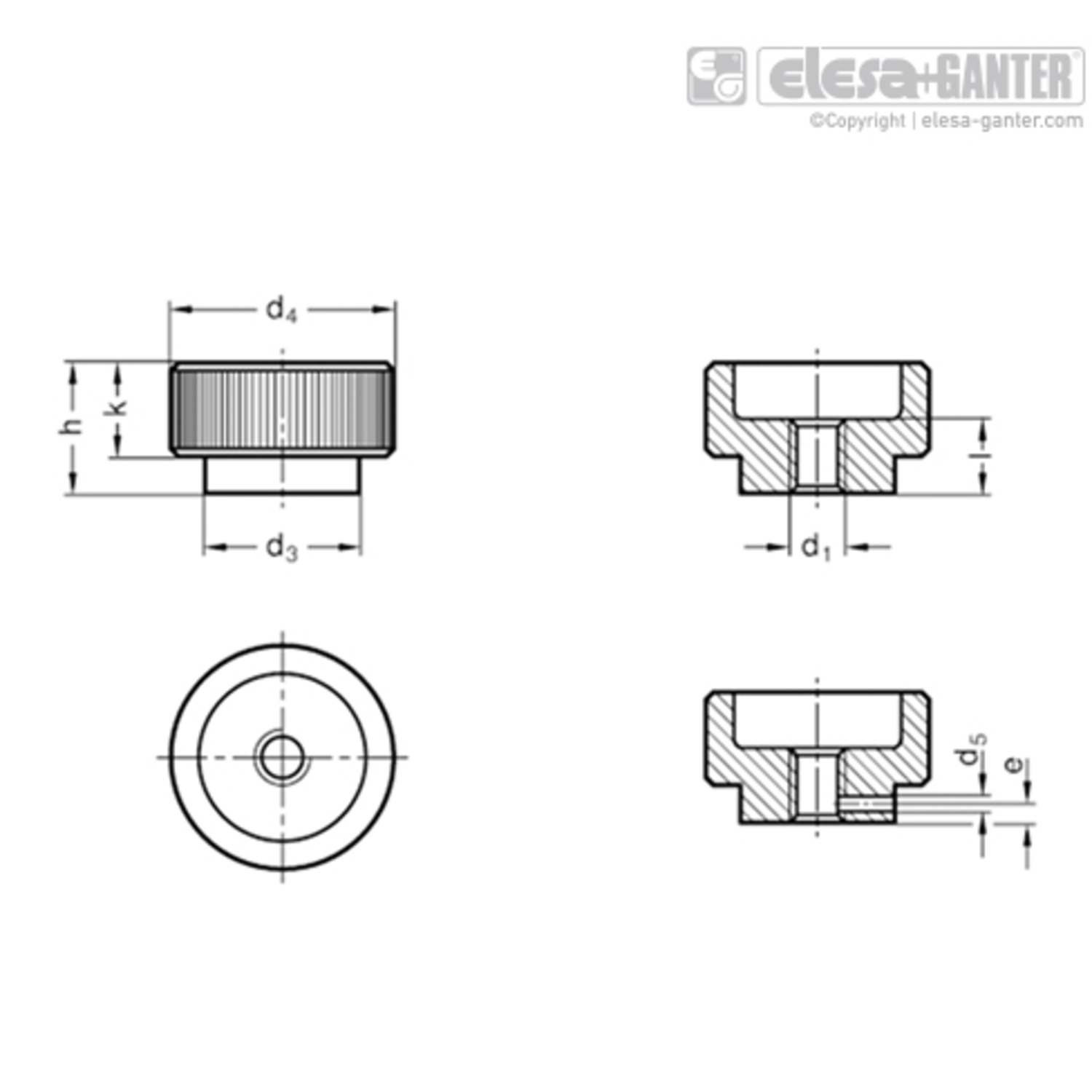

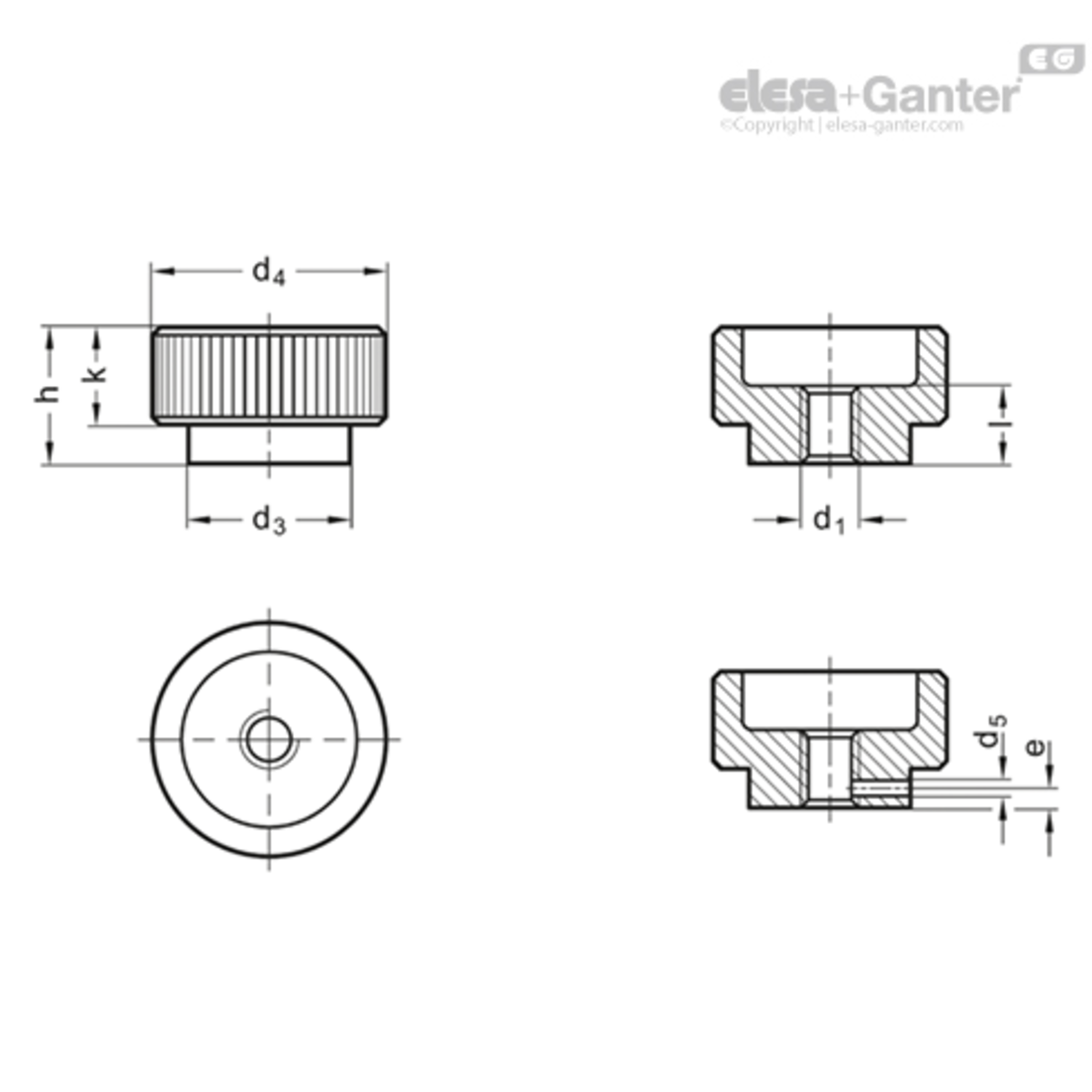

d4

e

h

k

Gewicht (g)

d5 H11

d1

l

d3
36 N.v.t. 20 14 85 N.v.t. M10 12 28
36 4 20 14 85 3 M10 12 28
40 N.v.t. 24 16 132 N.v.t. M12 16 32
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. M12 n.v.t. n.v.t.
20 N.v.t. 12 8 15 N.v.t. M5 7 14
20 2.5 12 8 15 1.5 M5 7 14
24 N.v.t. 14 10 27 N.v.t. M6 8 16
24 2.5 14 10 27 1.5 M6 8 16
30 N.v.t. 17 12 45 N.v.t. M8 10 20
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. M8 n.v.t. n.v.t.
