Omschrijving
Type
Type S: met borgring
Staal
oppervlaktegehard
Borgring
verenstaaldraad
Drukstukken DIN 6311 worden gebruikt om klemmende krachten over te brengen. Ze passen zich aan oneffen en niet-parallelle oppervlakken aan en voorkomen dat de schroefbeweging op het werkstuk wordt overgedragen.

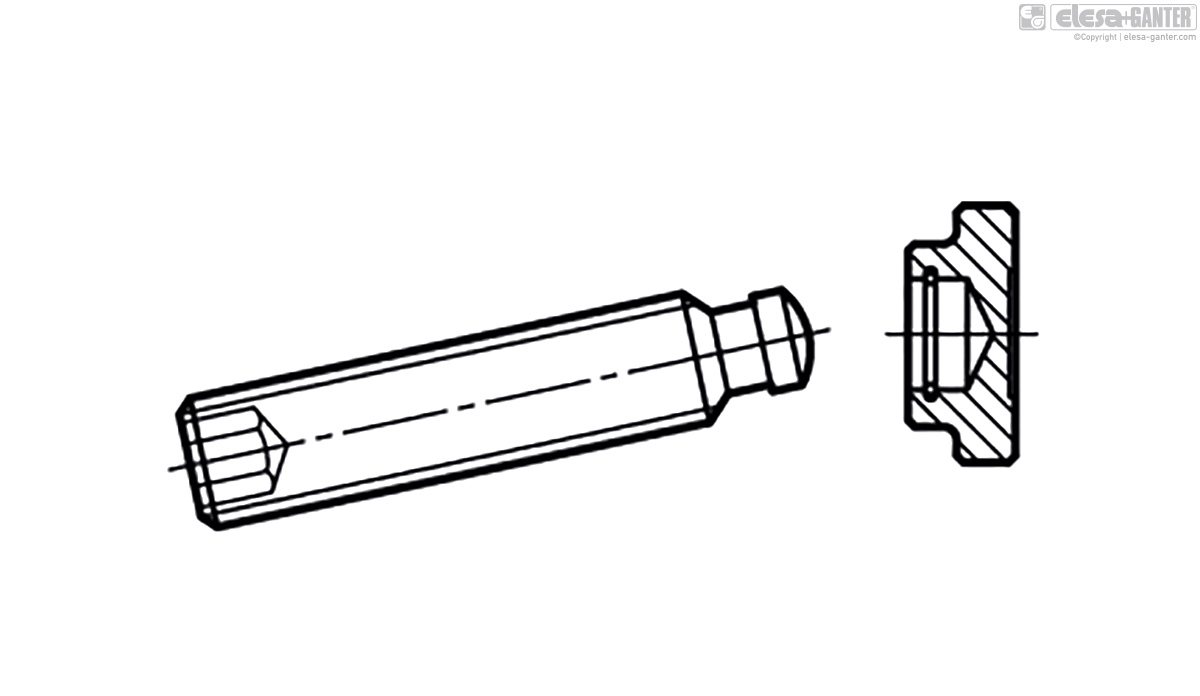

Het drukstuk moet in een hoek worden gehouden zodat de borgring met het gespleten uiteinde naar beneden in de groef valt. De drukpen wordt vervolgens vanaf het laagst mogelijke punt tegen het gespleten uiteinde van de borgring geplaatst en stevig aangedrukt.
Uitvoering
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 100904410 | DIN 6311-12-S |
|
|||
| 100904420 | DIN 6311-16-S |
|
|||
| 100904430 | DIN 6311-20-S |
|
|||
| 100904440 | DIN 6311-25-S |
|
|||
| 100904450 | DIN 6311-32-S |
|
|||
| 100904460 | DIN 6311-40-S |
|
|||
|
|
|
|
|
|
|
|
|
|
h2 |
Gewicht (g) |
Klemschroef1 |
d1 |
h1 |
d2 H12 |
d3 |
e ≈ |
|---|---|---|---|---|---|---|---|
| 2.5 | 4 | M 6 | 12 | 7 | 4.6 | 10 | 2.2 |
| 4 | 9 | M 8 | 16 | 9 | 6.1 | 12 | 3 |
| 5 | 15 | M 10 | M 12 | 20 | 11 | 8.1 | 15 | 3.6 |
| 6 | 33 | M 10 | M 12 | 25 | 13 | 8.1 | 18 | 4.5 |
| 7 | 59 | M 16 | 32 | 15 | 12.1 | 22 | 5.3 |
| 9 | 106 | M 20 | 40 | 16 | 15.6 | 28 | 5.6 |
