DIN 6332
Draadstiften

Omschrijving

1Specificatie

Staal

Treksterkteklasse 5.8

gezwart

Drukpunt gehard (type SK)

Drukpunt niet gehard (type SKN)

verzinkt, blauw gepassiveerd ZB

Drukpunt niet gehard (type SKN)

Roestvrij staal AISI 304 NI

Drukpunt niet gehard (type SKN)

2Informatie

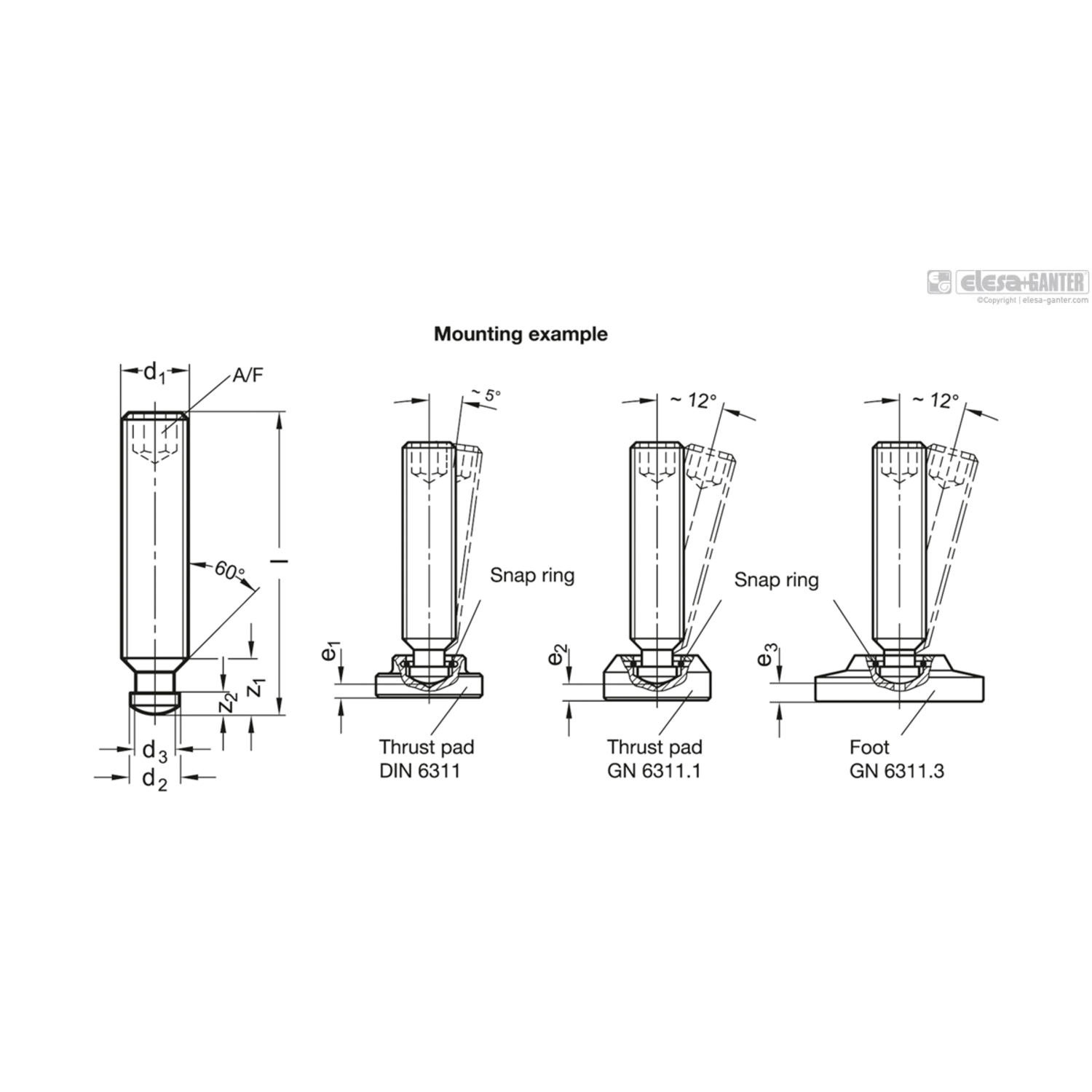

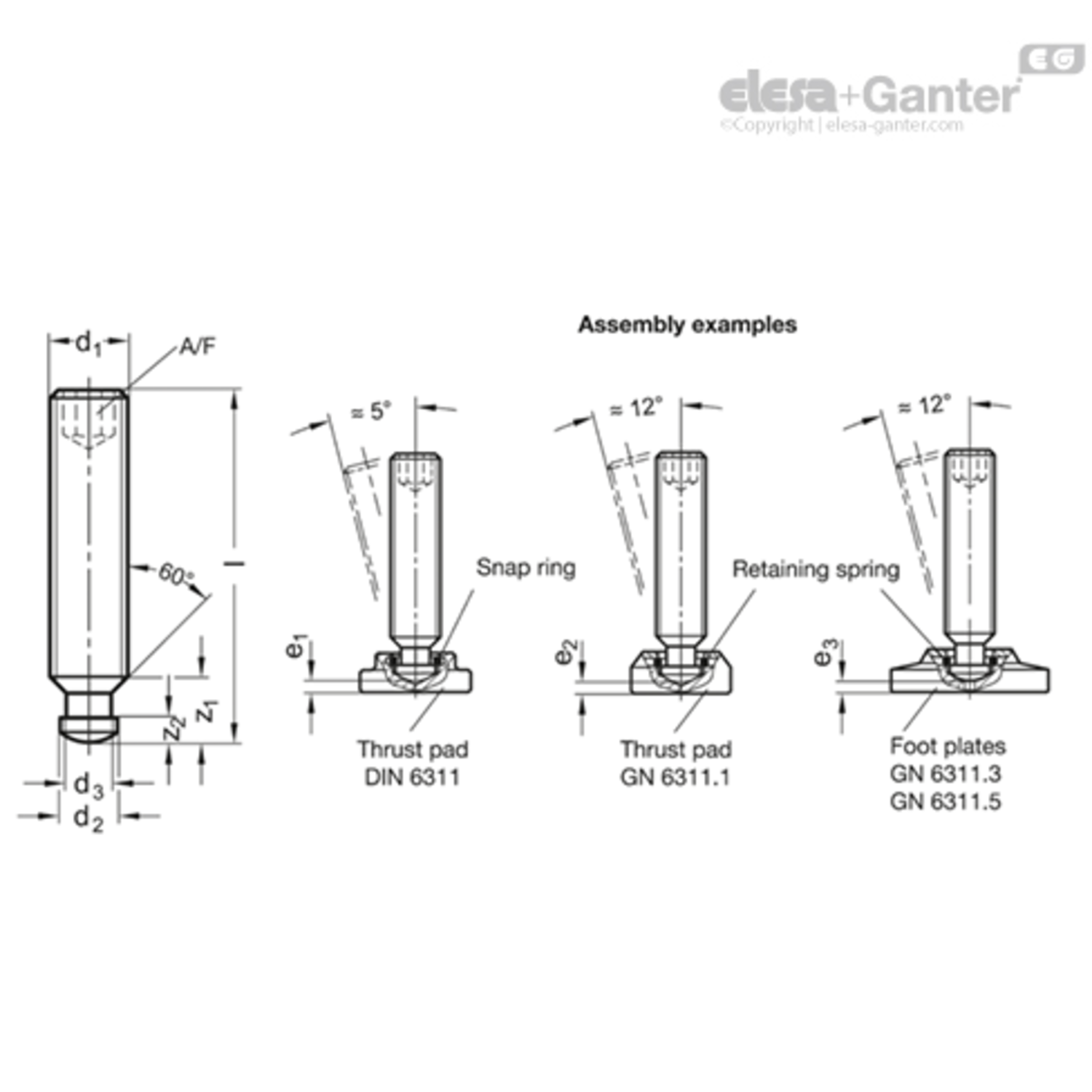

Het drukpunt van de stelschroeven DIN 6332 is ontworpen voor gebruik met of zonder drukstuk voor het vastklemmen.

De pendiameter van de stelschroeven is kleiner dan de kerndiameter van de schroefdraad, waardoor ze aan de penzijde kunnen worden ingeschroefd.

De borgring of borgveer van het drukstuk is een eenvoudige en snelle methode om het drukstuk aan te sluiten op de stelschroef.

3Technische informatie

Sleep voor meer info

Code	Product omschrijving	Aantal	CAD
Toon alleen voorraad Filters resetten			Filter:
109557535	DIN 6332-M10-45-SKN-ZB	€ 2,85
109557540	DIN 6332-M10-55-SKN-ZB	€ 3,27
109557545	DIN 6332-M10-65-SKN-ZB	€ 3,25
109557550	DIN 6332-M10-80-SKN-ZB	€ 3,54
109557555	DIN 6332-M12-100-SKN-ZB	€ 3,95
109557560	DIN 6332-M12-50-SKN-ZB	€ 3,10
109557565	DIN 6332-M12-60-SKN-ZB	€ 3,22
109557570	DIN 6332-M12-70-SKN-ZB	€ 3,51
109557575	DIN 6332-M12-80-SKN-ZB	€ 3,64
470026627	DIN 6332-M16-100-SKN-ZB	€ 5,90
109557580	DIN 6332-M16-125-SKN-ZB	€ 6,03
470007255	DIN 6332-M16-65-SKN-ZB	€ 4,88
109557585	DIN 6332-M16-70-SKN-ZB	€ 5,05
109557590	DIN 6332-M16-80-SKN-ZB	€ 5,12
109557595	DIN 6332-M20-100-SKN-ZB	€ 7,39
109557600	DIN 6332-M20-125-SKN-ZB	€ 8,42
109557605	DIN 6332-M20-150-SKN-ZB	€ 9,10
109557610	DIN 6332-M20-90-SKN-ZB	€ 6,42

z2 ≈	e1 ≈	Gewicht (g)	z1 ≈	d1	d2 h11	AF	l	e2 ≈ Type P	e2 ≈ Type A	d3	e3 ≈

4.5	3.6	19	9	M 10	8	5	45	5.6	2.6	7.2	N.v.t.
4.5	3.6	22	9	M 10	8	5	55	5.6	2.6	7.2	N.v.t.
4.5	3.6	28	9	M 10	8	5	65	5.6	2.6	7.2	N.v.t.
4.5	3.6	37	9	M 10	8	5	80	5.6	2.6	7.2	N.v.t.
4.5	4.6	65	10	M12	8	6	100	6.9	2.9	7.2	3.7
4.5	4.6	67	10	M12	8	6	50	6.9	2.9	7.2	3.7
4.5	4.6	70	10	M12	8	6	60	6.9	2.9	7.2	3.7
4.5	4.6	85	10	M12	8	6	70	6.9	2.9	7.2	3.7
4.5	4.6	90	10	M12	8	6	80	6.9	2.9	7.2	3.7
5	5.4	119	12	M 16	12	8	100	n.v.t.	n.v.t.	11	4
5	5.4	145	12	M 16	12	8	125	9.5	4.5	11	4
5	5.4	72	12	M 16	12	8	65	9.5	4.5	11	4
5	5.4	79	12	M 16	12	8	70	9.5	4.5	11	4
5	5.4	90	12	M 16	12	8	80	9.5	4.5	11	4
5.5	5.5	183	14	M 20	15.5	10	100	N.v.t.	N.v.t.	14.4	4.3
5.5	5.5	234	14	M 20	15.5	10	125	N.v.t.	N.v.t.	14.4	4.3
5.5	5.5	283	14	M 20	15.5	10	150	N.v.t.	N.v.t.	14.4	4.3
5.5	5.5	163	14	M 20	15.5	10	90	N.v.t.	N.v.t.	14.4	4.3
