DIN 7603 Pakkingring
DIN 7603-A4 1

DIN 7603
Pakkingring

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specification

Type

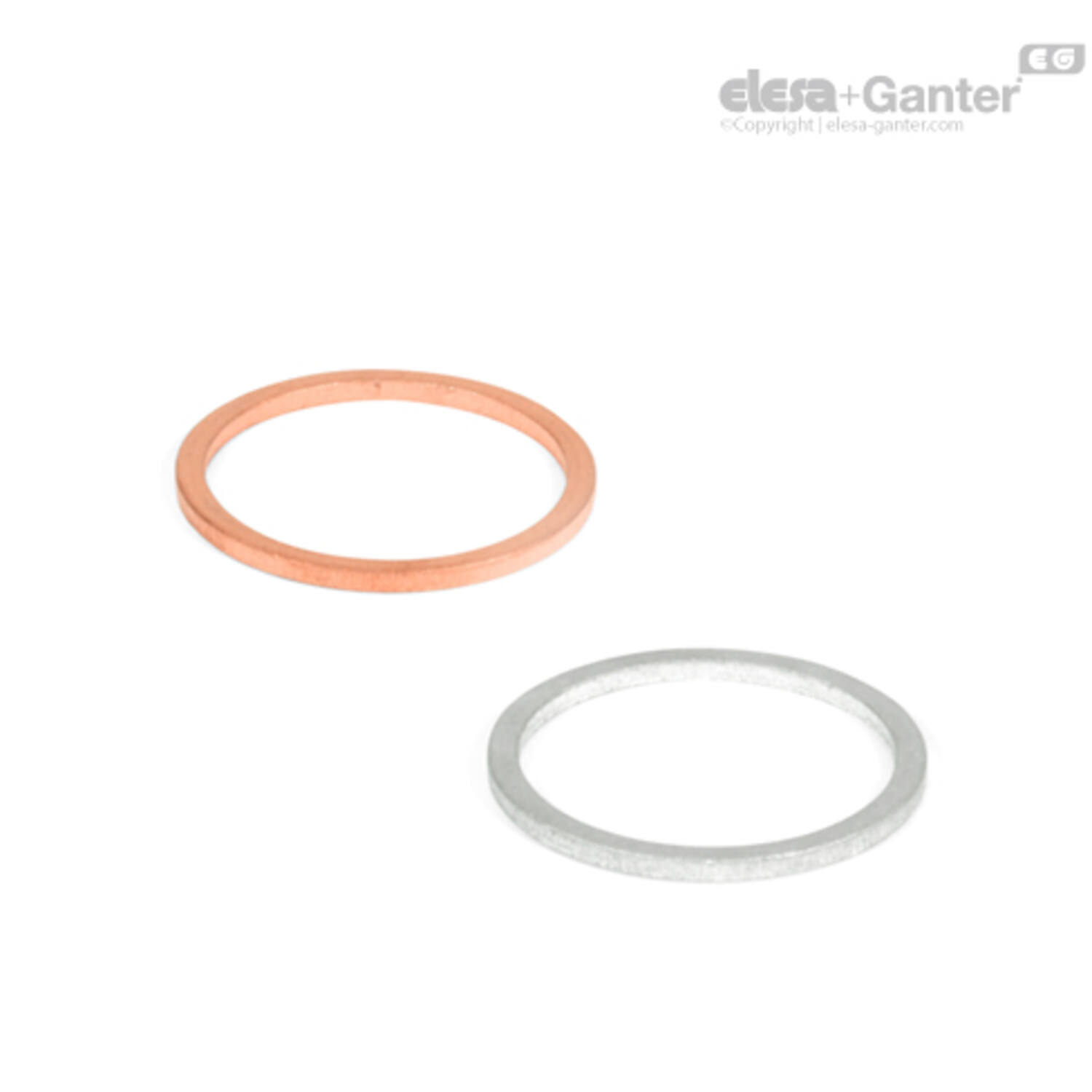

  • Type A: Flat gasket

Copper CU

Aluminium AL

2Information

The gaskets listed in this standard sheet are only an extract of DIN 7603.

They are used in connection with threaded plugs  DIN 908-

3On request
  • other sizes
  • other materials
  • other types

Uitvoering

DIN 7603-AL
DIN 7603-AL Pakkingsring, aluminium
DIN 7603-CU
DIN 7603-CU Pakkingsring, Koper
DIN 7603-A4
DIN 7603-A4 Pakkingsring, RVS AISI 316Ti
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470177785 DIN 7603-A4-10-13,5-A
€ 0,44
470177786 DIN 7603-A4-12-16-A
€ 0,73
470177787 DIN 7603-A4-14-18-A
€ 1,29
470177788 DIN 7603-A4-16-20-A
€ 1,56
470177789 DIN 7603-A4-17-21-A
€ 0,98
470177790 DIN 7603-A4-18-22-A
€ 0,68
470177791 DIN 7603-A4-20-24-A
€ 0,81
470177792 DIN 7603-A4-21-26-A
€ 2,44
470177793 DIN 7603-A4-22-27-A
€ 2,51
470177794 DIN 7603-A4-24-29-A
€ 2,64
470177795 DIN 7603-A4-26-31-A
€ 3,34
470177796 DIN 7603-A4-27-32-A
€ 3,44
470177797 DIN 7603-A4-30-36-A
€ 3,93
470177798 DIN 7603-A4-33-39-A
€ 4,93
470177799 DIN 7603-A4-42-49-A
€ 6,20
470177800 DIN 7603-A4-48-55-A
€ 6,95
470177784 DIN 7603-A4-8-11,5-A
€ 0,41

d1 nom. dimensie

d2 Werkelijke maat -0,2

Gewicht (g)

d1 Werkelijke maat +0,3

d2 Nominale maat

Geschikt voor DIN 908
10 13.4 1 10.2 13.5 M 10 x 1 | G 1/8
12 15.9 1 12.2 16 M 12 x 1.5
14 17.9 1 14.2 18 M 14 x 1.5 | G 1/4
16 19.9 2 16.2 20 M 16 x 1.5
17 20.9 2 17.2 21 G 3/8
18 21.9 2 18.2 22 M 18 x 1.5
20 23.9 2 20.2 24 M 20 x 1.5
21 25.9 2 21.2 26 G 1/2
22 26.9 2 22.2 27 M 22 x 1.5
24 28.9 3 24.3 29 M 24 x 1.5
26 30.9 3 26.3 31 M 26 x 1.5
27 31.9 3 27.3 32 M 27 x 2 | G 3/4
30 35.9 4 30.3 36 M 30 x 1.5
33 38.9 5 33.3 39 M 33 x 2 | G 1
42 48.9 7 42.3 49 M 42 x 2 | G 1 1/4
48 54.9 8 48.3 55 M 48 x 2 | G 1 1/2
8 11.4 1 8.2 11.5 M 8 x 1
