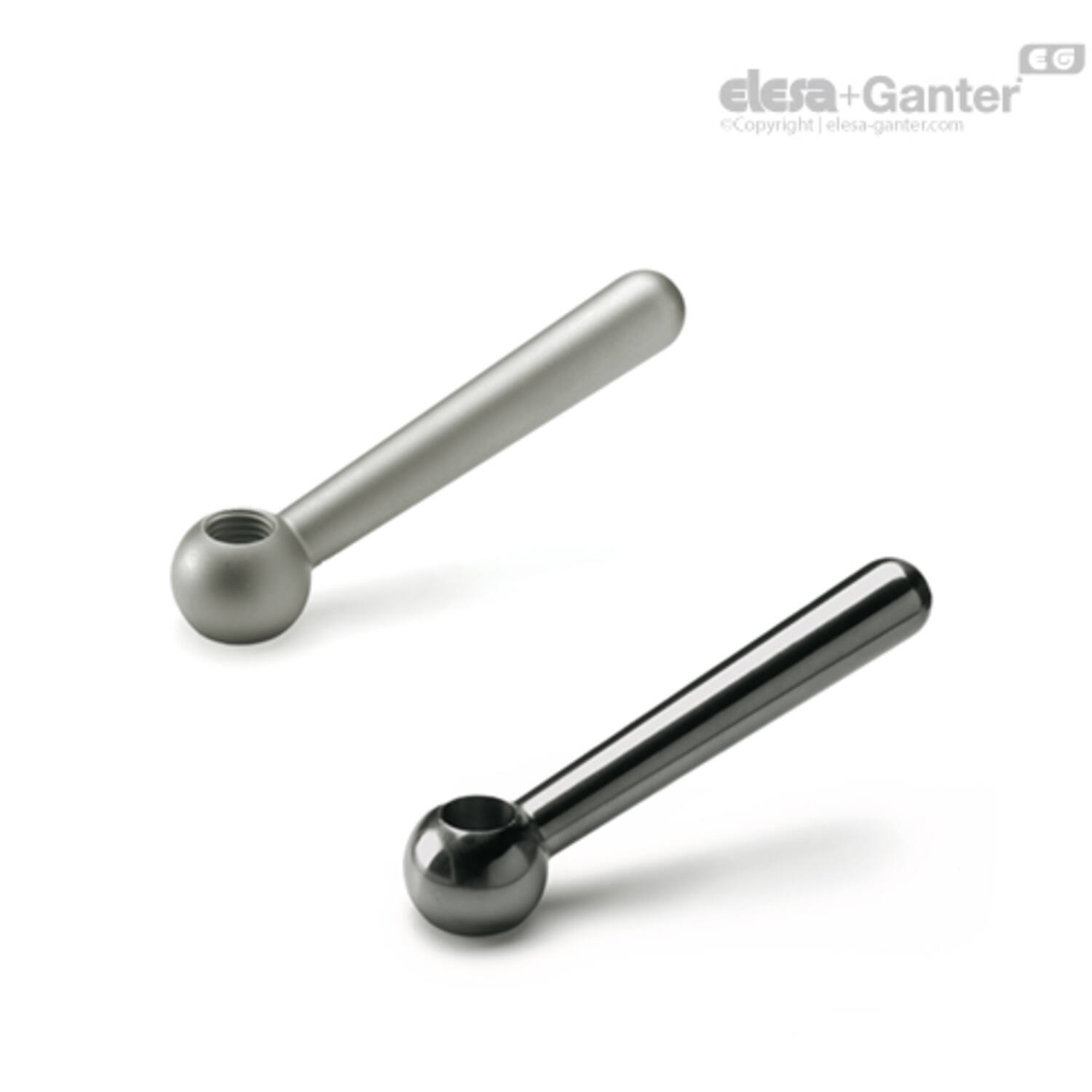

DIN 99 Klemhendels
DIN 99 1

DIN 99
Klemhendels

Gezwart staal of RVS (1.4305 = A1 = AISI 303)

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type K*: Rechte hendel met gladde boring H7 (alleen l1 = 50 tot 160)
  • Type M*: Rechte hendel met draadboring H7 (alleen l1 = 50 tot 160)
  • Type L: Haakse hendel met gladde boring H7
  • Type N: Haakse hendel met draadboring

* alleen stalen uitvoering.

Uitvoering in staal

  • gedraaid
  • gezwart

Uitvoering in RVS

RVS AISI 303 NI

mat gestraald

2Informatie

Het officiële DIN-normblad specificeert extra maten 40 - M5 / B5.

3Op aanvraag

Roestvrij stalen klemhendels met rechte hendel

4Technische informatie

Uitvoering

DIN 99
DIN 99 Kegelgreep, gezwart staal, vlak of schuin, gat met / zonder binnendraad
DIN 99-NI
DIN 99-NI Kegelgreep, RVS, schuin, gat met / zonder binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100503170 DIN 99-100-B12-K
€ 12,49
100503160 DIN 99-100-B12-L
€ 12,49
100500360 DIN 99-100-M12-M
€ 12,49
100500370 DIN 99-100-M12-N
€ 12,49
100503180 DIN 99-125-B16-K
€ 25,82
100503190 DIN 99-125-B16-L
€ 25,82
100500420 DIN 99-125-M16-M
€ 25,82
100500430 DIN 99-125-M16-N
€ 25,82
100500460 DIN 99-160-B20-K
€ 42,48
100500470 DIN 99-160-B20-L
€ 42,48
100500480 DIN 99-160-M20-M
€ 42,48
100500490 DIN 99-160-M20-N
€ 42,48
100500530 DIN 99-200-B24-L
€ 80,42
100500550 DIN 99-200-M24-N
€ 80,42
100500180 DIN 99-50-B6-K
€ 6,39
100500190 DIN 99-50-B6-L
€ 6,39
100500200 DIN 99-50-M6-M
€ 6,39
100500210 DIN 99-50-M6-N
€ 6,39
100500220 DIN 99-63-B8-K
€ 7,76
100500230 DIN 99-63-B8-L
€ 7,76
100500240 DIN 99-63-M8-M
€ 7,76
100500250 DIN 99-63-M8-N
€ 7,76
100503140 DIN 99-80-B10-K
€ 8,88
100503150 DIN 99-80-B10-L
€ 8,88
100500300 DIN 99-80-M10-M
€ 8,88
100500310 DIN 99-80-M10-N
€ 8,88

h ≈

d5 -0.2

l1

d4 ≈

Gewicht (g)

d2 H7

d1

d3

B

l2 ≈
N.v.t. 25 100 19 139 B 12 N.v.t. 16 18.5 N.v.t.
47 25 N.v.t. 19 139 B 12 N.v.t. 16 18.5 95
N.v.t. 25 100 19 141 N.v.t. M12 16 18.5 N.v.t.
47 25 N.v.t. 19 140 N.v.t. M12 16 18.5 95
N.v.t. 32 125 23.5 283 B 16 N.v.t. 20 24 N.v.t.
59.5 32 N.v.t. 23.5 283 B 16 N.v.t. 20 24 119
N.v.t. 32 125 23.5 287 N.v.t. M 16 20 24 N.v.t.
59.5 32 N.v.t. 23.5 280 N.v.t. M 16 20 24 119
N.v.t. 40 160 29.5 545 B 20 N.v.t. 25 30 N.v.t.
76 40 N.v.t. 29.5 545 B 20 N.v.t. 25 30 152
N.v.t. 40 160 29.5 569 N.v.t. M 20 25 30 N.v.t.
76 40 N.v.t. 29.5 569 N.v.t. M 20 25 30 152
97 50 N.v.t. 33 1128 B 24 N.v.t. 32 40 190
97 50 N.v.t. 33 1116 N.v.t. M 24 32 40 190
N.v.t. 12 50 7.5 17 B 6 N.v.t. 8 9.5 N.v.t.
24 12 N.v.t. 7.5 17 B 6 N.v.t. 8 9.5 48
N.v.t. 12 50 7.5 17 N.v.t. M 6 8 9.5 N.v.t.
24 12 N.v.t. 7.5 17 N.v.t. M 6 8 9.5 48
N.v.t. 16 63 11 36 B 8 N.v.t. 10 12 N.v.t.
30 16 N.v.t. 11 36 B 8 N.v.t. 10 12 60
N.v.t. 16 63 11 37 N.v.t. M 8 10 12 N.v.t.
30 16 N.v.t. 11 37 N.v.t. M 8 10 12 60
N.v.t. 20 80 15 74 B 10 N.v.t. 13 14.5 N.v.t.
38 20 N.v.t. 15 74 B 10 N.v.t. 13 14.5 76
N.v.t. 20 80 15 73 N.v.t. M 10 13 14.5 N.v.t.
38 20 N.v.t. 15 73 N.v.t. M 10 13 14.5 76
