DVA.5 Trillingsdemper, verzinkt staal/RVS
DVA.5-SST 1
DVA.5-SST 2

DVA.5
Trillingsdemper, verzinkt staal/RVS

Bekijk volledig

Omschrijving

1Belangrijkste specificaties

Standaarduitvoeringen

  • DVA.5: bus met blind gat met schroefdraad en basisplaat van gepolijst verzinkt staal, trillingsdempend lichaam van natuurrubber NR, kleur zwart, hardheid 40, 55, 70 Shore A ±5.
  • DVA.5-SST: bus met blind gat met schroefdraad en basisplaat in AISI 304 roestvrij staal, trillingsdempend lichaam van natuurrubber NR, kleur zwart, hardheid 55 Shore A ±5.
2Algemene informatie

Eigenschappen en toepassing

De rubberen buffers zijn ontworpen om trillingen, schokken en geluiden veroorzaakt door bewegende behuizingen of niet-uitgebalanceerde trillende massa's van apparatuur en machines te dempen, die het volgende kunnen veroorzaken:

  • slechte werking en verkorting van de levensduur van de machine en/of van de aangrenzende machines;
  • schade aan de gezondheid;
  • lawaai.

Belastingsdiagrammen voor elke afzonderlijke code zijn op aanvraag beschikbaar.

Zie Technische gegevens en richtlijnen om te kunnen kiezen.

3Overige uitvoeringen

Speciale uitvoeringen op aanvraag

Natuurlijk rubber NR, hardheid 40, 70 tolerantie ± 5 Shore A voor uitvoeringen met AISI 304 roestvrijstalen basis.

Uitvoering

DVA.5
DVA.5 Trillingsdemper, verzinkt staal, binnendraad
DVA.5-SST
DVA.5-SST Trillingsdemper, RVS, binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
200525677 DVA.5-10-10-SST-M4-55
€ 1,66
201581600 DVA.5-10-15-SST-M4-55
€ 1,66
200525682 DVA.5-100-40-SST-M16-55
€ 39,94
200525687 DVA.5-100-50-SST-M16-55
€ 44,99
470087219 DVA.5-100-55-SST-M16-55
€ 46,04
200525692 DVA.5-100-60-SST-M16-55
€ 45,82
201581625 DVA.5-125-55-SST-M16-55
€ 90,74
201581630 DVA.5-125-75-SST-M16-55
€ 107,65
200525697 DVA.5-15-15-SST-M4-55
€ 1,66
200525702 DVA.5-15-20-SST-M4-55
€ 1,76
470087220 DVA.5-150-75-SST-M20-55
€ 233,70
200525707 DVA.5-20-15-SST-M6-55
€ 1,90
200525712 DVA.5-20-20-SST-M6-55
€ 2,03
200525717 DVA.5-20-25-SST-M6-55
€ 2,10
470087211 DVA.5-20-30-SST-M6-55
€ 2,78
470087221 DVA.5-200-100-SST-M20-55
€ 413,07
200525722 DVA.5-25-15-SST-M6-55
€ 2,20
200525727 DVA.5-25-20-SST-M6-55
€ 2,39
470087212 DVA.5-25-25-SST-M6-55
€ 2,61
200525732 DVA.5-25-30-SST-M6-55
€ 2,85
200525737 DVA.5-30-15-SST-M8-55
€ 3,20
200525742 DVA.5-30-17-SST-M8-55
€ 3,56
200525747 DVA.5-30-20-SST-M8-55
€ 3,56
470087213 DVA.5-30-25-SST-M6-55
€ 4,15
200525752 DVA.5-30-30-SST-M8-55
€ 4,03
201581605 DVA.5-30-40-SST-M8-55
€ 4,83
470087214 DVA.5-40-20-SST-M10-55
€ 4,51
200525757 DVA.5-40-20-SST-M8-55
€ 4,51
200525762 DVA.5-40-30-SST-M8-55
€ 5,20
200525767 DVA.5-40-40-SST-M8-55
€ 6,27
201581610 DVA.5-40-50-SST-M8-55
€ 7,54
200525772 DVA.5-50-20-SST-M10-55
€ 6,27
200525777 DVA.5-50-30-SST-M10-55
€ 7,44
470087215 DVA.5-50-35-SST-M10-55
€ 7,98
200525782 DVA.5-50-40-SST-M10-55
€ 8,76
470087216 DVA.5-50-45-SST-M10-55
€ 9,35
470087217 DVA.5-50-50-SST-M10-55
€ 9,93
200525787 DVA.5-60-30-SST-M10-55
€ 13,32
201581615 DVA.5-60-40-SST-M10-55
€ 14,86
200525792 DVA.5-60-50-SST-M10-55
€ 16,62
201581620 DVA.5-70-30-SST-M10-55
€ 17,84
200525797 DVA.5-70-40-SST-M10-55
€ 21,28
200525802 DVA.5-70-45-SST-M10-55
€ 19,25
200525807 DVA.5-70-55-SST-M10-55
€ 24,81
200525812 DVA.5-75-25-SST-M12-55
€ 15,66
200525817 DVA.5-75-30-SST-M12-55
€ 16,76
200525822 DVA.5-75-40-SST-M12-55
€ 18,64
200525827 DVA.5-75-50-SST-M12-55
€ 21,13
470087218 DVA.5-75-55-SST-M12-55
€ 23,69
201581595 DVA.5-8-13-SST-M3-55
€ 1,76
201581590 DVA.5-8-8-SST-M3-55
€ 1,76

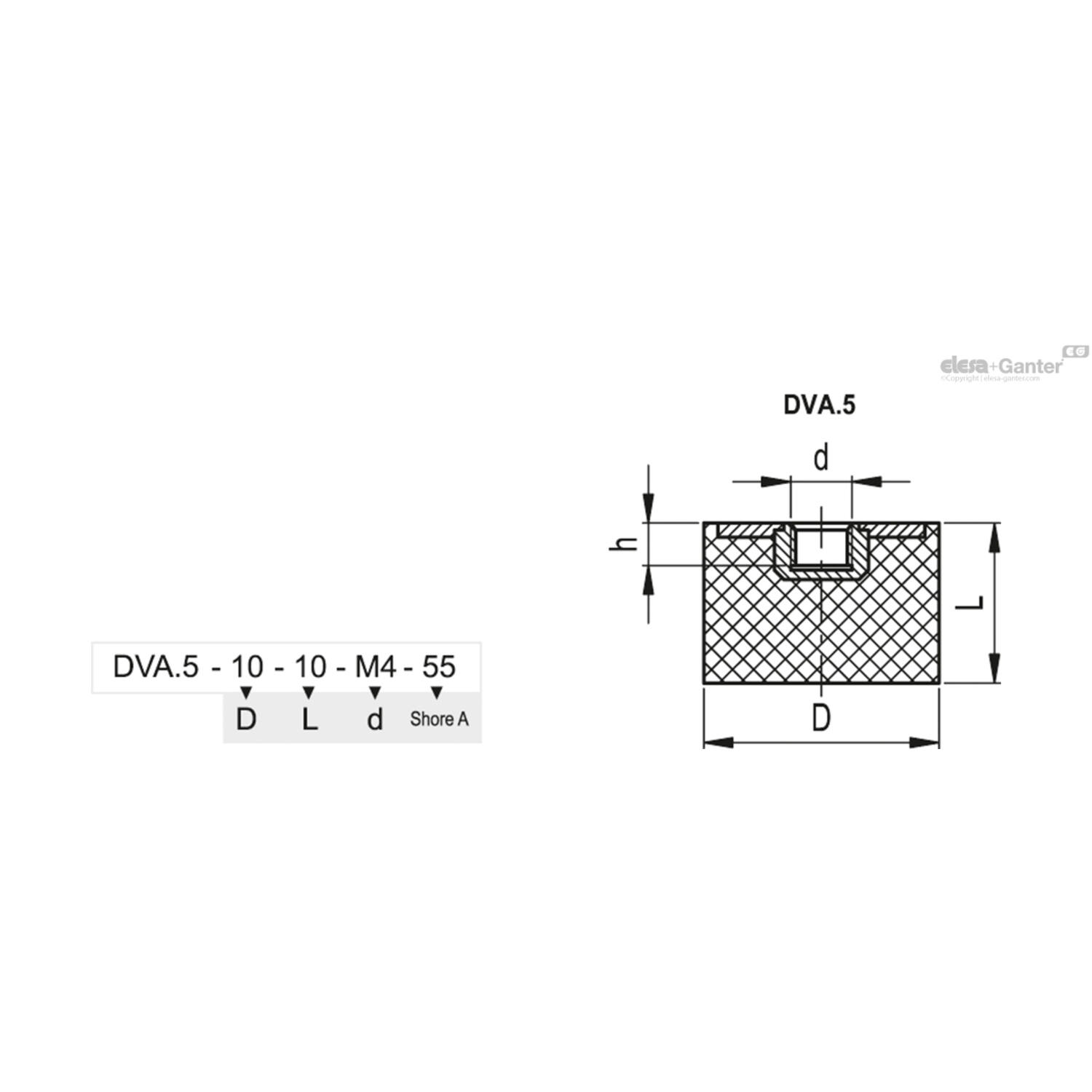

L

h

Gewicht (g)

D

d

Stijfheid unit

max afbuiging

max belast.eenheid
10 4 2 10 M4 35 3 88
15 4 2 10 M4 25 4 92
40 16 485 100 M16 1211 10 12110
50 16 580 100 M16 1123 13 14040
55 16 583 100 M16 925 13 12730
60 16 720 100 M16 496 15 7440
55 16 1050 125 M16 1809 13 23790
75 16 1212 125 M16 1190 19 22314
15 4 5 15 M4 69 4 259
20 4 6 15 M4 45 5 223
75 20 1325 150 M20 1482 18 27800
15 6 10 20 M6 125 4 468
20 6 11 20 M6 73 5 367
25 6 13 20 M6 70 6 437
30 6 15 20 M6 55 7 410
100 20 1950 200 M20 1442 8 11540
15 6 16 25 M6 213 4 797
20 6 20 25 M6 116 5 581
25 6 21 25 M6 102 6 635
30 6 21 25 M6 79 8 591
15 8 23 30 M8 273 4 1023
17 8 25 30 M8 300 4 1275
20 8 27 30 M8 203 5 1014
25 6 30 30 M6 153 6 960
30 8 34 30 M8 103 8 776
40 8 43 30 M8 78 10 780
20 10 44 40 M10 325 5 1623
20 8 45 40 M8 500 5 2500
30 8 65 40 M8 197 8 1480
40 8 75 40 M8 140 10 1400
50 8 90 40 M8 112 13 1397
20 10 77 50 M10 692 5 3460
30 10 100 50 M10 336 8 2520
35 10 105 50 M10 289 8 2530
40 10 115 50 M10 276 10 2760
45 10 118 50 M10 223 11 2510
50 10 123 50 M10 206 12 2570
30 10 141 60 M10 580 8 4350
40 10 170 60 M10 354 10 3540
50 10 205 60 M10 350 13 4370
30 10 195 70 M10 956 8 7170
40 10 255 70 M10 700 10 7000
45 10 275 70 M10 600 11 6750
55 10 341 70 M10 420 14 5770
25 12 205 75 M12 2000 5 10000
30 12 210 75 M12 1160 8 8700
40 12 290 75 M12 668 10 6680
50 12 345 75 M12 446 13 5570
55 12 348 75 M12 496 13 6820
13 3 2 8 M3 16 3 52
8 3 1 8 M3 28 2 55
