EBP-CH

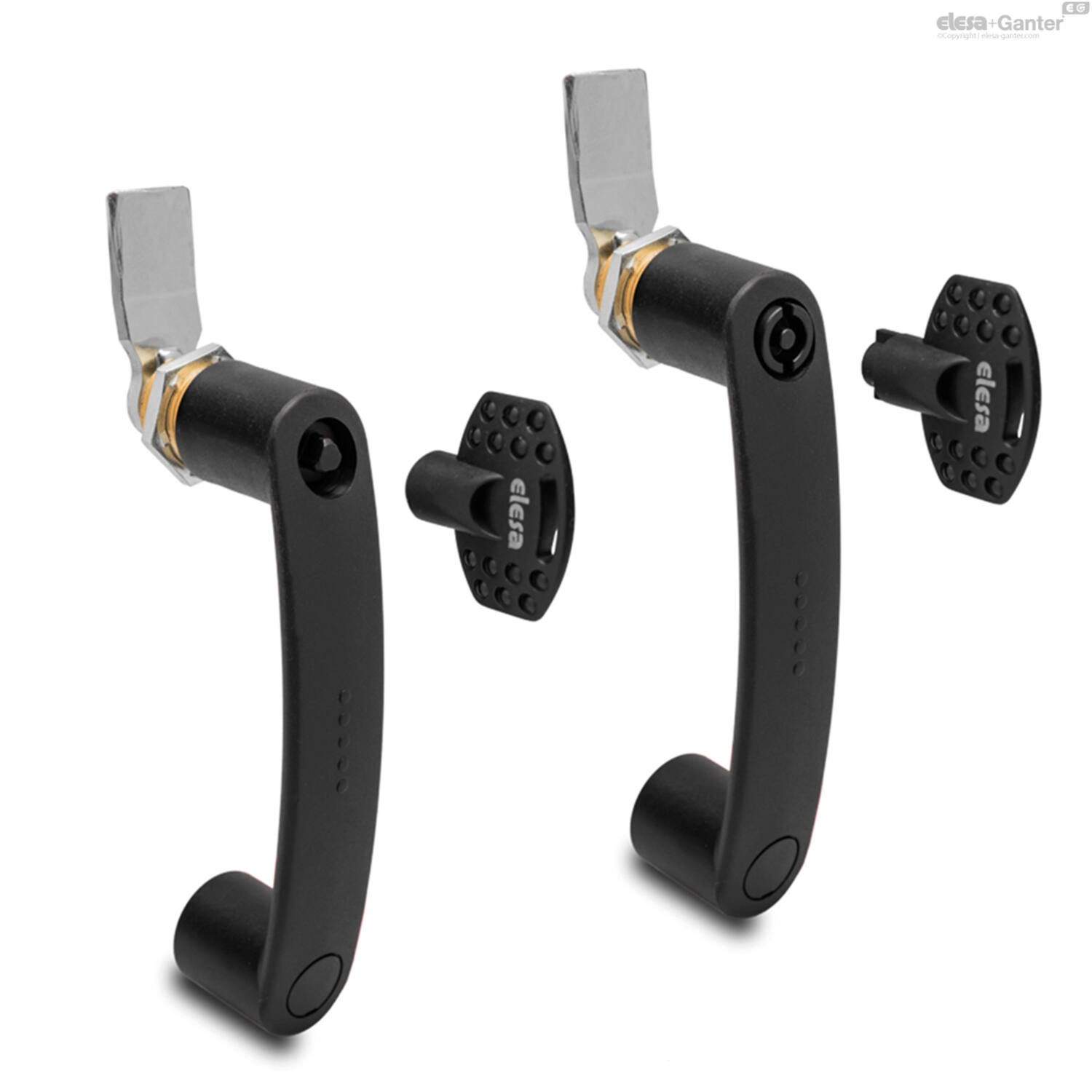

Beugelgreep met draaigrendel
Omschrijving
Handgreep
Glasvezelversterkte technopolymeer op basis van polyamide (PA), grijszwarte kleur, matte afwerking.
Vergrendeling
- Rotor van technopolymeer op basis van glasvezelversterkte polyamide (PA), grijszwarte kleur, matte afwerking. NBR rubber O-Ring.
- Messing stator M22x1,5.
- Zinklegering borgmoer M22x1,5.
- Zinklegering gevormde sluithendel, Dikte = 4 mm.
- Verzinkte stalen getande sluitring.
- Verzinkte stalen zelftappende schroef.
Sleutel
Op polyamide gebaseerd (PA) technopolymeer, grijs- zwarte kleur, matte afwerking.
Standaarduitvoering
Messing naaf, blind gat met schroefdraad.
- EBP-CH-T: driehoekige groef voor sleutel.
- EBP-CH-A: tweevleugelige groef voor sleutel.
Rotatie
90°.
Technische gegevens
Trekspanning en slagvastheid: de in de tabel vermelde waarden F1, F2, L1 en L2 zijn verkregen tijdens breekproeven die met de juiste dynamometrische apparatuur zijn uitgevoerd onder de in de figuur aangegeven testomstandigheden bij omgevingstemperatuur.
De waarde F3 in de tabel geeft de belasting bij tractie in gesloten toestand van de handgreep weer.
Montage-instructies
- Boor de gaten in de deur volgens het meegeleverde sjabloon.
- Plaats de handgreep.
- Schroef de moer op de stator en de schroef in het tapgat om de handgreep aan de deur te bevestigen.
- Monteer de rotor in de zitting van de handgreep.
- Bevestig de hendel aan het uiteinde van de rotor door middel van een sluitring en een draadbout.
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
l1 |
F3[N] |
F1 |
Gewicht (g) |
L1[J] |
F2 |
L2[J] |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Filter |
|
|
|
|
|
|
|
|||||
460120191 | EBP.140-CH-A-L10-B M6-C1 |
|
10 | 1000 | 2700 | 164 | 10 | 1800 | 4 | |||
460120149 | EBP.140-CH-A-L14-B M6-C1 |
|
14 | 1000 | 2700 | 164 | 10 | 1800 | 4 | |||
460120200 | EBP.140-CH-A-L16-B M6-C1 |
|
16 | 1000 | 2700 | 163 | 10 | 1800 | 4 | |||
460120174 | EBP.140-CH-A-L18-B M6-C1 |
|
18 | 1000 | 2700 | 163 | 10 | 1800 | 4 | |||
460120175 | EBP.140-CH-A-L20-B M6-C1 |
|
20 | 1000 | 2700 | 163 | 10 | 1800 | 4 | |||
460120192 | EBP.140-CH-A-L22-B M6-C1 |
|
22 | 1000 | 2700 | 164 | 10 | 1800 | 4 | |||
460120193 | EBP.140-CH-A-L24-B M6-C1 |
|
24 | 1000 | 2700 | 164 | 10 | 1800 | 4 | |||
460120201 | EBP.140-CH-A-L26-B M6-C1 |
|
26 | 1000 | 2700 | 165 | 10 | 1800 | 4 | |||
460120194 | EBP.140-CH-A-L28-B M6-C1 |
|
28 | 1000 | 2700 | 165 | 10 | 1800 | 4 | |||
460120202 | EBP.140-CH-A-L30-B M6-C1 |
|
30 | 1000 | 2700 | 165 | 10 | 1800 | 4 | |||
460120203 | EBP.140-CH-A-L32-B M6-C1 |
|
32 | 1000 | 2700 | 166 | 10 | 1800 | 4 | |||
460120204 | EBP.140-CH-A-L34-B M6-C1 |
|
34 | 1000 | 2700 | 166 | 10 | 1800 | 4 | |||
460120162 | EBP.140-CH-A-L36-B M6-C1 |
|
36 | 1000 | 2700 | 167 | 10 | 1800 | 4 | |||
460120150 | EBP.140-CH-A-L38-B M6-C1 |
|
38 | 1000 | 2700 | 167 | 10 | 1800 | 4 | |||
460120205 | EBP.140-CH-A-L40-B M6-C1 |
|
40 | 1000 | 2700 | 168 | 10 | 1800 | 4 | |||
460120176 | EBP.140-CH-A-L42-B M6-C1 |
|
42 | 1000 | 2700 | 168 | 10 | 1800 | 4 | |||
460120173 | EBP.140-CH-A-L6-B M6-C1 |
|
6 | 1000 | 2700 | 165 | 10 | 1800 | 4 |
