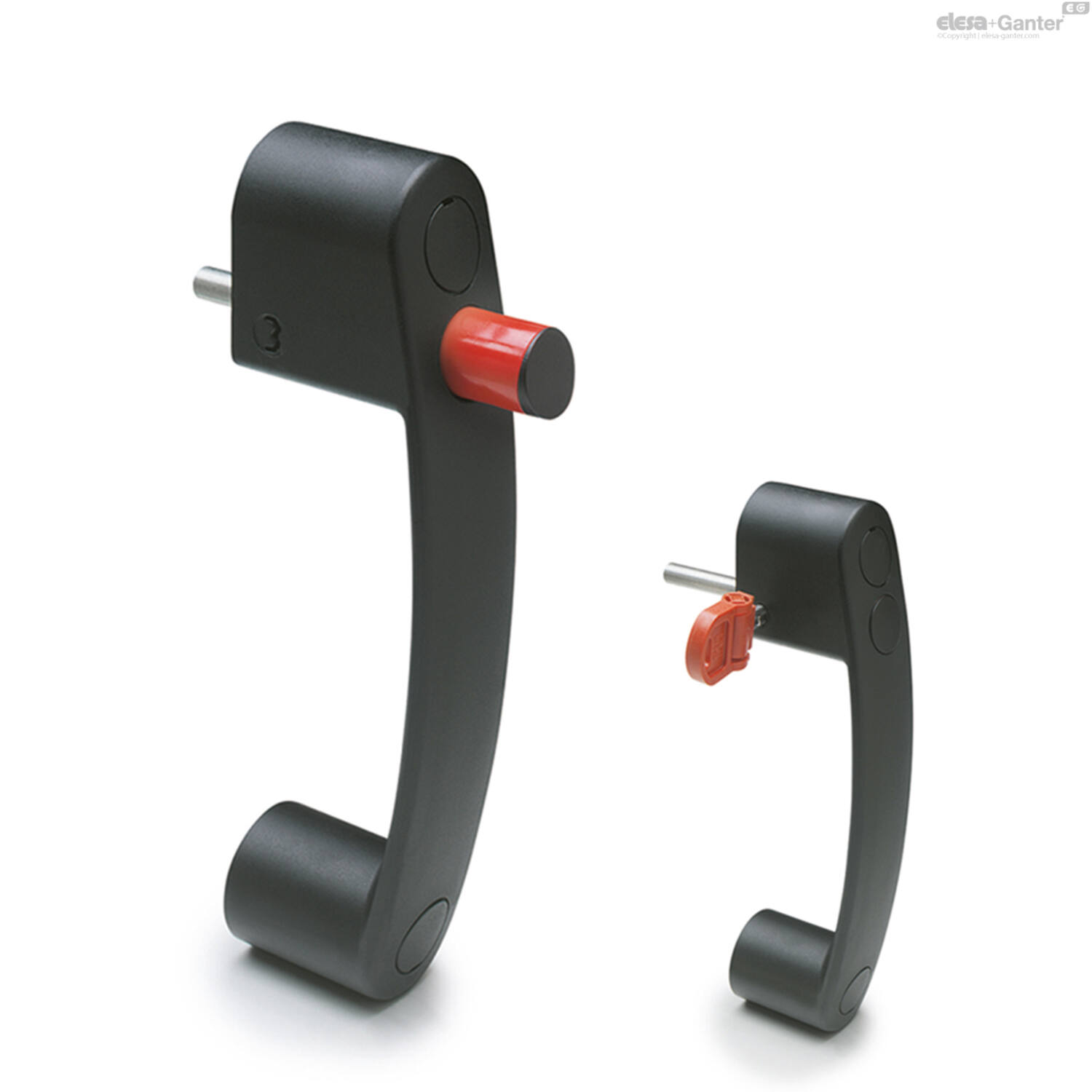

EBR-CH Handgreep met veiligheidsvergrendeling
EBR-CH 1
EBR-CH 2
EBR-CH 3
EBR-CH 4
EBR-CH 5

EBR-CH
Handgreep met veiligheidsvergrendeling

Opmerking: bijbehorende CSN Inklapbare sleutel wordt niet standaard meegeleverd en moet apart besteld worden.

Bekijk volledig
__logo__g8030__ __logo__ERGO__ __logo__RoHS__ __logo__PA__ __logo__g13030__

Omschrijving

1Belangrijkste specificaties

Materiaal

Technopolymeer op basis van glasvezelversterkte polyamide (PA) met anti-inbraakprofiel, grijs-zwarte kleur, matte afwerking.

Drukknop

Drukknop van technopolymeer op basis van acetaalhars (POM) met cilindrisch deel in rode kleur.

Kapjes

Technopolymeer in Ergostyle-kleuren, glanzende afwerking; geleverd bij de handgreep, press-fit montage, verwijderbaar met een schroevendraaier.

Ook verkrijgbaar als afzonderlijk verkocht accessoire (zie tabel ECA.).

Standaarduitvoering

Doorvoergaten voor cilinderkopschroeven met binnenzeskant.

Beveiligingssleutel met anti-inbraakprofiel (moet afzonderlijk worden besteld)

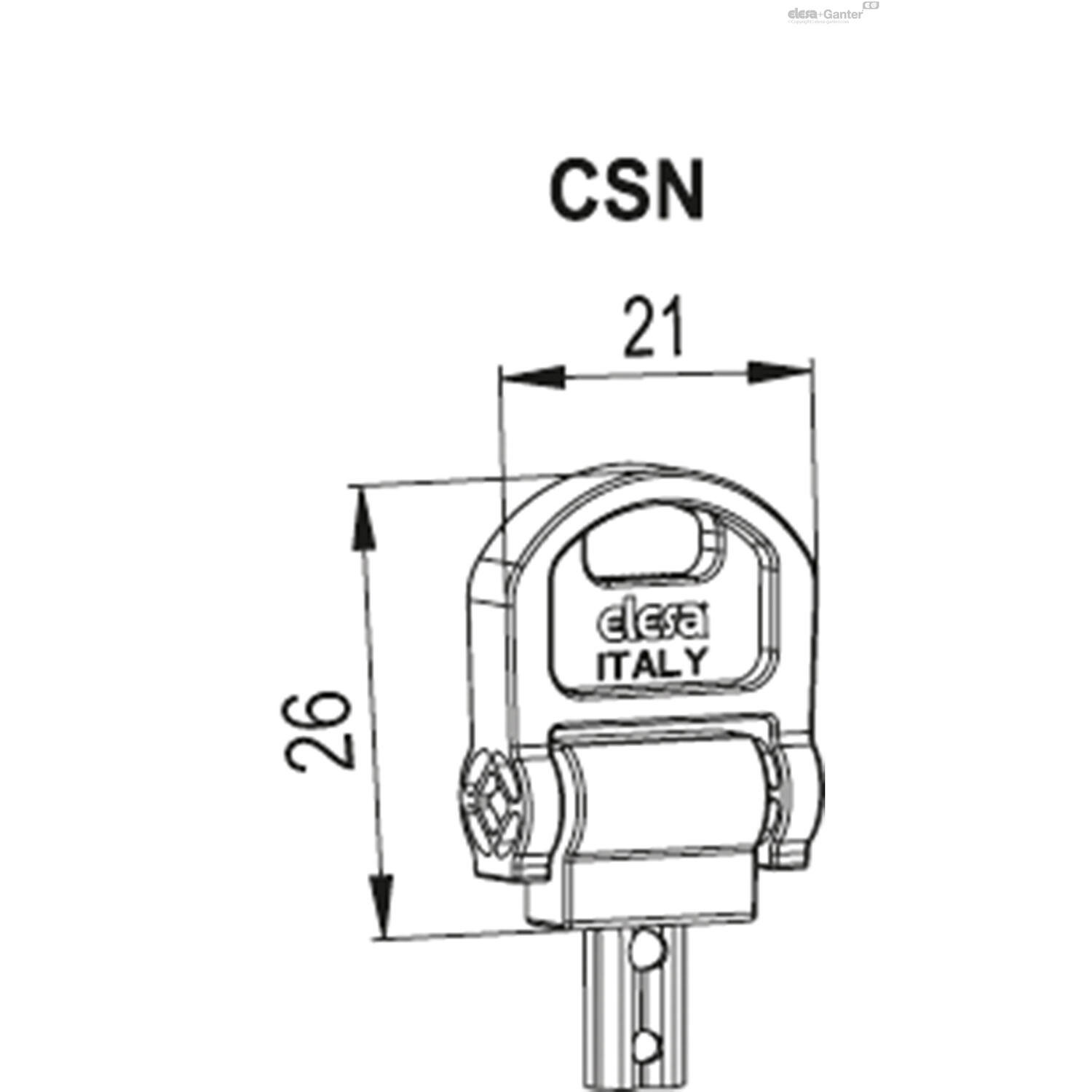

CSN (code 6951): wegklapbare sleutel van technopolymeer op basis van acetaalhars (POM), rode kleur, roestvrijstalen inzetstuk.

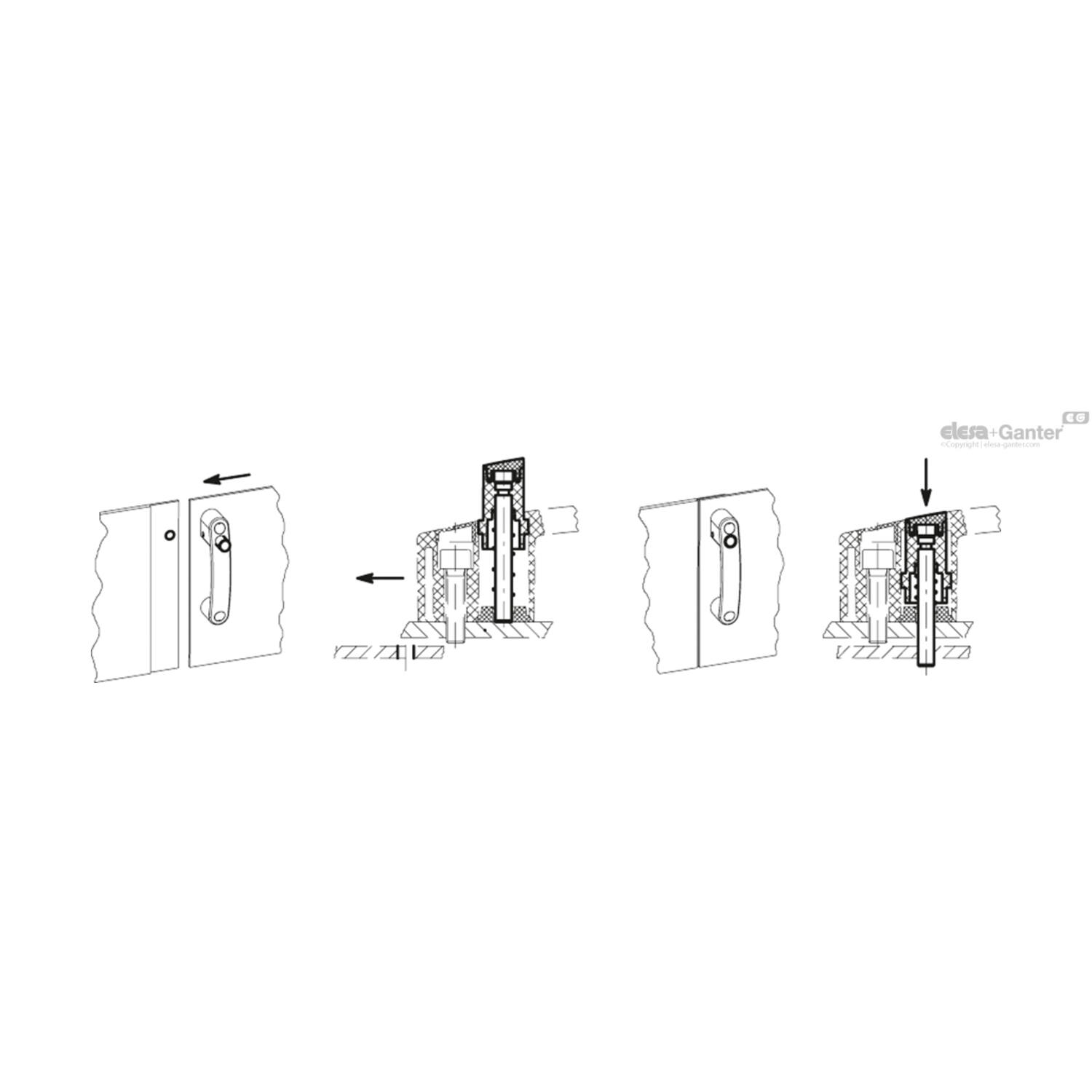

Werking van de veiligheidsvoorziening

Deuren met EBR-CH handgreep kunnen alleen door geautoriseerde personen geopend worden, door de sleutel met anti-inbraakprofiel in het slot te steken.

Sluiten: druk op de knop, zodat het rode cilindrische deel van de knop volledig in de handgreep beweegt tot een klik te horen is (sleutel mag niet worden ingevoerd tijdens het sluiten).

Wanneer de handgreep gesloten is, mag de sleutel niet in zijn gleuf zitten.

Openen: steek de sleutel in het slot (zonder deze te draaien) en druk om de interne voorziening te vergrendelen.

Vereiste kracht voor losmaken: ongeveer 50 N.

De EBR-CH-handgreep kan worden gemonteerd met de gewone EBR-handgreep.



2Algemene informatie

Technische gegevens

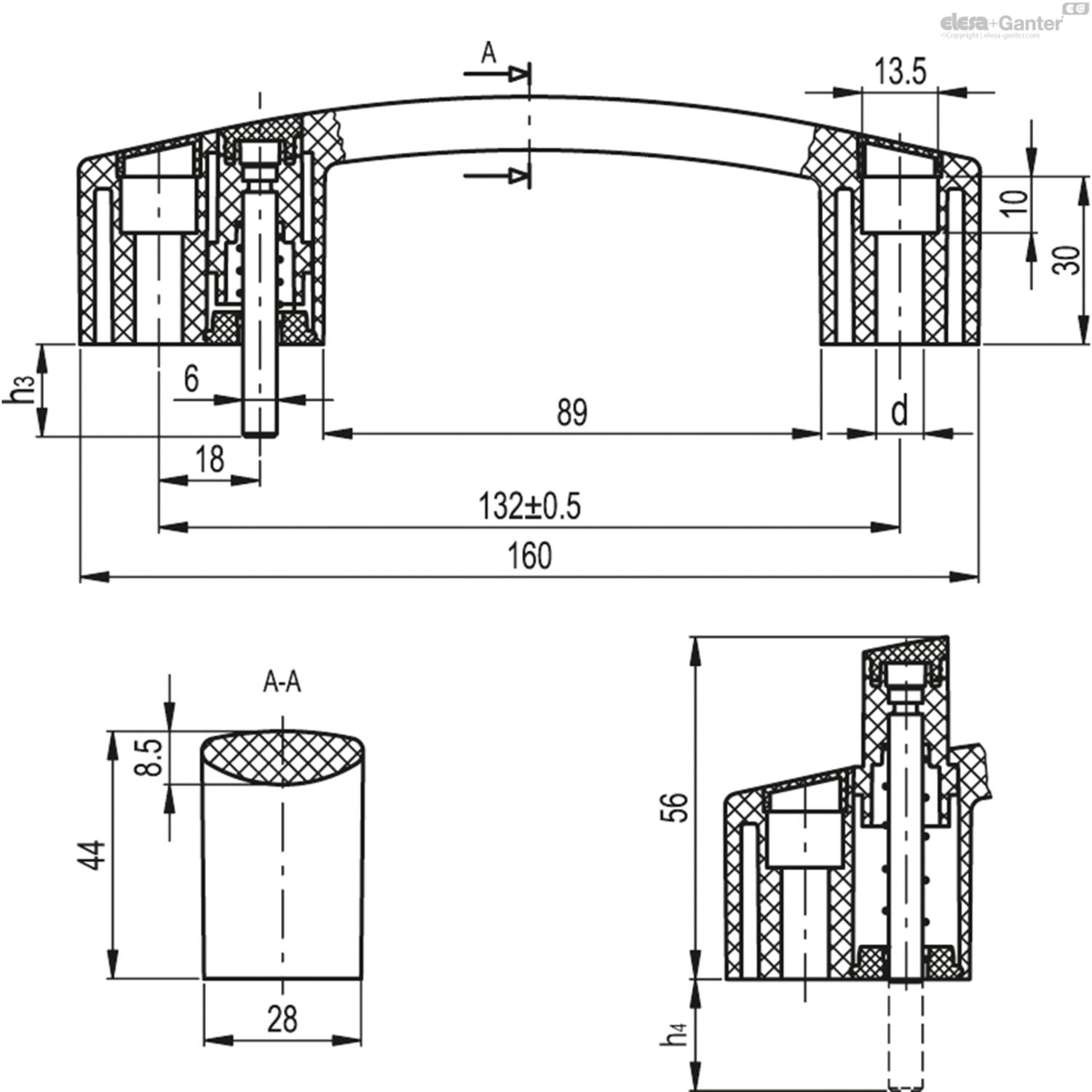

Trekspanning en slagvastheid: de in de tabel vermelde waarden F1, F2, L1 en L2 zijn verkregen tijdens breekproeven die met de juiste dynamometrische apparatuur zijn uitgevoerd onder de in de figuur aangegeven testomstandigheden bij omgevingstemperatuur.

3Overige uitvoeringen

Speciale uitvoering op aanvraag

  • Sleutelklemsysteem met kogel en veer in AISI 316 RVS.

Een bal- en terugveersysteem zorgt ervoor dat de sleutel niet verloren kan gaan als deze in het slot blijft zitten als de deur wordt geopend.

  • Lagere kracht voor invoer van de veiligheidssleutel (ongeveer 30 N).

Om deze versie te bestellen, moet het suffix -F30 worden toegevoegd aan de code en de beschrijving na selectie van de gewenste versie.

Uitvoering

EBR-CH
EBR-CH Beugelgreep , Technopolymeer, met veiligheidsvergrendeling
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
460113839 EBR.150-CH-6-16-C1
€ 34,67
460113895 EBR.150-CH-6-16-C2
€ 34,67
460113896 EBR.150-CH-6-16-C3
€ 34,67
460113840 EBR.150-CH-6-16-C4
€ 34,67
460113828 EBR.150-CH-6-16-C5
€ 34,67
460113897 EBR.150-CH-6-16-C6
€ 34,67
460113803 EBR.150-CH-6-52-C1
€ 34,67
460113804 EBR.150-CH-6-52-C2
€ 34,67
460113841 EBR.150-CH-6-52-C3
€ 34,67
460113862 EBR.150-CH-6-52-C4
€ 34,67
460113805 EBR.150-CH-6-52-C5
€ 34,67
460113806 EBR.150-CH-6-52-C6
€ 34,67
460113807 EBR.150-CH-6-60-C1
€ 34,67
460113843 EBR.150-CH-6-60-C2
€ 34,67
460113808 EBR.150-CH-6-60-C3
€ 34,67
460113876 EBR.150-CH-6-60-C4
€ 34,67
460113863 EBR.150-CH-6-60-C5
€ 34,67
460113809 EBR.150-CH-6-60-C6
€ 34,67
460113810 EBR.150-CH-6-65-C1
€ 34,67
460113877 EBR.150-CH-6-65-C2
€ 34,67
460113811 EBR.150-CH-6-65-C3
€ 34,67
460113865 EBR.150-CH-6-65-C4
€ 34,67
460113844 EBR.150-CH-6-65-C5
€ 34,67
460113878 EBR.150-CH-6-65-C6
€ 34,67
200105157 EBR.150-CH-6-81-C1
€ 34,67
460113812 EBR.150-CH-6-81-C2
€ 34,67
460113899 EBR.150-CH-6-81-C3
€ 34,67
460113813 EBR.150-CH-6-81-C4
€ 34,67
460113900 EBR.150-CH-6-81-C5
€ 34,67
460113845 EBR.150-CH-6-81-C6
€ 34,67
200105151 EBR.150-CH-8-16-C1
€ 34,67
200105152 EBR.150-CH-8-16-C2
€ 34,67
200105153 EBR.150-CH-8-16-C3
€ 34,67
200105154 EBR.150-CH-8-16-C4
€ 34,67
200105155 EBR.150-CH-8-16-C5
€ 34,67
200105156 EBR.150-CH-8-16-C6
€ 34,67
460113814 EBR.150-CH-8-52-C1
€ 34,67
460113815 EBR.150-CH-8-52-C2
€ 34,67
460113816 EBR.150-CH-8-52-C3
€ 34,67
460113846 EBR.150-CH-8-52-C4
€ 34,67
460113847 EBR.150-CH-8-52-C5
€ 34,67
460113848 EBR.150-CH-8-52-C6
€ 34,67
460113902 EBR.150-CH-8-60-C1
€ 34,67
460113868 EBR.150-CH-8-60-C2
€ 34,67
460113879 EBR.150-CH-8-60-C3
€ 34,67
460113849 EBR.150-CH-8-60-C4
€ 34,67
460113903 EBR.150-CH-8-60-C5
€ 34,67
460113817 EBR.150-CH-8-60-C6
€ 34,67
460113869 EBR.150-CH-8-65-C1
€ 34,67
460113880 EBR.150-CH-8-65-C2
€ 34,67
460113870 EBR.150-CH-8-65-C3
€ 34,67
460113905 EBR.150-CH-8-65-C4
€ 34,67

F1 [N]

Gewicht (g)

d

L1[J]

F2 [N]

h3

L2[J]

h4
2800 86 6.5 35 2900 16 8 N.v.t.
2800 86 6.5 35 2900 16 8 N.v.t.
2800 86 6.5 35 2900 16 8 N.v.t.
2800 86 6.5 35 2900 16 8 N.v.t.
2800 86 6.5 35 2900 16 8 N.v.t.
2800 86 6.5 35 2900 16 8 N.v.t.
2800 116 6.5 35 2900 52 8 36
2800 116 6.5 35 2900 52 8 36
2800 116 6.5 35 2900 52 8 36
2800 116 6.5 35 2900 52 8 36
2800 116 6.5 35 2900 52 8 36
2800 116 6.5 35 2900 52 8 36
2800 120 6.5 35 2900 60 8 44
2800 120 6.5 35 2900 60 8 44
2800 120 6.5 35 2900 60 8 44
2800 120 6.5 35 2900 60 8 44
2800 120 6.5 35 2900 60 8 44
2800 120 6.5 35 2900 60 8 44
2800 124 6.5 35 2900 65 8 49
2800 124 6.5 35 2900 65 8 49
2800 124 6.5 35 2900 65 8 49
2800 124 6.5 35 2900 65 8 49
2800 124 6.5 35 2900 65 8 49
2800 124 6.5 35 2900 65 8 49
2800 132 6.5 35 2900 81 8 65
2800 132 6.5 35 2900 81 8 65
2800 132 6.5 35 2900 81 8 65
2800 132 6.5 35 2900 81 8 65
2800 132 6.5 35 2900 81 8 65
2800 132 6.5 35 2900 81 8 65
2800 90 8.5 35 2900 16 8 N.v.t.
2800 90 8.5 35 2900 16 8 N.v.t.
2800 90 8.5 35 2900 16 8 N.v.t.
2800 90 8.5 35 2900 16 8 N.v.t.
2800 90 8.5 35 2900 16 8 N.v.t.
2800 90 8.5 35 2900 16 8 N.v.t.
2800 120 8.5 35 2900 52 8 36
2800 120 8.5 35 2900 52 8 36
2800 120 8.5 35 2900 52 8 36
2800 120 8.5 35 2900 52 8 36
2800 120 8.5 35 2900 52 8 36
2800 120 8.5 35 2900 52 8 36
2800 126 8.5 35 2900 60 8 44
2800 126 8.5 35 2900 60 8 44
2800 126 8.5 35 2900 60 8 44
2800 126 8.5 35 2900 60 8 44
2800 126 8.5 35 2900 60 8 44
2800 126 8.5 35 2900 60 8 44
2800 132 8.5 35 2900 65 8 49
2800 132 8.5 35 2900 65 8 49
2800 132 8.5 35 2900 65 8 49
2800 132 8.5 35 2900 65 8 49
