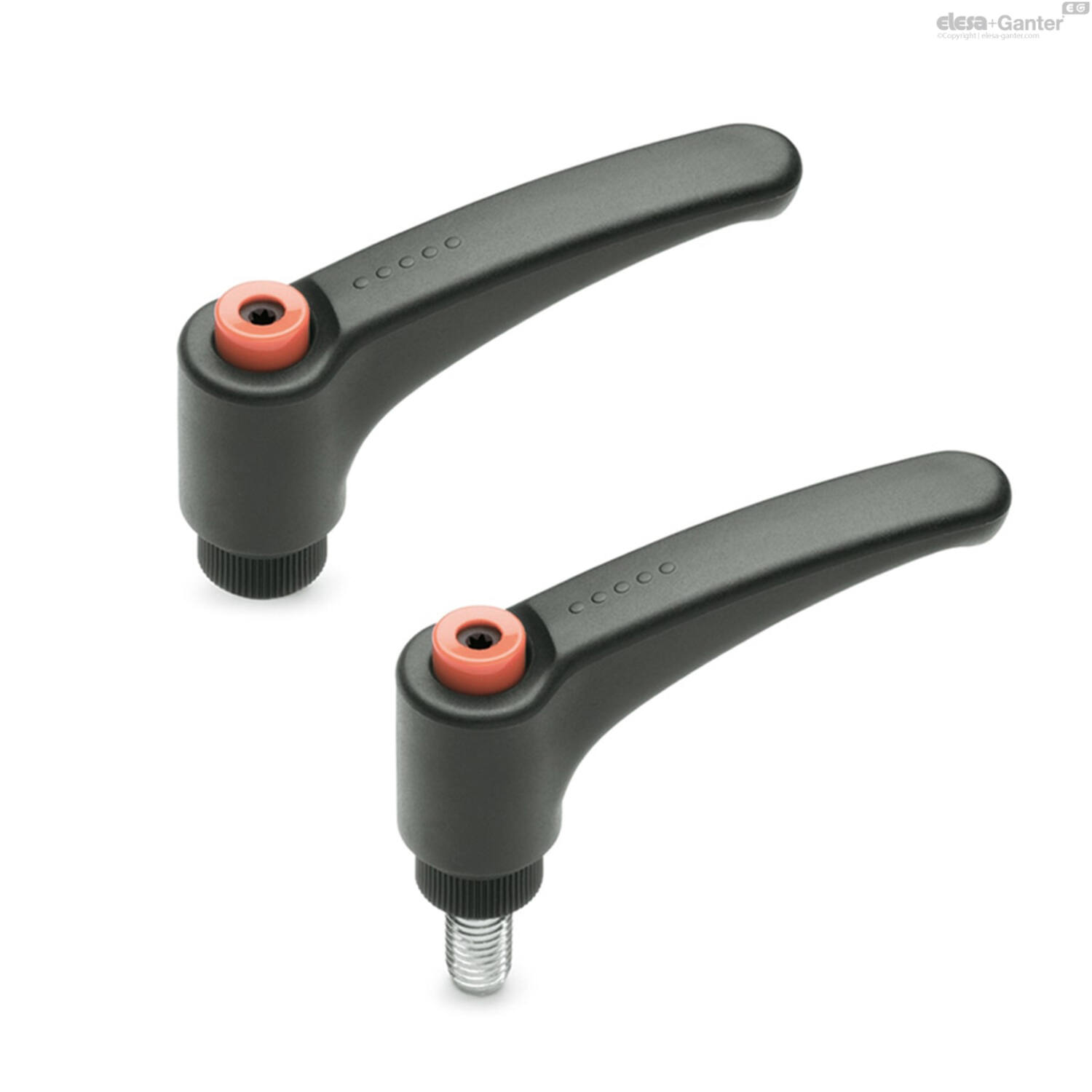

ERX-AV

Verstelbare handgrepen

Glasvezelversterkt technopolymeer op polyamide (PA) basis

Omschrijving

1Belangrijkste specificaties

Hendelbehuizing

Glasvezelversterkte technopolymeer op basis van polyamide (PA), grijszwarte kleur, matte afwerking.

Drukknop

Technopolymeer, RAL 2004 oranje kleur, glanzende afwerking. Op verzoek en bij voldoende hoeveelheden kan het worden geleverd in een van de andere Ergostyle-kleuren.

Standaarduitvoering

Klemelement uit technopolymeer versterkt met glasvezel met borgpen, zwarte kleur met knobbel op het uitstekende deel om het eerste aanhalen te vergemakkelijken. AISI 302 roestvrijstalen terugslagveer.

Voor snelmontage (ELESA-patent) stervormig gat met zes hoekpunten ISO 10664 voor TORX® T15-gereedschap (geregistreerd handelsmerk van TEXTRON INC.).

  • ERX-AV-B:messing naaf, blind gat met schroefdraad.
  • ERX-AV-p: verzinkt stalen draadstang, afgeschuind plat uiteinde UNI 947 : ISO 4753 (zie Technische gegevens).
2Algemene informatie

Eigenschappen en toepassing

Zelfs met een kunststof drukknop biedt de ERX-AV verstelbare handgreep de mogelijkheid om tijdens de montage snel te schroeven met behulp van elektrische of pneumatische schroevendraaiers met gecontroleerd aanhaalmoment.

Belastingsweerstand

Zie ERX..

3Speciale uitvoering op aanvraag

Speciale uitvoering op aanvraag

Hendelbehuizing in oranje kleur.

Naven en stangen met verschillende schroefdraad.

4Gebruiksinstructies

Gebruiksinstructies

Hef voor het klemmen de hendel op om de tanden van de klemverbinding los te maken en zet de hendel terug in de uitgangspositie. Door de hendel los te laten, schakelt de terugslagveer automatisch de tanden weer in.

Scroll onderstaande tabel om meer te zien

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD

h2

d6g

L#

l1

D1

Gewicht (g)

D

R

d1

Aantal tanden

h1

l

H

Filter
200404682 ERX.78-AV-p M10x20-C2 oranje
€ 3,88
12 M10 90.5 16 n.v.t. 58 24.5 78 19 24 45 20 54
200404683 ERX.78-AV-p M10x30-C2 oranje
€ 4,00
12 M10 90.5 16 19 64 24.5 78 19 24 45 30 54
200404684 ERX.78-AV-p M10x40-C2 oranje
€ 4,00
12 M10 90.5 16 19 70 24.5 78 19 24 45 40 54
200404685 ERX.78-AV-p M10x50-C2 oranje
€ 4,20
12 M10 90.5 16 19 76 24.5 78 19 24 45 50 54
