ERX-SST-RC

Verstelbare handgrepen

Hendelbehuizing

Glasvezelversterkte technopolymeer op basis van polyamide (PA), grijszwarte kleur, matte afwerking.

Drukknop

Technopolymeer, grijszwarte kleur, gepolijste afwerking

Elastische vork en elastische ring

Technopolymeer op basis van acetaalhars (POM), zwarte kleur.

Standaarduitvoeringen

Klemelement uit technopolymeer versterkt met glasvezel met borgpen, zwarte kleur met knobbel op het uitstekende deel om het eerste aanhalen te vergemakkelijken. AISI 302 roestvrijstalen terugslagveer.

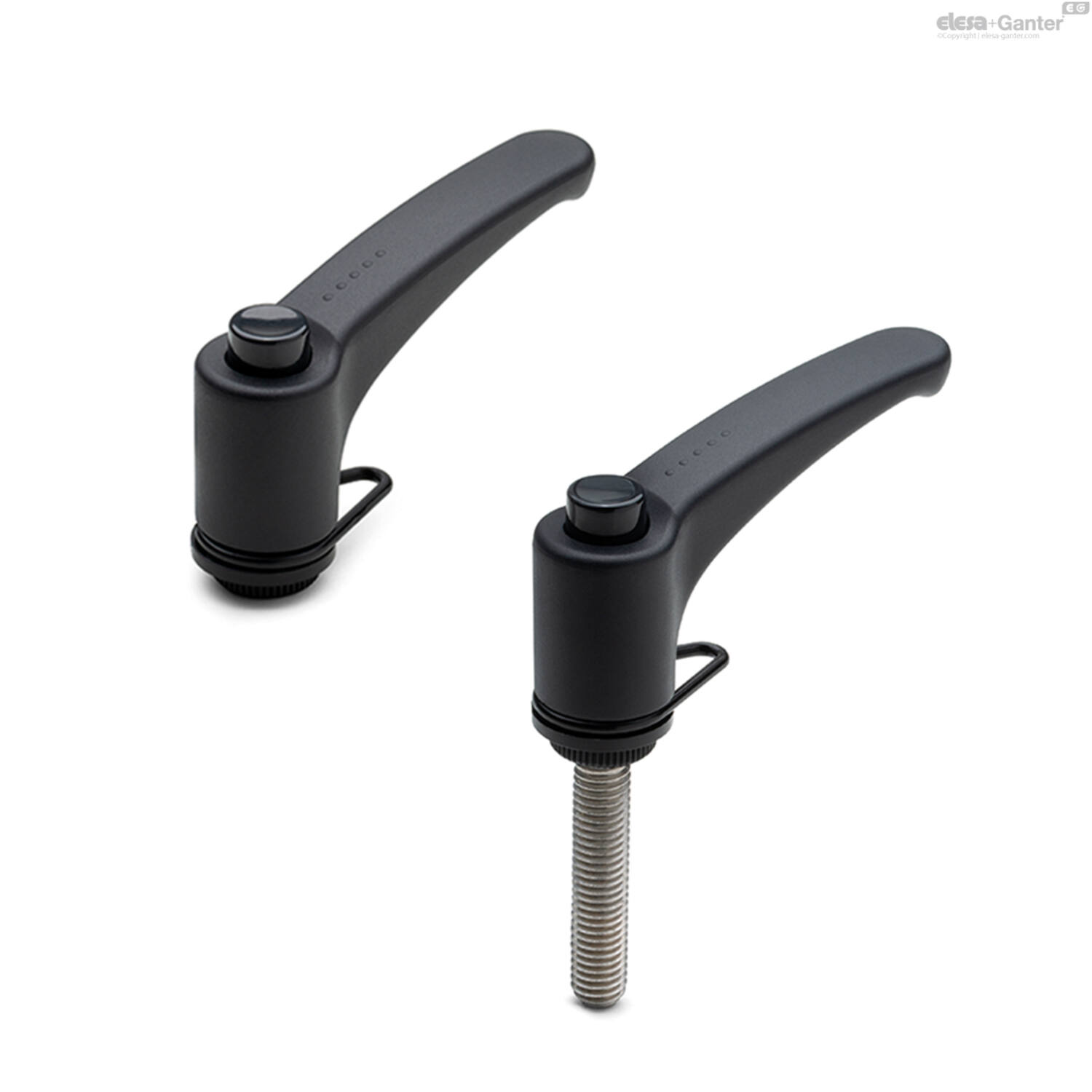

• ERX-SST-RC: AISI 303 roestvrijstalen naaf, blind gat met schroefdraad.

• ERX-SST-p-RC: AISI 303 RVS draadstang, afgeschuind plat uiteinde UNI 947 : ISO 4753 (zie Technische gegevens).

Eigenschappen en toepassing

De vork, die zich tussen de hendel en de elastische ring bevindt, kan vrij draaien.

Geschikt voor gebruik wanneer het verlies van de hendel vermeden moet worden.

Uitzonderlijk geschikt wanneer de draaihoek van de hendel beperkt is door een tekort aan ruimte.

In vergelijking met andere soorten verstelbare handgrepen met metalen borgschroef biedt deze oplossing:

• absolute elektrische isolatie voor de operator

• geen zichtbare stalen onderdelen die kunnen roesten

• gemakkelijker losmaken van de hendel.

Belastingsweerstand

Verstelbare handgrepen worden meestal gebruikt voor herhaaldelijk klemmen, in sommige gevallen met heel hoge frequentie.

Daarom is de belastingsweerstand (d.w.z. de weerstand tegen herhaaldelijk gebruik) van de handgreep heel belangrijk, en in het bijzonder de sterkte van het getande element dat de aanhaalkracht overbrengt van de handgreep naar het schroefdraadelement (naaf of stift).

De resultaten van verschillende laboratoriumtesten, uitgevoerd met een speciaal instrument dat de meest veeleisende gebruikscondities simuleert, hebben aangetoond dat bijv. de ERX.78 zonder problemen 100.000 aanhaalcycli kan weerstaan, onder de inwerking van een kracht van 490 N (zie grafiek).

Dankzij het speciale glasvezelversterkte technopolymeer kunnen de verstelbare handgrepen van ELESA veel hogere waarden van de belastingsweerstand garanderen dan die gegenereerd onder normale werkcondities.



Gebruiksinstructies

Om tijdens het vastdraaien de hendel aan te passen, tilt u de hendel op om de tanden van het klemelement los te maken en terug te brengen naar de uitgangspositie. Wanneer de hendel wordt losgelaten, grijpt de terugslagveer automatisch in de tanden.

Speciale uitvoeringen op aanvraag

• CT-S:  kogelkettingen van technopolymeer en RVS.

• GN 111:  kogelkettingen van RVS en messing.

• CV-T:  bevestigingskabels van polyethyleen en RVS.

• GN 111.2:  RVS bevestigingskabels.

• GN 111.4:  spiraalkabels van polyurethaan en RVS.
