ERZ.

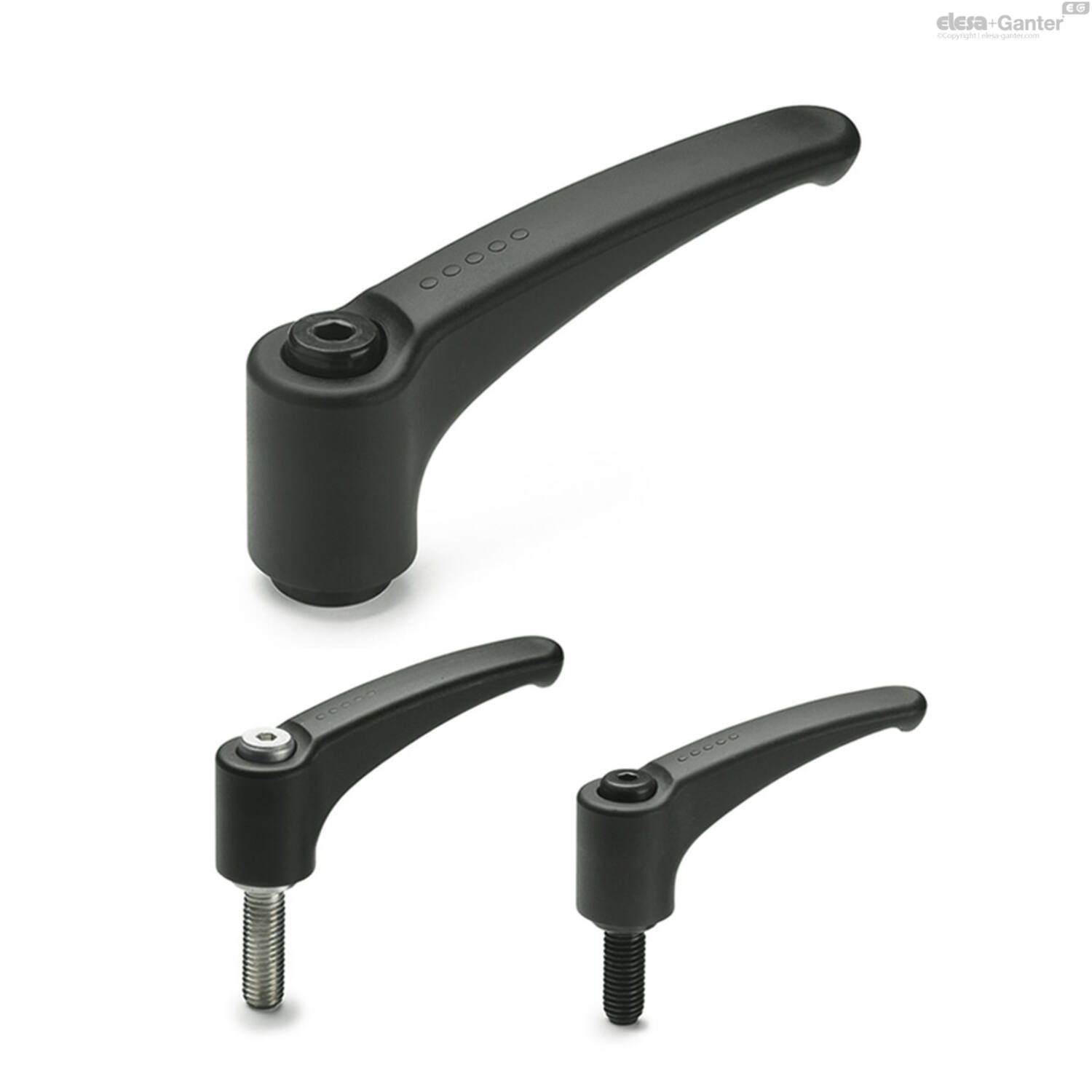

Verstelbare handgrepen

Glasvezelversterkt technopolymeer op polyamide (PA) basis

Omschrijving

1Belangrijkste specificaties

Hendelbehuizing

Glasvezelversterkte technopolymeer op basis van polyamide (PA), grijszwarte kleur, matte afwerking. Ingebouwd getand inzetstuk van de zinklegering voor koppeling aan het metalen klemelement.

Standaarduitvoeringen

  • ERZ-A: zwart-oxide stalen klemelement met gat met schroefdraad en borgschroef. AISI 302 roestvrijstalen terugslagveer.
  • ERZ-SST: AISI 303 roestvrijstalen klemelement met gat met schroefdraad en borgschroef. AISI 302 roestvrijstalen terugslagveer.
  • ERZ-p: zwart-oxide stalen klemelement met draadstang en borgschroef. AISI 302 roestvrijstalen terugslagveer.
  • ERZ-SST-p: AISI 303 roestvrijstalen klemelement met draadstang en borgschroef. AISI 302 roestvrijstalen terugslagveer.

Borgschroef met stervormig gat met zes hoekpunten voor TORX®.

2Algemene informatie

Eigenschappen en toepassing

Uitzonderlijk geschikt wanneer de draaihoek van de hendel beperkt is door een tekort aan ruimte.

De metalen tanden van het ingebouwde inzetstuk van zinklegering maken de montage van volledig uit metaal vervaardigde klemelementen mogelijk, die in geval van speciale montage-eisen door middel van bewerkingen eenvoudig kunnen worden aangepast.

3Speciale uitvoering op aanvraag

Speciale uitvoering op aanvraag

Hendelbehuizing in oranje kleur.

4Gebruiksinstructies

Gebruiksinstructies

Hef voor het klemmen de hendel op om de tanden van de klemverbinding los te maken en zet de hendel terug in de uitgangspositie. Door de hendel los te laten, schakelt de terugslagveer automatisch de tanden weer in.

Als de hendel niet 360° kan draaien, kan het klemelement eenvoudig worden vastgeschroefd met de zeshoekige inbusbout aan de voorzijde (na het losdraaien van de hendel).

* Geregistreerd handelsmerk van TEXTRON INC.
