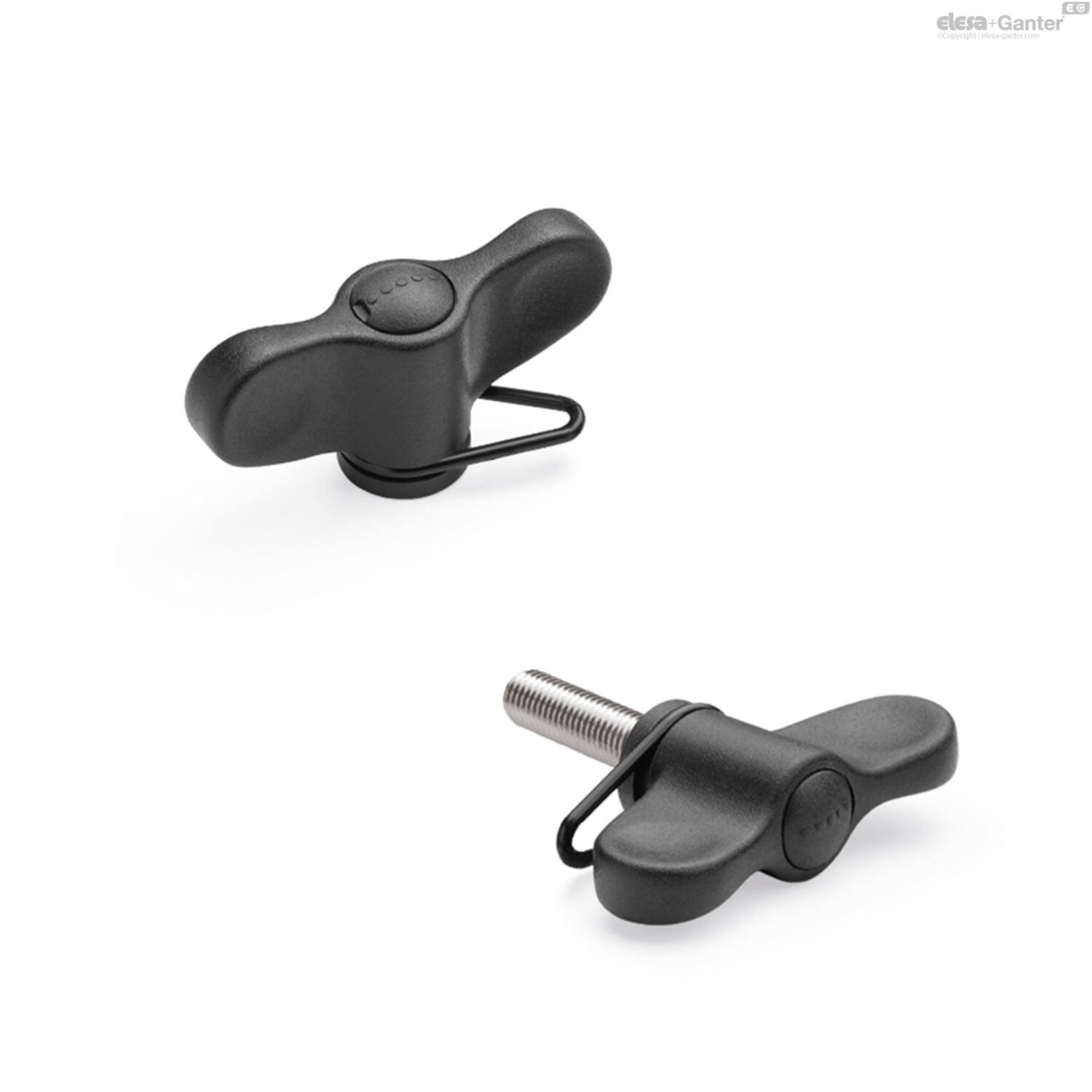

EWN-RC Vleugelmoeren en -bouten, ERGOSTYLE
EWN-SST-p-RC 1

EWN-RC
Vleugelmoeren en -bouten, ERGOSTYLE

Bekijk volledig
__logo__INOX__ __logo__RoHS__ __logo__PA__ __logo__POM__ __logo__g60_0__ __logo__ERGO__ __logo__ELE_OD__ __logo__Design9697__ __logo__IF95__

Omschrijving

1Belangrijkste specificaties

Materiaal

Glasvezelversterkte technopolymeer op basis van polyamide (PA), grijszwarte kleur, matte afwerking.

Elastische gaffel in acetaal gebaseerd technopolymeer (POM), zwarte kleur.

Naafdop

Technopolymeer op basis van polyamide (PA), grijs-zwarte kleur, matte afwerking, press-fit-montage, verwijderbaar met een schroevendraaier.

Standaarduitvoeringen

  • EWN-B-RC: messing naaf, geschroefd doorlopend gat.
  • EWN-SST-RC: AISI 303 RVS, geschroefd doorlopend gat.
  • EWN-p-RC: verzinkt stalen draadstang, afgeschuind plat uiteinde volgens UNI EN ISO 4753:2012 (zie Technische gegevens).
  • EWN-SST-p-RC: AISI 303 RVS schroefdraadeind, afgeschuind plat uiteinde UNI EN ISO 4753:2012 (zie Technische gegevens).
2Algemene informatie

Eigenschappen en toepassing

Geschikt waar het nodig is om het verlies van de vleugelmoer te voorkomen.

De elastische vork, gehuisvest in de groef van de knop, kan vrij draaien.

3Accessoires

Accessoires op aanvraag

  • CT-S kogelkettingen van technopolymeer en RVS.
  • GN 111 kogelkettingen van RVS en messing.
  • CV-T bevestigingskabels van polyethyleen en RVS.
  • GN 111.4 spiraalkabels van polyurethaan en RVS.

Uitvoering

EWN-p-RC
EWN-p-RC Vleugelbout, kunststof, ERGOSTYLE, verzinkt stalen draadeind, afgeschuind vlak uiteinde, elastisch
EWN-SST-p-RC
EWN-SST-p-RC Vleugelbout, kunststof, ERGOSTYLE, RVS draadeind, afgeschuind vlak uiteinde, elastisch
EWN-B-RC
EWN-B-RC Vleugelmoer, kunststof, ERGOSTYLE, messing bus, doorlopend gat, binnendraad, elastisch
EWN-SST-RC
EWN-SST-RC Vleugelmoer, kunststof, ERGOSTYLE, RVS bus, doorlopend gat, binnendraad, elastisch
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470080272 EWN.48-SST-p-M6x20-RC-C1
€ 5,05
470080273 EWN.48-SST-p-M6x30-RC-C1
€ 5,05
470080274 EWN.48-SST-p-M8x20-RC-C1
€ 5,32
470080275 EWN.48-SST-p-M8x30-RC-C1
€ 5,32
470080276 EWN.48-SST-p-M8x40-RC-C1
€ 5,32
470080286 EWN.55-SST-p-M8x20-RC-C1
€ 6,27
470080287 EWN.55-SST-p-M8x30-RC-C1
€ 6,27
470080288 EWN.55-SST-p-M8x40-RC-C1
€ 6,27
470080298 EWN.63-SST-p-M10x20-RC-C1
€ 7,27
470080299 EWN.63-SST-p-M10x30-RC-C1
€ 7,22
470080300 EWN.63-SST-p-M10x40-RC-C1
€ 7,27

d6g

L

Gewicht (g)

D

d

R

d1

l

B

C#[Nm]

r

l2
M6 24 17 47 47 20.5 13.5 24 7 11 20.5 5.5
M6 24 19 47 47 20.5 13.5 24 7 11 20.5 5.5
M8 24 20 47 47 20.5 13.5 24 7 11 20.5 5.5
M8 24 23 47 47 20.5 13.5 24 7 11 20.5 5.5
M8 24 26 47 47 20.5 13.5 24 7 11 20.5 5.5
M8 28 27 55 55 21.5 16 28 8 22 21.5 6.5
M8 28 30 55 55 21.5 16 28 8 22 21.5 6.5
M8 28 34 55 55 21.5 16 28 8 22 21.5 6.5
M10 32 40 63 63 22.5 19 32 9 48 22.5 7.5
M10 32 44 63 63 22.5 19 32 9 48 22.5 7.5
M10 32 52 63 63 22.5 19 32 9 48 22.5 7.5
