GA01 - GA02 - GA05
Positie tellers

Bekijk volledig
__logo__RoHS__ __logo__g100__ __logo__ELE_OD__

Omschrijving

1Belangrijkste specificaties

Doos

Verzinkt staal.

Bezel

AISI 303 roestvrij staal.

Venster

Glas.

Wijzerplaat

Naturel mat geanodiseerd aluminium.

Schaalverdeling rechtsom (D) of linksom (S), zwarte kleur.

Aflezing

De zwarte wijzer geeft het aantal omwentelingen van de spil vanaf de beginpositie (0) aan; de rode wijzer de fracties van de omwenteling.

Rotatie kogellager: maximale afleesnauwkeurigheid.

Verhouding

Om de verhouding te kiezen zie “Inleiding verticale positie-indicatoren”-.

2Algemene informatie

Eigenschappen en toepassing

De knoppen met integrale verticale positie-indicator zijn geschikt voor spillen met horizontale of max. 60° gekantelde as.

Om het handwiel te kiezen raadpleegt u de tabel “Handwielen/knoppen-mogelijke assemblage met indicatoren”-.

3Speciale uitvoering op aanvraag

Speciale uitvoering op aanvraag

  • Speciale wijzerplaat met logo of aangepaste schaalverdelingen
  • Speciale verhoudingen
  • Vulling met paraffine-olie, maximale continue bedrijfstemperatuur 40 °C
  • Enkele wijzer
  • Venster in plexiglas in plaats van glas.
Video's

Uitvoering

GA01 - GA02 - GA05
GA01 - GA02 - GA05 Klokteller, verzinkt staal, omlijsting RVS, schaalverdeling met de klok mee of tegen de klok in
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
201213310 GA01-0002-D
€ 104,04
470070830 GA01-0002-S
€ 104,04
470070832 GA01-0004-D
€ 104,04
470070833 GA01-0004-S
€ 104,04
470070835 GA01-0005-D
€ 104,04
470070836 GA01-0005-S
€ 104,04
470070838 GA01-0006-D
€ 104,04
470070839 GA01-0006-S
€ 104,04
470070841 GA01-0008-D
€ 104,04
470070842 GA01-0008-S
€ 104,04
470070844 GA01-0010-D
€ 104,04
470070845 GA01-0010-S
€ 104,04
470070847 GA01-0012-D
€ 104,04
470070848 GA01-0012-S
€ 104,04
470070850 GA01-0015-D
€ 104,04
470070851 GA01-0015-S
€ 104,04
470070853 GA01-0016-D
€ 104,04
470070854 GA01-0016-S
€ 104,04
470070856 GA01-0020-D
€ 104,04
470070857 GA01-0020-S
€ 104,04
470070859 GA01-0024-D
€ 104,04
470070860 GA01-0024-S
€ 104,04
470070862 GA01-0030-D
€ 104,04
470070863 GA01-0030-S
€ 104,04
470070865 GA01-0036-D
€ 104,04
470070866 GA01-0036-S
€ 104,04
470070868 GA01-0040-D
€ 104,04
470070869 GA01-0040-S
€ 104,04
470070871 GA01-0048-D
€ 104,04
470070872 GA01-0048-S
€ 104,04
470070874 GA01-0050-D
€ 104,04
470070875 GA01-0050-S
€ 104,04
470070877 GA01-0060-D
€ 104,04
470070878 GA01-0060-S
€ 104,04
470070880 GA01-0072-D
€ 104,04
470070881 GA01-0072-S
€ 104,04
470070883 GA01-0100-D
€ 104,04
470070884 GA01-0100-S
€ 104,04
470070886 GA01-0120-D
€ 104,04
470070887 GA01-0120-S
€ 104,04
470070889 GA02-0002-D
€ 115,80
470070890 GA02-0002-S
€ 115,80
470070892 GA02-0004-D
€ 115,80
470070893 GA02-0004-S
€ 115,80
470070895 GA02-0005-D
€ 115,80
470070896 GA02-0005-S
€ 115,80
470070898 GA02-0006-D
€ 115,80
470070899 GA02-0006-S
€ 115,80
470070901 GA02-0008-D
€ 115,80
470070902 GA02-0008-S
€ 115,80
470070904 GA02-0010-D
€ 115,80
470070905 GA02-0010-S
€ 115,80

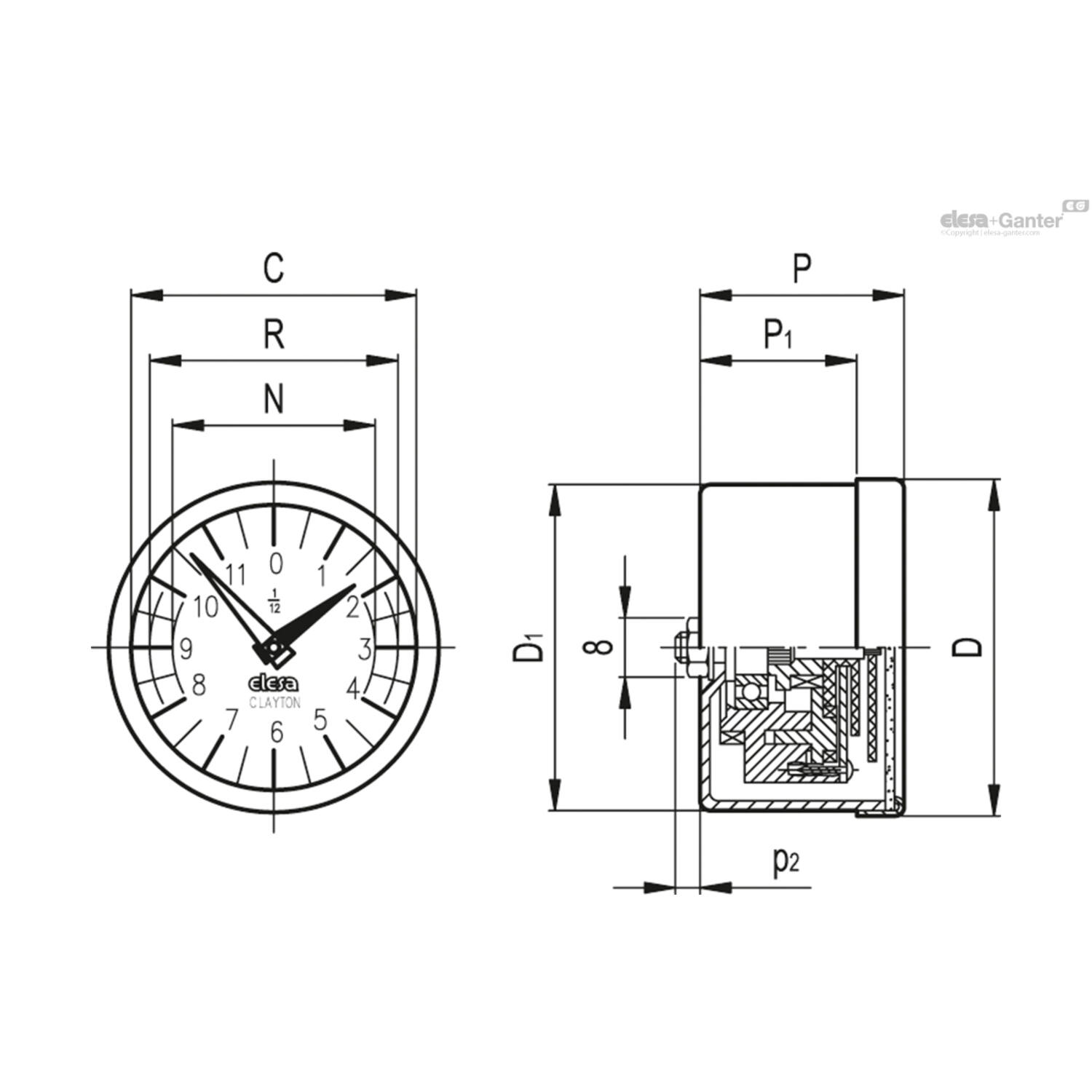

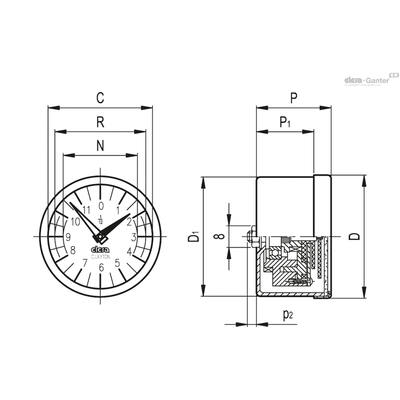

R

oplopend nummeren

C

p

Ratio

serie

Gewicht (g)

D

d1

N

P1
37 D 42 30 2 GA01 140 49.6 48.3 30 20.5
n.v.t. S n.v.t. n.v.t. 2 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 4 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 4 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 5 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 5 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 6 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 6 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 8 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 8 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 10 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 10 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 12 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 12 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 15 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 15 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 16 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 16 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 20 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 20 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 24 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 24 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 30 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 30 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 36 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 36 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 40 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 40 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 48 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 48 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 50 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 50 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 60 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 60 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 72 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 72 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 100 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 100 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 120 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 120 n.v.t. 140 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 2 n.v.t. 210 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 2 n.v.t. 210 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 4 n.v.t. 210 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 4 n.v.t. 210 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 5 n.v.t. 210 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 5 n.v.t. 210 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 6 n.v.t. 210 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 6 n.v.t. 210 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 8 n.v.t. 210 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 8 n.v.t. 210 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. D n.v.t. n.v.t. 10 n.v.t. 210 n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. S n.v.t. n.v.t. 10 n.v.t. 210 n.v.t. n.v.t. n.v.t. n.v.t.
