GA11 - GA12 Positie tellers
GA11 - GA12 1
GA11 - GA12 2
GA11 - GA12 3
GA11 - GA12 4

GA11 - GA12
Positie tellers

Bekijk volledig
__logo__RoHS__ __logo__IP67__ __logo__PA__ __logo__PA-T__ __logo__g100__ __logo__ELE_OD__

Omschrijving

1Belangrijkste specificaties

Doos

Glasvezelversterkte technopolymeer op basis van polyamide (PA), zwarte kleur, matte afwerking.

Gegoten spil.

Bezel

Technopolymeer. Gegoten over het venster.

Venster

Technopolymeer op basis van transparant polyamide (PA-T) (zo goed als onbreekbaar).

Bestand tegen oplosmiddelen, oliën, vetten en andere chemische stoffen (vermijd contact met alcohol tijdens de reiniging).

Wijzerplaat

Naturel mat geanodiseerd aluminium.

Schaalverdeling rechtsom (D) of linksom (S), zwarte kleur.

Aflezing

De zwarte wijzer geeft het aantal omwentelingen van de spil vanaf de beginpositie (0) aan; de rode wijzer de fracties van de omwenteling.

Rotatie kogellager: maximale afleesnauwkeurigheid.

Verhouding

Om de verhouding te kiezen zie Inleiding verticale positie-indicatoren.

IP-bescherming

Het ultrasoon lassen van het venster aan de behuizing garandeert de complete afdichting met beschermklasse IP 67, zie EN 60529 tabel.

2Algemene informatie

Eigenschappen en toepassing

De knoppen met integrale verticale positie-indicator zijn geschikt voor spillen met horizontale of max. 60° gekantelde as.

Om het handwiel te kiezen raadpleegt u de tabel Handwielen/knoppen-mogelijke assemblage met indicatoren.

3Speciale uitvoeringen op aanvraag

Speciale uitvoeringen op aanvraag

  • Speciale wijzerplaat met logo of aangepaste schaalverdelingen
  • Speciale verhoudingen
  • Vulling met paraffine-olie, maximale continue bedrijfstemperatuur 40 °C
  • Enkele wijzer
Video's

Uitvoering

GA11 - GA12
GA11 - GA12 Positie indicator , Technopolymeer, zwaartekracht
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
201215670 GA11-0002-D
€ 43,21
201215680 GA11-0002-S
€ 43,21
201215690 GA11-0004-D
€ 43,21
201215700 GA11-0004-S
€ 43,21
470000679 GA11-0005-D
€ 43,21
470000680 GA11-0005-S
€ 43,21
201215710 GA11-0006-D
€ 43,21
201215720 GA11-0006-S
€ 43,21
201215730 GA11-0008-D
€ 43,21
201215740 GA11-0008-S
€ 43,21
201200410 GA11-0010-D
€ 43,21
201200470 GA11-0010-S
€ 43,21
201200420 GA11-0012-D
€ 43,21
201200480 GA11-0012-S
€ 43,21
201200481 GA11-0015-D
€ 43,21
201200482 GA11-0015-S
€ 43,21
201215750 GA11-0016-D
€ 43,21
201215760 GA11-0016-S
€ 43,21
201200430 GA11-0020-D
€ 43,21
201200490 GA11-0020-S
€ 43,21
201200440 GA11-0024-D
€ 43,21
201200500 GA11-0024-S
€ 43,21
201200450 GA11-0030-D
€ 43,21
201200510 GA11-0030-S
€ 43,21
201215770 GA11-0036-D
€ 43,21
201215780 GA11-0036-S
€ 43,21
201200460 GA11-0040-D
€ 43,21
201200520 GA11-0040-S
€ 43,21
201200527 GA11-0048-D
€ 43,21
201200525 GA11-0048-S
€ 43,21
201215790 GA11-0050-D
€ 43,21
201215810 GA11-0060-D
€ 43,21
201215820 GA11-0060-S
€ 43,21
201215830 GA11-0072-D
€ 43,21
201215840 GA11-0072-S
€ 43,21
201215850 GA11-0100-D
€ 43,21
201215860 GA11-0100-S
€ 43,21
201215861 GA11-0120-D
€ 43,21
201215862 GA11-0120-S
€ 43,21
201215870 GA12-0002-D
€ 47,04
201215880 GA12-0002-S
€ 47,04
201215890 GA12-0004-D
€ 47,04
201215900 GA12-0004-S
€ 47,04
201215901 GA12-0005-D
€ 47,04
201215902 GA12-0005-S
€ 47,04
201200530 GA12-0006-D
€ 47,04
201200600 GA12-0006-S
€ 47,04
201215910 GA12-0008-D
€ 47,04
201215920 GA12-0008-S
€ 47,04
201200540 GA12-0010-D
€ 47,04
201200610 GA12-0010-S
€ 47,04
201200550 GA12-0012-D
€ 47,04

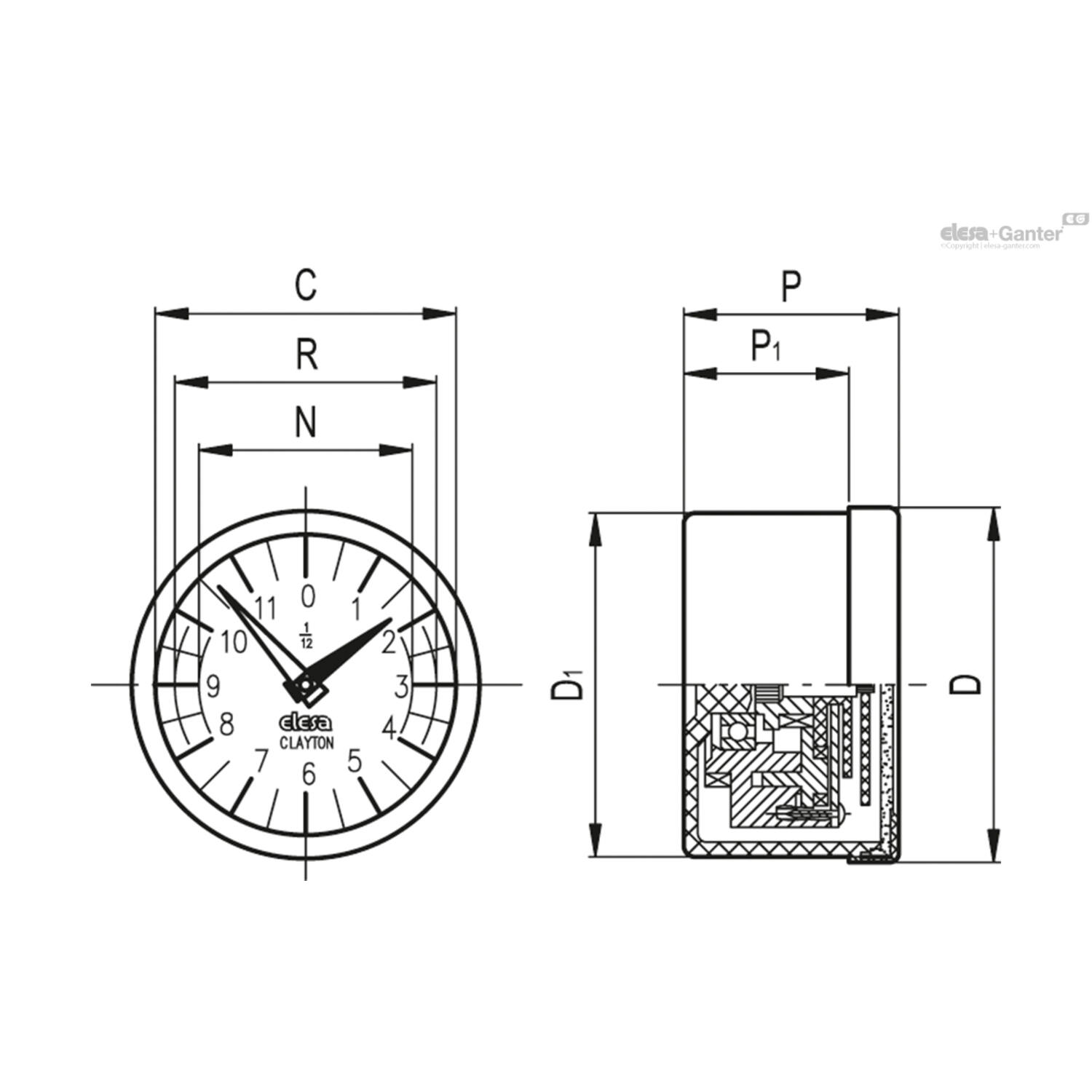

N

D1

p

Ratio

serie

Gewicht (g)

D

R

d1

oplopend nummeren

C

P1
30 48.2 30 2 GA11 107 49.8 37 48.2 D 42 23
30 48.2 30 2 GA11 107 49.8 37 48.2 S 42 23
30 48.2 30 4 GA11 106 49.8 37 48.2 D 42 23
30 48.2 30 4 GA11 107 49.8 37 48.2 S 42 23
30 48.2 30 5 GA11 107 49.8 37 48.2 D 42 23
30 48.2 30 5 GA11 107 49.8 37 48.2 S 42 23
30 n.v.t. 30 6 GA11 107 49.8 37 48.2 D 42 23
30 n.v.t. 30 6 GA11 107 49.8 37 48.2 S 42 23
30 n.v.t. 30 8 GA11 107 49.8 37 48.2 D 42 23
30 n.v.t. 30 8 GA11 107 49.8 37 48.2 S 42 23
30 n.v.t. 30 10 GA11 107 49.8 37 48.2 D 42 23
30 n.v.t. 30 10 GA11 107 49.8 37 48.2 S 42 23
30 n.v.t. 30 12 GA11 107 49.8 37 48.2 D 42 23
30 n.v.t. 30 12 GA11 107 49.8 37 48.2 S 42 23
30 n.v.t. 30 15 GA11 107 49.8 37 48.2 D 42 23
30 n.v.t. 30 15 GA11 107 49.8 37 48.2 S 42 23
30 48.2 30 16 GA11 107 49.8 37 48.2 D 42 23
30 48.2 30 16 GA11 107 49.8 37 48.2 S 42 23
30 48.2 30 20 GA11 107 49.8 37 48.2 D 42 23
30 48.2 30 20 GA11 107 49.8 37 48.2 S 42 23
30 n.v.t. 30 24 GA11 107 49.8 37 48.2 D 42 23
30 n.v.t. 30 24 GA11 107 49.8 37 48.2 S 42 23
30 n.v.t. 30 30 GA11 107 49.8 37 48.2 D 42 23
30 48.2 30 30 GA11 107 49.8 37 48.2 S 42 23
30 48.2 30 36 GA11 107 49.8 37 48.2 D 42 23
30 48.2 30 36 GA11 107 49.8 37 48.2 S 42 23
30 n.v.t. 30 40 GA11 107 49.8 37 48.2 D 42 23
30 n.v.t. 30 40 GA11 107 49.8 37 48.2 S 42 23
30 n.v.t. 30 48 GA11 107 49.8 37 48.2 D 42 23
30 n.v.t. 30 48 GA11 107 49.8 37 48.2 S 42 23
30 n.v.t. 30 50 GA11 107 49.8 37 48.2 D 42 23
30 n.v.t. 30 60 GA11 107 49.8 37 48.2 D 42 23
30 n.v.t. 30 60 GA11 107 49.8 37 48.2 S 42 23
30 n.v.t. 30 72 GA11 107 49.8 37 48.2 D 42 23
30 n.v.t. 30 72 GA11 107 49.8 37 48.2 S 42 23
30 48.2 30 100 GA11 107 49.8 37 48.2 D 42 23
30 48.2 30 100 GA11 107 49.8 37 48.2 S 42 23
30 48.2 30 120 GA11 107 49.8 37 48.2 D 42 23
30 48.2 30 120 GA11 107 49.8 37 48.2 S 42 23
44 n.v.t. 32 2 GA12 151 68.5 51 67.0 D 60 25
44 n.v.t. 32 2 GA12 151 68.5 51 67.0 S 60 25
44 n.v.t. 32 4 GA12 151 68.5 51 67.0 D 60 25
44 n.v.t. 32 4 GA12 151 68.5 51 67.0 S 60 25
44 n.v.t. 32 5 GA12 151 68.5 51 67.0 D 60 25
44 n.v.t. 32 5 GA12 151 68.5 51 67.0 S 60 25
44 n.v.t. 32 6 GA12 151 68.5 51 67.0 D 60 25
44 n.v.t. 32 6 GA12 151 68.5 51 67.0 S 60 25
44 n.v.t. 32 8 GA12 151 68.5 51 67.0 D 60 25
44 n.v.t. 32 8 GA12 151 68.5 51 67.0 S 60 25
44 n.v.t. 32 10 GA12 151 68.5 51 67.0 D 60 25
44 n.v.t. 32 10 GA12 151 68.5 51 67.0 S 60 25
44 n.v.t. 32 12 GA12 151 68.5 51 67.0 D 60 25
