GN 000.4
Koppelingsset
Omschrijving
Staal
nitreer-
Lageroppervlak gegrond en/of met PTFE-afdeklaag
De met PTFE beklede oppervlakken van de koppelhulpstukken GN 000.4 geven een minimale frictie tussen de draagoppervlakken, zelfs als de smering wordt verwaarloosd.
Er is een oliegat aangebracht dat in het volledig geassembleerde veiligheidshandwiel verbinding maakt met de wielnaaf.

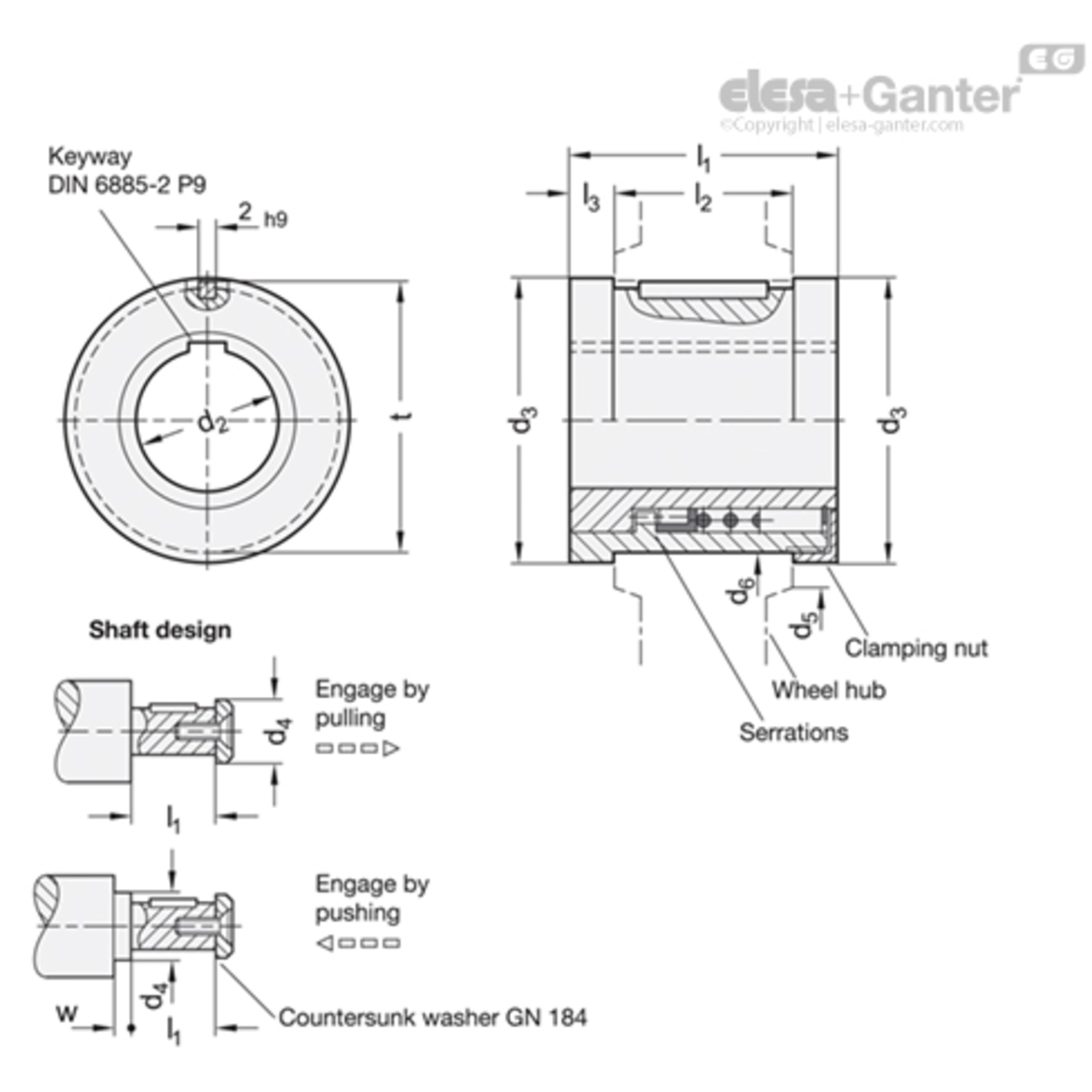

De lengte van de wielnaaf l2 kan worden ingesteld door de klemmoer te draaien volgens de waarden in de tabel.
Scroll horizontaal onderaan de tabel en / of selecteer filters voor het gewenste resultaat
Code |
Omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
d5 Min. van handwiel |
l1 |
d6 -0.03 boring van het gat |
l2 ±0.1 |
l3 |
Gewicht (g) |
d2 H7 |
w min |
t |
d4 max |
No |
d3 |
d1 handwiel 321 322 323 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Selecteer |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
100300100 | GN 000.4-1-K12 |
|
29 | 28.5 | 25 | 18 | 19 | 5 | 81 | K 12 | 4 | 26 | 17 | 1 | 28 | 125 | |||
100300110 | GN 000.4-2-K14 |
|
33 | 32.5 | 29 | 19 | 20 | 6 | 123 | K 14 | 4 | 30 | 21 | 2 | 32 | 140 | |||
100310320 | GN 000.4-2-K16 |
|
33 | 32.5 | 29 | 19 | 20 | 6 | 110 | K 16 | 4 | 30 | 21 | 2 | 32 | 140 | |||
100300120 | GN 000.4-3-K18 |
|
39 | 36.5 | 35 | 24 | 6 | 190 | K 18 | 4 | 36 | 26 | 3 | 38 | 160 | |||
100310330 | GN 000.4-3-K20 |
|
39 | 36.5 | 35 | 24 | 6 | 173 | K 20 | 4 | 36 | 26 | 3 | 38 | 200 | |||
100300130 | GN 000.4-4-K22 |
|
46 | 47.5 | 41 | 28 | 12 | 349 | K 22 | 4 | 42 | 30 | 4 | 45 | 250 |
