GN 101.1 Verstelbare handgrepen
GN-101.1 1

GN 101.1
Verstelbare handgrepen

Zink spuitgiet met gekleurde kunststofcoating mat

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Handgreep

Gegoten zinklegering

Gepoedercoat

  • zwart, RAL 9005, textuurafwerking SW
  • Oranje, RAL 2004, textuurafwerking OS

Inzetstuk / borgschroef

RVS AISI 303

2Informatie

Verstelbare handhendels GN 101.1 zijn ideaal wanneer onderdelen in een beperkte ruimte of in een bepaalde positie van de hendel moeten worden geklemd. Het middelste inzetstuk is verbonden met de hendel via vertandingen die gemakkelijk kunnen worden losgemaakt.

Door aan de hendel te trekken, worden de vertandingen ontkoppeld en kan deze in de ideale klempositie worden gedraaid. Bij het loslaten van de hendel worden de vertandingen automatisch weer ingeschakeld.

3Technische informatie

Uitvoering

GN-101.1

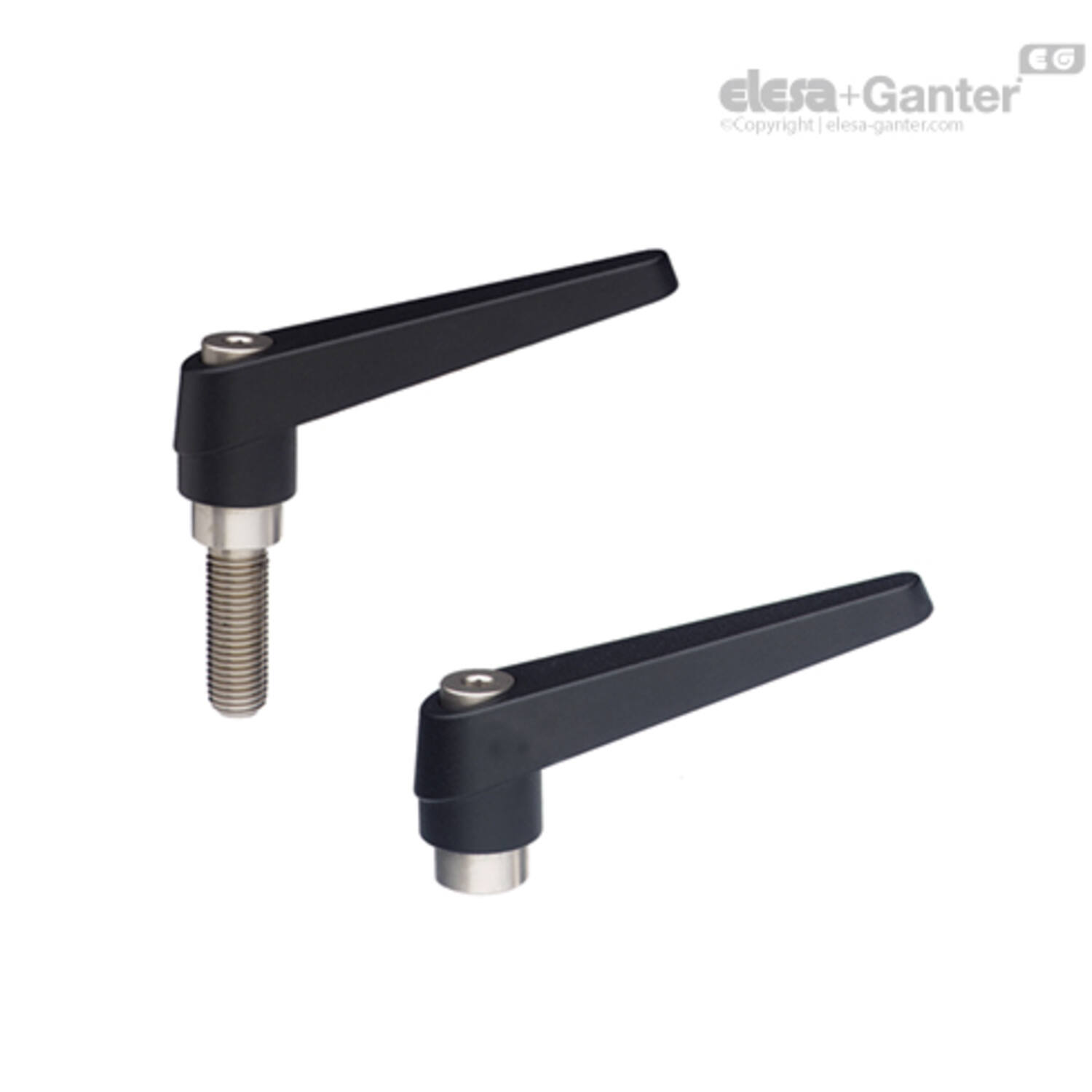

GN-101.1 Verstelbare klemhendel, zink spuitgiet met gekleurde kunststofcoating, RVS knop en draadeind
GN 101.1
GN 101.1 Verstelbare klemhendel, zink spuitgiet met gekleurde kunststofcoating, RVS knop en bus, blind gat met binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100417093 GN 101.1-14-M5-12-OS
€ 8,37
100417094 GN 101.1-14-M5-12-SW
€ 8,37
100417095 GN 101.1-14-M5-16-OS
€ 8,64
100417096 GN 101.1-14-M5-16-SW
€ 8,64
100417097 GN 101.1-14-M5-20-OS
€ 8,61
100417098 GN 101.1-14-M5-20-SW
€ 8,61
100417099 GN 101.1-14-M5-25-OS
€ 8,98
100417100 GN 101.1-14-M5-25-SW
€ 8,98
100417101 GN 101.1-14-M5-32-OS
€ 8,95
100417102 GN 101.1-14-M5-32-SW
€ 8,95
100417103 GN 101.1-14-M5-40-OS
€ 9,59
100417104 GN 101.1-14-M5-40-SW
€ 9,59
100417105 GN 101.1-14-M5-50-OS
€ 9,96
100417106 GN 101.1-14-M5-50-SW
€ 9,96
100417109 GN 101.1-14-M6-12-OS
€ 8,37
100417110 GN 101.1-14-M6-12-SW
€ 8,37
100417111 GN 101.1-14-M6-16-OS
€ 8,64
100417112 GN 101.1-14-M6-16-SW
€ 8,64
100417113 GN 101.1-14-M6-20-OS
€ 8,61
100417114 GN 101.1-14-M6-20-SW
€ 8,61
100417115 GN 101.1-14-M6-25-OS
€ 8,98
100417116 GN 101.1-14-M6-25-SW
€ 8,98
100417117 GN 101.1-14-M6-32-OS
€ 8,95
100417118 GN 101.1-14-M6-32-SW
€ 8,95
100417119 GN 101.1-14-M6-40-OS
€ 9,59
100417120 GN 101.1-14-M6-40-SW
€ 9,59
100417121 GN 101.1-14-M6-50-OS
€ 9,96
100417122 GN 101.1-14-M6-50-SW
€ 9,96
100417125 GN 101.1-18-M6-16-OS
€ 10,47
100417126 GN 101.1-18-M6-16-SW
€ 10,47
100417127 GN 101.1-18-M6-20-OS
€ 10,71
100417128 GN 101.1-18-M6-20-SW
€ 10,71
100417129 GN 101.1-18-M6-25-OS
€ 11,13
100417130 GN 101.1-18-M6-25-SW
€ 11,13
100417131 GN 101.1-18-M6-32-OS
€ 11,44
100417132 GN 101.1-18-M6-32-SW
€ 11,44
100417133 GN 101.1-18-M6-40-OS
€ 12,10
100417134 GN 101.1-18-M6-40-SW
€ 12,10
100417135 GN 101.1-18-M6-50-OS
€ 12,59
100417136 GN 101.1-18-M6-50-SW
€ 12,59
100417137 GN 101.1-18-M6-63-OS
€ 13,69
100417138 GN 101.1-18-M6-63-SW
€ 13,69
100417141 GN 101.1-18-M8-16-OS
€ 10,47
100417142 GN 101.1-18-M8-16-SW
€ 10,47
100417143 GN 101.1-18-M8-20-OS
€ 10,71
100417144 GN 101.1-18-M8-20-SW
€ 10,71
100417145 GN 101.1-18-M8-25-OS
€ 11,13
100417146 GN 101.1-18-M8-25-SW
€ 11,13
470000760 GN 101.1-18-M8-32-OS
€ 11,44
100417147 GN 101.1-18-M8-32-SW
€ 11,44
100417148 GN 101.1-18-M8-40-OS
€ 12,10
100417149 GN 101.1-18-M8-40-SW
€ 12,10

h2

d2

l1

h3 ≈

Gewicht (g)

d1

h1

d3

h4

l2
4.5 M 5 12 35 39 14 25 10 3.5 45
4.5 M 5 12 35 39 14 25 10 3.5 45
4.5 M 5 16 35 39 14 25 10 3.5 45
4.5 M 5 16 35 39 14 25 10 3.5 45
4.5 M 5 20 35 39 14 25 10 3.5 45
4.5 M 5 20 35 39 14 25 10 3.5 45
4.5 M 5 25 35 40 14 25 10 3.5 45
4.5 M 5 25 35 40 14 25 10 3.5 45
4.5 M 5 32 35 41 14 25 10 3.5 45
4.5 M 5 32 35 41 14 25 10 3.5 45
4.5 M 5 40 35 42 14 25 10 3.5 45
4.5 M 5 40 35 42 14 25 10 3.5 45
4.5 M 5 50 35 43 14 25 10 3.5 45
4.5 M 5 50 35 43 14 25 10 3.5 45
4.5 M 6 12 35 39 14 25 10 3.5 45
4.5 M 6 12 35 39 14 25 10 3.5 45
4.5 M 6 16 35 40 14 25 10 3.5 45
4.5 M 6 16 35 40 14 25 10 3.5 45
4.5 M 6 20 35 40 14 25 10 3.5 45
4.5 M 6 20 35 40 14 25 10 3.5 45
4.5 M 6 25 35 39 14 25 10 3.5 45
4.5 M 6 25 35 39 14 25 10 3.5 45
4.5 M 6 32 35 43 14 25 10 3.5 45
4.5 M 6 32 35 43 14 25 10 3.5 45
4.5 M 6 40 35 41 14 25 10 3.5 45
4.5 M 6 40 35 41 14 25 10 3.5 45
4.5 M 6 50 35 46 14 25 10 3.5 45
4.5 M 6 50 35 46 14 25 10 3.5 45
6.5 M 6 16 45 77 18 31 13.5 4 62
6.5 M 6 16 45 77 18 31 13.5 4 62
6.5 M 6 20 45 78 18 31 13.5 4 62
6.5 M 6 20 45 78 18 31 13.5 4 62
6.5 M 6 25 45 79 18 31 13.5 4 62
6.5 M 6 25 45 79 18 31 13.5 4 62
6.5 M 6 32 45 82 18 31 13.5 4 62
6.5 M 6 32 45 82 18 31 13.5 4 62
6.5 M 6 40 45 81 18 31 13.5 4 62
6.5 M 6 40 45 83 18 31 13.5 4 62
6.5 M 6 50 45 83 18 31 13.5 4 62
6.5 M 6 50 45 85 18 31 13.5 4 62
6.5 M 6 63 45 85 18 31 13.5 4 62
6.5 M 6 63 45 80 18 31 13.5 4 62
6.5 M 8 16 45 80 18 31 13.5 4 62
6.5 M 8 16 45 80 18 31 13.5 4 62
6.5 M 8 20 45 80 18 31 13.5 4 62
6.5 M 8 20 45 80 18 31 13.5 4 62
6.5 M 8 25 45 83 18 31 13.5 4 62
6.5 M 8 25 45 83 18 31 13.5 4 62
6.5 M 8 32 45 85 18 31 13.5 4 62
6.5 M 8 32 45 85 18 31 13.5 4 62
6.5 M 8 40 45 86 18 31 13.5 4 62
6.5 M 8 40 45 86 18 31 13.5 4 62
