GN 1024 Borgveren
GN 1024-NI 1
GN 1024-NI 2

GN 1024
Borgveren

Staal of RVS (1.4305 = A1 = AISI 303)

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

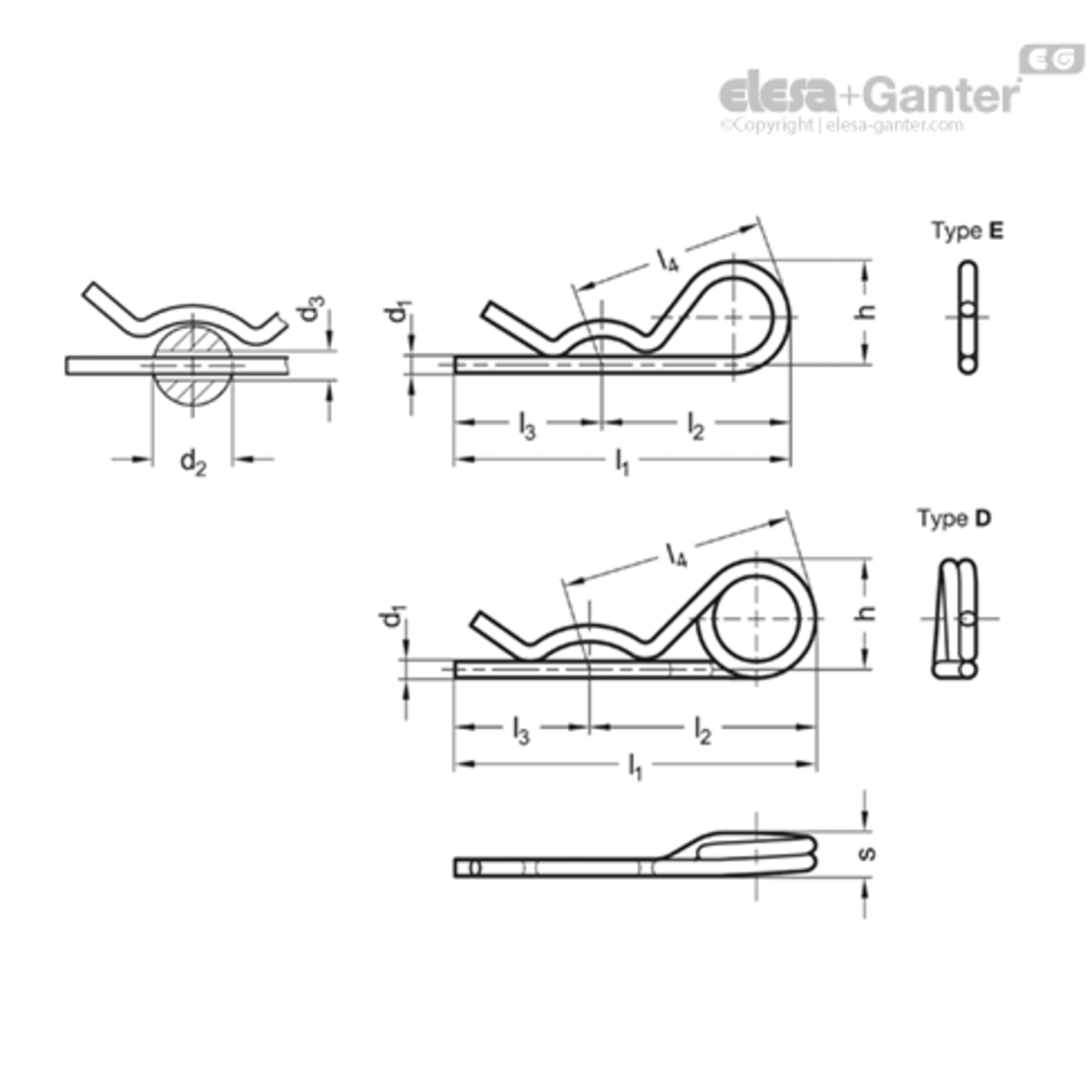

Typen

  • Type E: met enkele wikkeling
  • Type D: met dubbele wikkeling

Uitvoering in staal ST

Verzinkt, blauw gepassiveerd

Uitvoering in roestvrij staal NI

AISI 301

2Informatie

Verende splitpennen GN 1024 worden gebruikt voor de axiale bevestiging van bouten en assen en als vervormingsbescherming, bijv. voor kroonmoeren DIN 935.

Dankzij hun dubbele wikkeling hebben verende splitpennen van Type D vlakkere veerkenmerken en zijn ze daarom gemakkelijker te installeren. Ook kan een bevestigingskabel met een sleutelring aan de dubbele wikkeling worden bevestigd om de verende splitpennen tegen verlies te beveiligen.

3Technische informatie

Uitvoering

GN 1024
GN 1024 Borgveer, staal
GN 1024-NI
GN 1024-NI Borgveer, RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109539110 GN 1024-NI-1,5-E
€ 0,49
109539115 GN 1024-NI-2-D
€ 0,73
109539120 GN 1024-NI-2-E
€ 0,61
109539125 GN 1024-NI-3-D
€ 1,27
109539130 GN 1024-NI-3-E
€ 1,02
109539135 GN 1024-NI-4-D
€ 3,00
109539140 GN 1024-NI-4-E
€ 2,07
109539145 GN 1024-NI-5-D
€ 4,61
109539150 GN 1024-NI-5-E
€ 3,49
109539155 GN 1024-NI-6-D
€ 6,66
109539160 GN 1024-NI-6-E
€ 5,71

Belast. in N montage

h

d2

l1

Belast. in N bij demontage

D1

l3

Gewicht (g)

s

d1

Belast. in N voor bout Ø

l4

d3

l2
9 9 7 ... 12 45 8 n.v.t. 20 1 N.v.t. 1.5 8 25 2 25
10 14 8 ... 14 56 9 2 25 4 5.5 2 12 33 2.5 31
14 13 9 ... 14 57 9 2 25 3 N.v.t. 2 12 34 2.5 32
35 22 14 ... 20 73 28 3 30 12 8 3 16 47 3.5 43
55 23 10 ... 16 72 40 3 30 9 N.v.t. 3 16 44 3.5 42
50 32 17 ... 24 94 35 4 36 23 10.5 4 20 62 4.5 58
210 27 16 ... 20 74 170 4 30 17 N.v.t. 4 20 48 4.5 44
100 35 18 ... 30 110 95 5 40 53 13.5 5 25 73 5.5 70
280 32 20 ... 28 102 210 5 45 34 N.v.t. 5 25 61 5.5 57
190 41 24 ... 36 142 125 6 57 93 16 6 30 90 6.5 85
240 42 28 ... 40 126 150 6 53 60 N.v.t. 6 30 77 6.5 73
