Omschrijving
Typen
- Type A: met draadeinde
- Type I: met binnendraad
Codering
- F: vast lager
- L: glijdend lager
Behuizing
Aluminium
Zwart geanodiseerd ASS
Sluitmechanisme
Staal, gehard
Verzinkt, blauw gepassiveerd
Bevestigingsbus (type I)
Roestvast staal AISI 431
gehard
Montageschroef (type A)
Cilinderkopschroef DIN 7984
Klasse 8.8
Andere schroeven
Staal, verzinkt, blauw gepassiveerd
Overige onderdelen
RVS
Bedrijfstemperatuur -30 °C to 120 °C

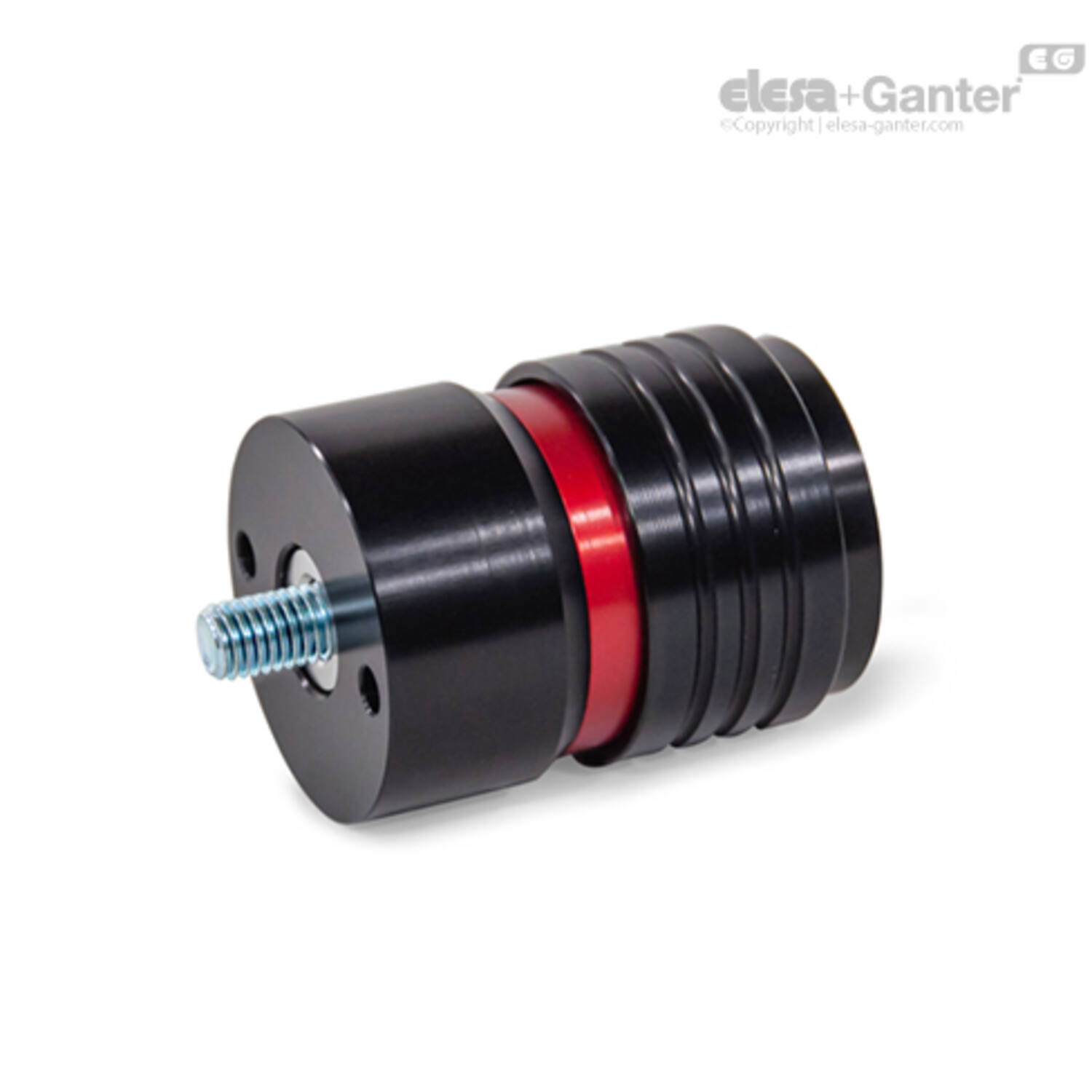

GN 1050 snelkoppelingen positioneren en verbinden componenten zonder gereedschap met stiften GN 1050.1 snelkoppelingen componenten zonder het gebruik van gereedschap. Voor het snel plaatsen van machines in een aaneengesloten opstelling is het niet handig om dit met handgereedschap aan elkaar te monteren. Met snelkoppelingen zorgt u ervoor dat productielijnen en andere opstellingen van machines snel en efficiënt aan elkaar zijn te koppelen.
Een veiligheidsvergrendelingsknop beschermt tegen het onbedoeld openen van de koppeling. Bij het drukken op de knop kan de huls axiaal bewegen, om een stift die in de inkeping aan de binnenzijde zit te ontgrendelen. Tegelijk wordt een rode ring zichtbaar aan de buitenzijde om de ontgrendelde staat aan te geven.
De koppelingen brengen geen koppel over. Indien meerdere koppelingen worden gebruikt aan dezelfde eenheid, kan de codering L worden gebruikt om een radiale en axiale verschuiving te compenseren. De boorgaten d4 kunnen zo nodig cilinder- of spiraalspanpennen hebben om de koppeling te positioneren. Voor codering L moeten de pengaten op de toepassing proportioneel groter zijn om radiale afstellingen mogelijk te maken.
Flenzen GN 1050.2 zijn beschikbaar als accessoire voor de assemblage van koppelingen en stiften, en om bijkomende bevestigingsopties te bieden.
- Stiften GN 1050.1
- Flenzen GN 1050.2
- Andere kleuren (geanodiseerd) of effen
| Nominale grootte | d2 montageschroefdraad Snelkoppelingen | d5 montageschroefdraad stiften GN 1050.1 | FZ Max. trekbelasting in kN | FD Max. drukbelasting in kN | FR Max. schuifbelasting in kN |
| 2N | M 10 | M 10 | 25 | 25 | 19 |
| 2N | M 10 | M 12 | 25 | 25 | 19 |
| 2N | M 12 | M 10 | 25 | 25 | 19 |
| 2N | M 12 | M 12 | 35 | 35 | 28 |
Veiligheidsinstructies:
De laadvermogens kunnen enkel bereikt worden indien de omringende structuur deze ladingen kan dragen.
Op de toepassing of geplaatste moeren en schroeven vereisen alle schroefgaten ten minste eigenschapsklasse 8.
Afhankelijk van de toepassing kunnen bijkomende veiligheidsfactoren toegevoegd worden.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470058148 | GN 1050-2N-M10-I-F-ASS |
|
|||
| 470058149 | GN 1050-2N-M10-I-L-ASS |
|
|||
| 470058152 | GN 1050-2N-M12-I-F-ASS |
|
|||
| 470058153 | GN 1050-2N-M12-I-L-ASS |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
t2 |
t1 min |
d2 |
l1 |
d4 H7 |
Gewicht (g) |
d1 |
d3 H7 |
nom.mt |
m |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 18 | M 10 | 70.1 | 6 | 407 | 53 | 6 | 2N | 40 |
| 10 | 18 | M 10 | 70.1 | 6 | 404 | 53 | 6 | 2N | 40 |
| 10 | 18 | M 12 | 70.1 | 6 | 403 | 53 | 6 | 2N | 40 |
| 10 | 18 | M 12 | 70.1 | 6 | 397 | 53 | 6 | 2N | 40 |
