GN 111.4 Spiraal-veiligheidskabels
GN 111.4 1
GN 111.4 2

GN 111.4
Spiraal-veiligheidskabels

Kunststof (PUR)

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Spiraalvormige bevestigingskabel

Kunststof (polyurethaan PUR)

Zwart

Bevestigingslus

Koper, vertind

Sleutelringen

RVS AISI 301

2Informatie

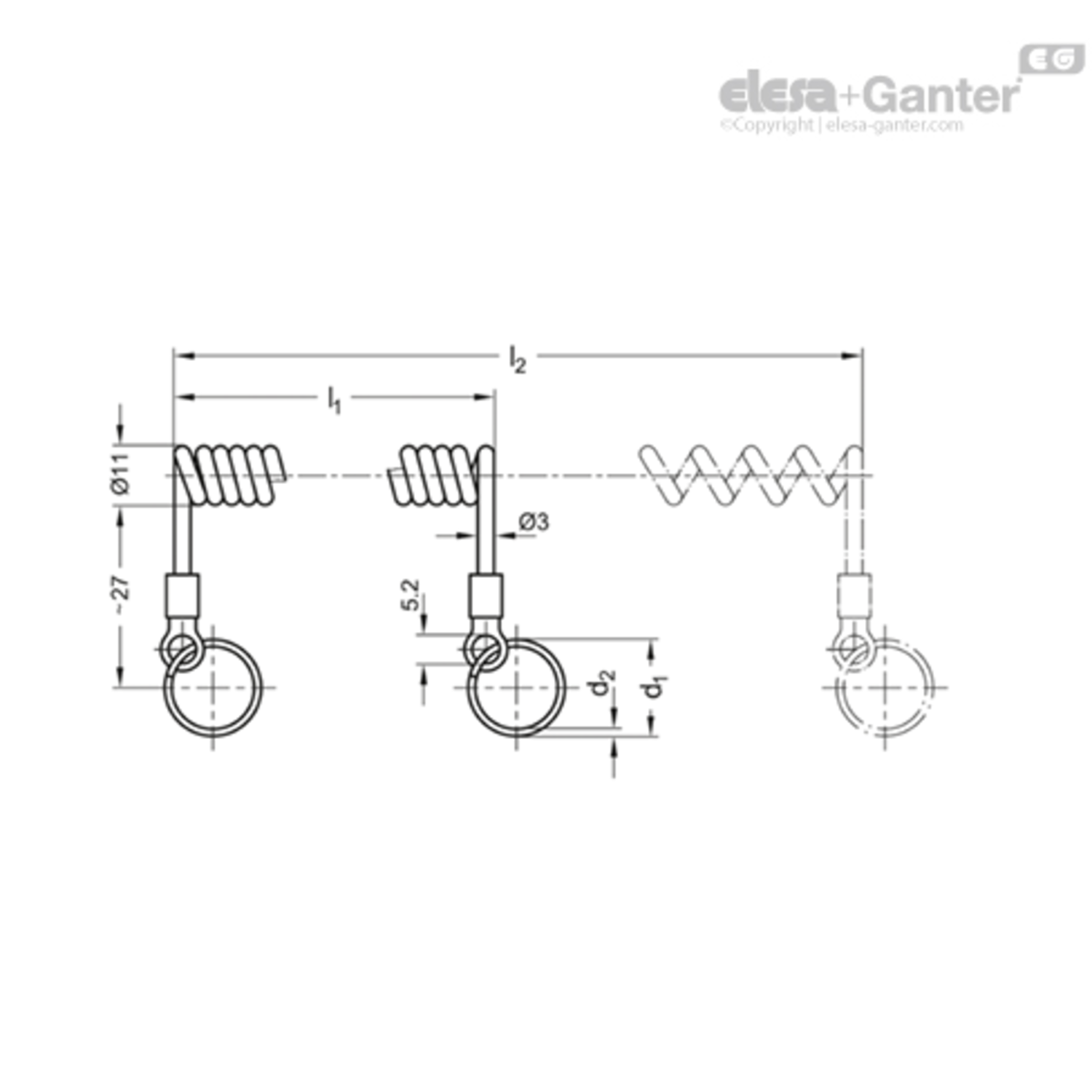

Spiraalvormige borgkabels GN 111.4 worden gebruikt in combinatie met elementen met een laag gewicht, bijv. pennen met axiale vergrendeling en kogelborgpennen.

Ze onderscheiden zich door een grote ‘bruikbare lengte’ l2.

De sleutelringen worden ongemonteerd geleverd. Beide ringen hebben dezelfde Ø d1.

De details over statische belastingen zijn richtwaarden die zonder garantie worden gegeven.

3Geschikt voor kogelvergrendelpennen en vergrendelpennen met axiale vergrendeling
Geschikt voor kogelvergrendelpennen en vergrendelpennen met axiale vergrendeling met pennen Ø:
d1GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10GN 113.5, GN 113.6GN 113.11, GN 113.12GN 114.2, GN 114.3, GN 114.6GN 114.7, GN 114.8GN 114.11, GN 114.12GN 124.1, GN 124.2GN 124.3GN 214.2, GN 214.3, GN 214.6GN 314
145 / 6 / 8alles5 / 6 / 8 / 10alles6 / 86 / 8 / 10 / 12alles2024-10-086 / 8-
1810 / 12 / 16 / 20 / 25-12 / 16-10 / 12 / 16 / 2016 / 20-10 / 1210 / 12 / 16 / 20 / 258 / 10 / 12
24--20 / 25------16 / 20
30----------
4Toebehoren

Uitvoering

GN 111.4
GN 111.4 Borgkabel, spiraalkabel, kunststof, met 2 RVS sleutelringen
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100703185 GN 111.4-100-14
€ 5,64
100703190 GN 111.4-100-18
€ 5,81
100703195 GN 111.4-100-24
€ 5,98
100703200 GN 111.4-200-14
€ 6,54
100703205 GN 111.4-200-18
€ 6,66
100703210 GN 111.4-200-24
€ 6,88
100703215 GN 111.4-50-14
€ 4,98
100703220 GN 111.4-50-18
€ 5,27
100930485 GN 111.4-50-24
€ 5,34

d2

stat.belast. in N met sleutelring

Gewicht (g)

d1

stat.belast. in N zonder sleutelring

l1 ±3

l2 max ≈
1 50 10 14 60 100 500
1.3 60 12 18 60 100 500
1.5 60 13 24 60 100 500
1 50 17 14 60 200 1000
1.3 60 17 18 60 200 1000
1.5 60 18 24 60 200 1000
1 50 8 14 60 50 250
1.3 60 10 18 60 50 250
1.5 60 11 24 60 50 250
