GN 113.20 Vergrendelpennen
GN 113.20-T 1

GN 113.20
Vergrendelpennen

Bekijk volledig

Omschrijving

1Specificatie

Typen

  • Type P: met paddenstoelvormige handgreep
  • Type L: met L-hendel
  • Type T: met T-hendel

Pen

  • RVS AISI 303 A
  • RVS AISI 630 C
  • neerslag-gehard

Kogels

RVS AISI 420C

Handgreep

Aluminium

Gepoedercoat

zwart, RAL 9005, textuurafwerking

Drukveer

RVS AISI 631

Bedrijfstemperatuur -30°C tot +150 °C

2Informatie

Kogelborgpennen GN 113.20 worden gebruikt voor het snel bevestigen, verbinden en vastzetten van verschillende onderdelen en werkstukken. Een typische toepassing is het plaatsen van pennen die vaak moeten worden verwijderd en opnieuw worden geïnstalleerd.

Door op de veerknop te drukken, worden de twee kogels ontgrendeld. Bij het loslaten worden ze weer vergrendeld.

De geharde pen van versie C heeft een hoge slijtvastheid en treksterkte, waardoor deze geschikt is voor toepassingen met zware elementen.

De technische bijlage bevat de draagvermogens voor de dubbelzijdige schuifweerstand (breuksterkte).

3Toebehoren4Technische informatie5Draagvermogen van kogelborgpennen / borgpennen


Informatie

De in de tabel vermelde draagvermogens voor de dubbelzijdige schuifweerstand (breuksterkte) zijn berekend of theoretisch gedefinieerd op basis van DIN 50141.

Tegelijkertijd werd de bedreigde boutdoorsnede S, volgens een schets in de buurt, in twee schuifvlakken beschouwd vóór de breuk.

De waarden zijn verkregen door een reeks tests waarbij een beperkt aantal stelvoeten gedurende een beperkte tijd werd blootgesteld aan een verticale statische belasting op de voeten. In het algemeen vormen ze geen garantie op de staat van het product.

De gebruiker moet bepalen of het product geschikt is voor het beoogde doel. Omgevingsfactoren kunnen van invloed zijn op de opgegeven waarden.

Bij het ontwerp moet rekening worden gehouden met een passende veiligheidsfactor.

Draagvermogen F in kN ≈ dubbelzijdige schuifweerstand volgens DIN 50141 (breuksterkte)

Uitvoering

GN 113.20-P
GN 113.20-P Vergrendelpen, RVS, zelfborgend, magnetisch aan beide zijden, met paddenstoelvormig aluminium, zwart handvat
GN 113.20-L
GN 113.20-L Vergrendelpen, RVS, zelfborgend, magnetisch aan beide zijden, met L-vormig aluminium, zwart, handvat

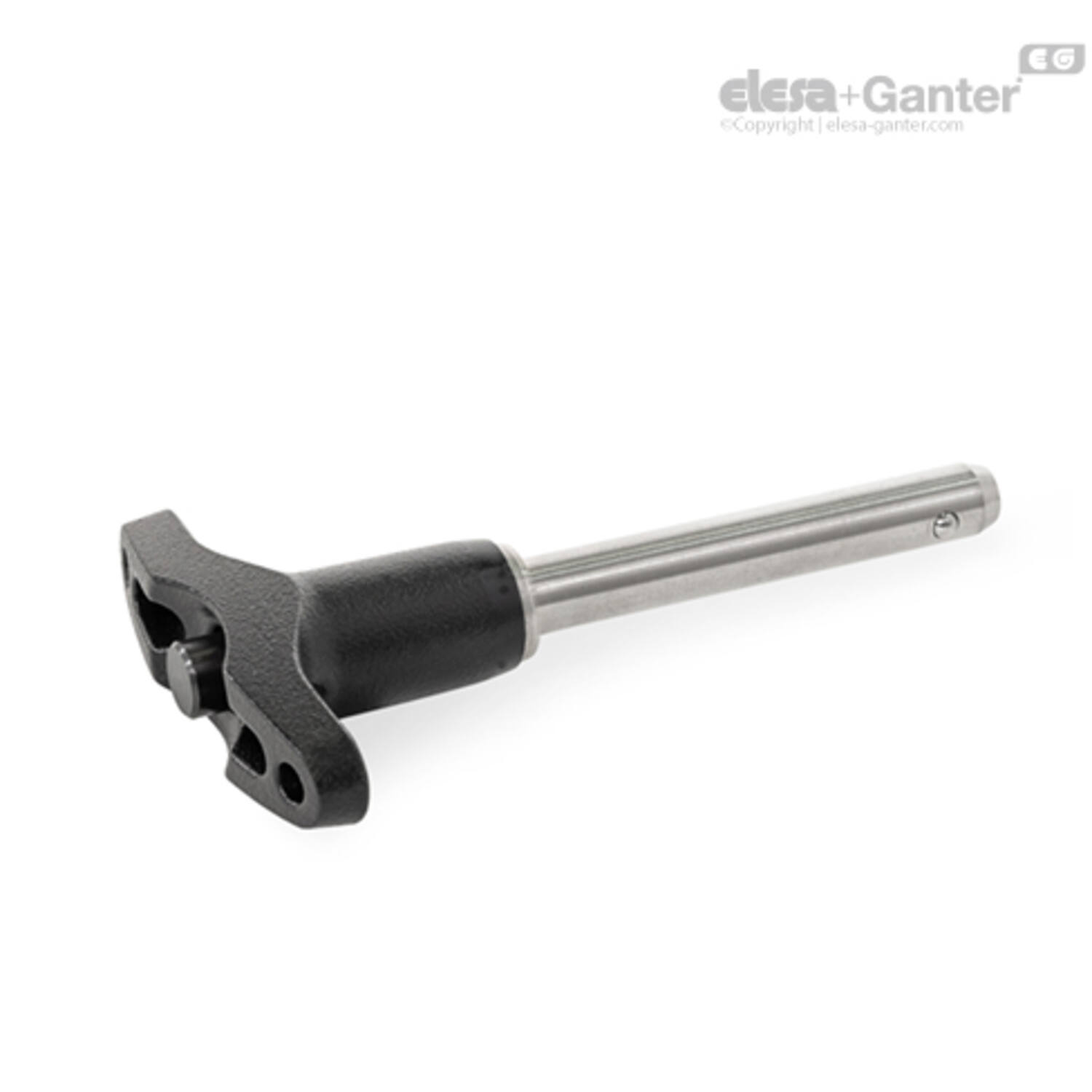

GN 113.20-T
GN 113.20-T Vergrendelpen, RVS, zelfborgend, magnetisch aan beide zijden, met T-vormig aluminium, zwart, handvat
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470203883 GN 113.20-10-20-T-A
€ 52,19
470203884 GN 113.20-10-20-T-C
€ 65,17
470203885 GN 113.20-10-25-T-A
€ 52,19
470203886 GN 113.20-10-25-T-C
€ 65,17
470203887 GN 113.20-10-30-T-A
€ 54,73
470203888 GN 113.20-10-30-T-C
€ 68,25
470203889 GN 113.20-10-35-T-A
€ 54,73
470203890 GN 113.20-10-35-T-C
€ 68,25
470203891 GN 113.20-10-40-T-A
€ 54,73
470203892 GN 113.20-10-40-T-C
€ 68,25
470203893 GN 113.20-10-45-T-A
€ 54,75
470203894 GN 113.20-10-45-T-C
€ 68,25
470203895 GN 113.20-10-50-T-A
€ 54,75
470203896 GN 113.20-10-50-T-C
€ 68,25
470203897 GN 113.20-10-60-T-A
€ 57,71
470203898 GN 113.20-10-60-T-C
€ 72,00
470203899 GN 113.20-12-25-T-A
€ 53,09
470203900 GN 113.20-12-25-T-C
€ 66,39
470203901 GN 113.20-12-30-T-A
€ 55,63
470203902 GN 113.20-12-30-T-C
€ 69,93
470203903 GN 113.20-12-35-T-A
€ 55,63
470203904 GN 113.20-12-35-T-C
€ 69,93
470203905 GN 113.20-12-40-T-A
€ 55,63
470203906 GN 113.20-12-40-T-C
€ 69,93
470203907 GN 113.20-12-45-T-A
€ 55,63
470203908 GN 113.20-12-45-T-C
€ 69,93
470203909 GN 113.20-12-50-T-A
€ 55,63
470203910 GN 113.20-12-50-T-C
€ 69,93
470203911 GN 113.20-12-60-T-A
€ 58,39
470203912 GN 113.20-12-60-T-C
€ 72,93
470203913 GN 113.20-12-70-T-A
€ 58,39
470203914 GN 113.20-12-70-T-C
€ 72,93
470203915 GN 113.20-12-80-T-A
€ 60,83
470203916 GN 113.20-12-80-T-C
€ 76,25
470203841 GN 113.20-5-10-T-A
€ 32,16
470203842 GN 113.20-5-10-T-C
€ 40,28
470203843 GN 113.20-5-15-T-A
€ 32,16
470203844 GN 113.20-5-15-T-C
€ 40,28
470203845 GN 113.20-5-20-T-A
€ 32,16
470203846 GN 113.20-5-20-T-C
€ 40,28
470203847 GN 113.20-5-25-T-A
€ 32,16
470203848 GN 113.20-5-25-T-C
€ 40,28
470203849 GN 113.20-5-30-T-A
€ 34,11
470203850 GN 113.20-5-30-T-C
€ 42,70
470203851 GN 113.20-6-10-T-A
€ 32,35
470203852 GN 113.20-6-10-T-C
€ 40,28
470203853 GN 113.20-6-15-T-A
€ 32,35
470203854 GN 113.20-6-15-T-C
€ 40,28
470203855 GN 113.20-6-20-T-A
€ 32,35
470203856 GN 113.20-6-20-T-C
€ 40,28
470203857 GN 113.20-6-25-T-A
€ 32,35
470203858 GN 113.20-6-25-T-C
€ 40,28

d2

l3

Belasting in kN dubbelzijdig DIN50141

l1 +0.6

Gewicht (g)

l5

l2 ±1

l4

d3

d1 -0.04/-0.08

Voorboring H11
12 35.4 60 20 44 15.8 9.6 51.5 14.7 10 10
12 35.4 100 20 44 15.8 9.6 51.5 14.7 10 10
12 35.4 60 25 47 15.8 9.6 51.5 14.7 10 10
12 35.4 100 25 47 15.8 9.6 51.5 14.7 10 10
12 35.4 60 30 50 15.8 9.6 51.5 14.7 10 10
12 35.4 100 30 50 15.8 9.6 51.5 14.7 10 10
12 35.4 60 35 53 15.8 9.6 51.5 14.7 10 10
12 35.4 100 35 53 15.8 9.6 51.5 14.7 10 10
12 35.4 60 40 56 15.8 9.6 51.5 14.7 10 10
12 35.4 100 40 56 15.8 9.6 51.5 14.7 10 10
12 35.4 60 45 59 15.8 9.6 51.5 14.7 10 10
12 35.4 100 45 59 15.8 9.6 51.5 14.7 10 10
12 35.4 60 50 62 15.8 9.6 51.5 14.7 10 10
12 35.4 100 50 62 15.8 9.6 51.5 14.7 10 10
12 35.4 60 60 68 15.8 9.6 51.5 14.7 10 10
12 35.4 100 60 68 15.8 9.6 51.5 14.7 10 10
14.5 34.7 87 25 72 20.2 10.6 59.1 18.2 12 12
14.5 34.7 144 25 72 20.2 10.6 59.1 18.2 12 12
14.5 34.7 87 30 77 20.2 10.6 59.1 18.2 12 12
14.5 34.7 144 30 77 20.2 10.6 59.1 18.2 12 12
14.5 34.7 87 35 81 20.2 10.6 59.1 18.2 12 12
14.5 34.7 144 35 81 20.2 10.6 59.1 18.2 12 12
14.5 34.7 87 40 85 20.2 10.6 59.1 18.2 12 12
14.5 34.7 144 40 85 20.2 10.6 59.1 18.2 12 12
14.5 34.7 87 45 89 20.2 10.6 59.1 18.2 12 12
14.5 34.7 144 45 89 20.2 10.6 59.1 18.2 12 12
14.5 34.7 87 50 94 20.2 10.6 59.1 18.2 12 12
14.5 34.7 144 50 94 20.2 10.6 59.1 18.2 12 12
14.5 34.7 87 60 102 20.2 10.6 59.1 18.2 12 12
14.5 34.7 144 60 102 20.2 10.6 59.1 18.2 12 12
14.5 34.7 87 70 111 20.2 10.6 59.1 18.2 12 12
14.5 34.7 144 70 111 20.2 10.6 59.1 18.2 12 12
14.5 34.7 87 80 119 20.2 10.6 59.1 18.2 12 12
14.5 34.7 144 80 119 20.2 10.6 59.1 18.2 12 12
5.5 31.3 14 10 19 12.6 6 45.2 11.8 5 5
5.5 31.3 24 10 19 12.6 6 45.2 11.8 5 5
5.5 31.3 14 15 20 12.6 6 45.2 11.8 5 5
5.5 31.3 24 15 20 12.6 6 45.2 11.8 5 5
5.5 31.3 14 20 21 12.6 6 45.2 11.8 5 5
5.5 31.3 24 20 21 12.6 6 45.2 11.8 5 5
5.5 31.3 14 25 22 12.6 6 45.2 11.8 5 5
5.5 31.3 24 25 22 12.6 6 45.2 11.8 5 5
5.5 31.3 14 30 22 12.6 6 45.2 11.8 5 5
5.5 31.3 24 30 22 12.6 6 45.2 11.8 5 5
7 31.3 21 10 21 12.6 7 45.2 11.8 6 6
7 31.3 35 10 21 12.6 7 45.2 11.8 6 6
7 31.3 21 15 21 12.6 7 45.2 11.8 6 6
7 31.3 35 15 21 12.6 7 45.2 11.8 6 6
7 31.3 21 20 23 12.6 7 45.2 11.8 6 6
7 31.3 35 20 23 12.6 7 45.2 11.8 6 6
7 31.3 21 25 23 12.6 7 45.2 11.8 6 6
7 31.3 35 25 23 12.6 7 45.2 11.8 6 6
