GN 115-WOE-L Vergrendelingen, afsluitbaar, gegoten zink / RVS

GN 115-WOE-L
Vergrendelingen, afsluitbaar, gegoten zink / RVS

Bekijk volledig

Datasheet

Omschrijving

1Specificatie

Uitvoering in zinkspuitgietwerk

Typen

Type SC: met sleutel (zelfde slot)

Type SU: met sleutel (verschillend slot)

Type SCK: met vleugelknop (zelfde slot)

Type SUK: met vleugelknop (verschillend slot)

Type SCT: met T-greep (zelfde slot)

Type SUT: met T-greep (verschillend slot)

Type LCG: met handgreep (enkel in SW) (zelfde slot)

Type LUG: met handgreep (enkel in SW) (verschillend slot)

Slotbehuizing

Zinkspuitgietwerk

Pakking van behuizing, verchroomd

Pakking van behuizing, met poedercoating

zwart, RAL 9005, textuurafwerking SW

Handwielen, handslingers

Type SCK / SUK / SCT / SUT

Kunststof (polyamide PA)

Zwart, matte afwerking

Type LCG / LUG

Zinkspuitgietwerk

Kunststof bekleding

zwart, RAL 9005, textuurafwerking

Sleutel

Nikkelzilver met kunststof handgreep

Overige onderdelen

Staal, verzinkt, blauw gepassiveerd

Beschermingsklasse IP 65

Type SCK / SUK / SCT / SUT / LCG / LUG

Uitvoering in roestvast staal

Typen

Type SC: met sleutel (zelfde slot)

Type SCKN: met vleugelknop (zelfde slot)

Type SCTN: met T-greep (zelfde slot)

Slotbehuizing NI

Type SC

Roestvrij staal AISI 303

Type SCKN, SCTN

Roestvast staal AISI 316

Vergrendelingsarm

Roestvast staal AISI 304

Sleutel

Nikkelzilver met kunststof handgreep

Bedieningselementen (type SCKN, SCTN)

Roestvast staal AISI 316

Overige onderdelen

Type SC

Roestvast staal AISI 304

Type SCKN, SCTN

Roestvast staal AISI 316

Beschermingsklasse IP 65 (type SCKN, SCTN)

2 Informatie

Afsluitbare vergrendelingen GN 115-WOE-L worden vergrendeld door middel van een draaibeweging die beperkt is tot 90°, waardoor de grendel achter het deurkozijn wordt vastgezet. De afschuining van de grendelarm vergemakkelijkt het sluiten van de deur. Dankzij de RVS materialen zijn de grendels optimaal geschikt voor gebruik in corrosieve omgevingen. Grendelarmen zijn verkrijgbaar met verschillende buighoeken om een grendelarmafstand A van 4 tot 50 mm (versie zinkspuitgietwerk) en 6 tot 50 mm (versie RVS) te overbruggen.

De vergrendelingen worden geleverd met 2 sleutels en los bijgevoegde grendelarm. De sleutel kan in beide eindposities worden verwijderd. Het slot is standaard, zodat elk slot met dezelfde sleutel geopend kan worden. Bij typen met een standaard slot is elk slot met dezelfde sleutel te openen. Voor de typen met verschillend slot zijn er meer dan 200 slotvarianten, waarvan de sleutels zijn gemarkeerd met nummers.

3Toebehoren

GN 120 Beschermkappen (versie RVS)

GN 120.1 Openingslippen (versie RVS)

GN 120.2 Beschermende geleidingsplaten

GN 123 Plaatstiften

4Op aanvraag

Grendelarm in A4 (versie RVS)

Slot met verschillende combinaties (versie RVS)

5Technische informatie

Lijst met vergrendelingen

IP-beschermingsklassen

Kenmerken RVS

6Installatie- en montage-instructies

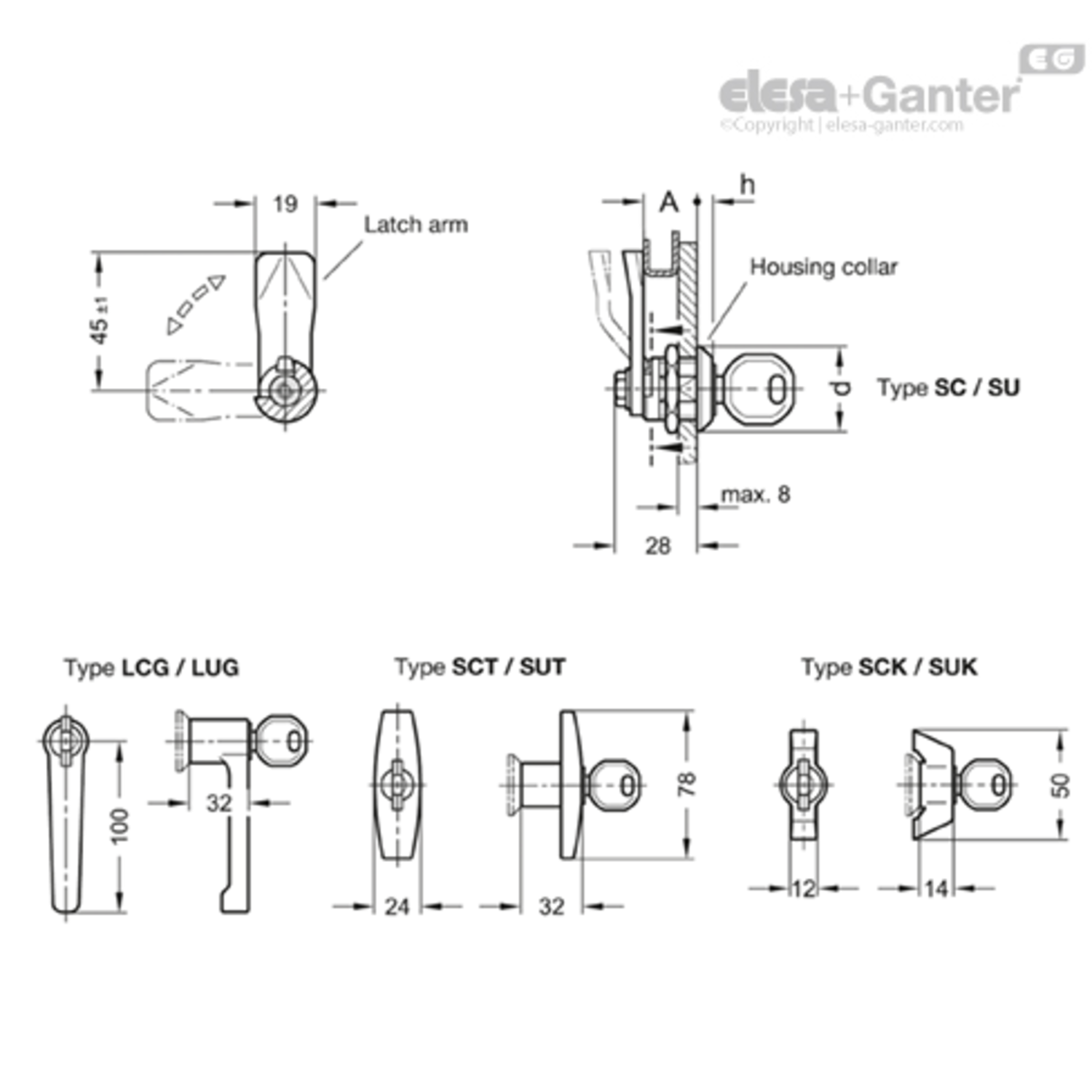

Maak voor de installatie een gat in de deur, afdekking of klep zoals aangegeven op de tekening.

Eenmaal gemonteerd wordt de vergrendeling vanaf de voorzijde door de boringdiameter geduwd. De zeskantmoer kan dan van achteren over de vergrendeling worden gedrukt en vastgeschroefd.

Het benodigde montagegat in het deurblad wordt meestal gemaakt door ponsen of laserbewerking in serieproductie. De installatieboringdiameter kan ook worden ingesteld door boren of frezen zoals weergegeven op de tekeningen. Voor kleine series en staalplaten met een dikte van minder dan 2 mm is de ponsmachine voor plaatmetaal GN 123 het juiste gereedschap.

Sleep voor meer info

Code	Product omschrijving	Aantal	CAD
Toon alleen voorraad Filters resetten			Filter:
100910223	GN 115-SC-10	€ 19,18
100910224	GN 115-SC-13	€ 19,18
100910155	GN 115-SC-14	€ 19,18
100910055	GN 115-SC-16	€ 19,18
100910225	GN 115-SC-18	€ 19,18
100910226	GN 115-SC-20	€ 19,18
100910227	GN 115-SC-22	€ 19,18
100910228	GN 115-SC-24	€ 19,18
100910065	GN 115-SC-26	€ 19,18
100910064	GN 115-SC-28	€ 19,18
100910066	GN 115-SC-30	€ 19,18
100909999	GN 115-SC-32	€ 19,18
100909998	GN 115-SC-34	€ 19,18
100909997	GN 115-SC-36	€ 19,18
100909996	GN 115-SC-38	€ 19,18
100910056	GN 115-SC-4	€ 19,18
100910057	GN 115-SC-40	€ 19,18
100909995	GN 115-SC-42	€ 19,18
100909994	GN 115-SC-45	€ 19,18
100909993	GN 115-SC-50	€ 19,18
100909992	GN 115-SC-6	€ 19,18
100910156	GN 115-SC-8	€ 19,18
100909001	GN 115-SCK-10	€ 18,59
100909002	GN 115-SCK-13	€ 18,59
100909003	GN 115-SCK-14	€ 18,59
100909004	GN 115-SCK-16	€ 18,59
100909005	GN 115-SCK-18	€ 18,59
100909006	GN 115-SCK-20	€ 18,59
100909007	GN 115-SCK-22	€ 18,59
100909008	GN 115-SCK-24	€ 18,59
100909009	GN 115-SCK-26	€ 18,59
100909011	GN 115-SCK-28	€ 18,59
100909012	GN 115-SCK-30	€ 18,59
100909013	GN 115-SCK-32	€ 18,59
100909014	GN 115-SCK-34	€ 18,59
100909015	GN 115-SCK-36	€ 18,59
100909016	GN 115-SCK-38	€ 18,59
100909017	GN 115-SCK-4	€ 18,59
100909018	GN 115-SCK-40	€ 18,59
100909019	GN 115-SCK-42	€ 18,59
100909021	GN 115-SCK-45	€ 18,59
100909022	GN 115-SCK-50	€ 18,59
100909023	GN 115-SCK-6	€ 18,59
100909024	GN 115-SCK-8	€ 18,59
100909025	GN 115-SCT-10	€ 22,98
100909026	GN 115-SCT-13	€ 22,98
100909027	GN 115-SCT-14	€ 22,98
100909028	GN 115-SCT-16	€ 22,98
100909029	GN 115-SCT-18	€ 22,98
100909031	GN 115-SCT-20	€ 22,98
100909032	GN 115-SCT-22	€ 22,98
100909033	GN 115-SCT-24	€ 22,98

h	Afstand grendelarm A	Gewicht (g)	d	Sluitlip afstand A

4	10	100	28	10
4	13	100	28	13
4	14	100	28	14
4	16	100	28	16
4	18	80	28	18
4	20	100	28	20
4	22	100	28	22
4	24	100	28	24
4	26	100	28	26
4	28	100	28	28
4	30	100	28	30
4	32	100	28	32
4	34	100	28	34
4	36	100	28	36
4	38	100	28	38
4	4	102	28	4
4	40	100	28	40
4	42	100	28	42
4	45	100	28	45
4	50	100	28	50
4	6	100	28	6
4	8	100	28	8
6	10	130	32	10
6	13	128	32	13
6	14	110	32	14
6	16	120	32	16
6	18	130	32	18
6	20	130	32	20
6	22	130	32	22
6	24	130	32	24
6	26	140	32	26
6	28	135	32	28
6	30	130	32	30
6	32	140	32	32
6	34	42	32	34
6	36	120	32	36
6	38	120	32	38
6	4	120	32	4
6	40	135	32	40
6	42	140	32	42
6	45	140	32	45
6	50	140	32	50
6	6	130	32	6
6	8	130	32	8
6	10	171	32	10
6	13	171	32	13
6	14	171	32	14
6	16	164	32	16
6	18	169	32	18
6	20	170	32	20
6	22	170	32	22
6	24	170	32	24
