GN 115-WOE-SST

Vergrendelingen, RVS, kunststof of RVS bedieningselement

Versie met kunststof bedieningselementen

Typen

• Type RG: met kartelknop GN 7336

• Type KG: met vleugelknop

• Type HG: met hendel

Slotbehuizing

RVS AISI 303 NI

Vergrendelingsarm

RVS AISI 304

Handwielen, handslingers

Kunststof (polyamide PA)

Zwart, matte afwerking

Overige onderdelen

RVS AISI 304

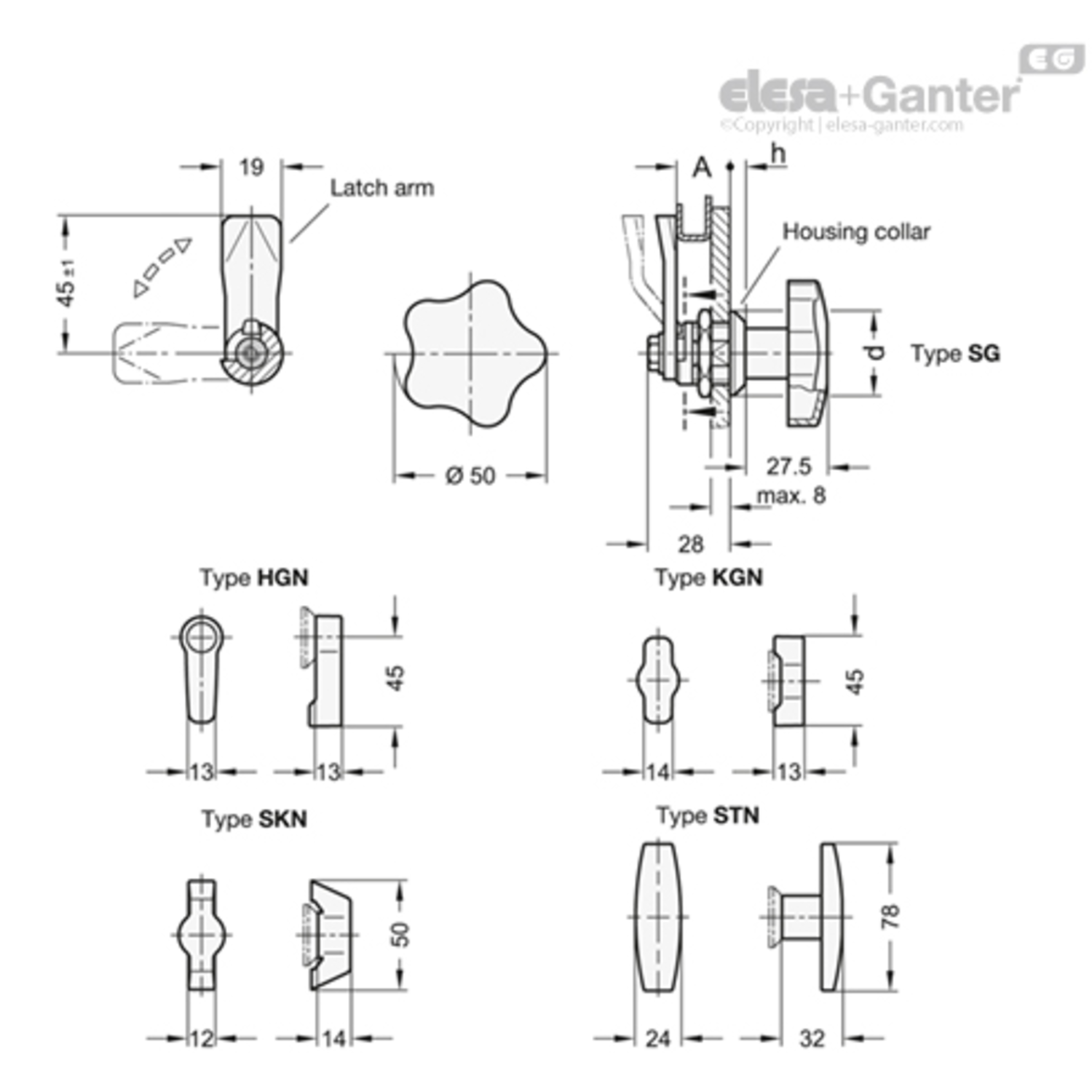

Versie met bedieningselementen in RVS (NI)

Typen

• Type SG: met stergreep

• Type KGN: met vleugelknop

• Type HGN: met hendel

• Type SKN: met vleugelknop

• Type STN: met T-greep

• Type SG, KGN, HGN

• RVS AISI 303

• Type SKN, STN

• Roestvast staal AISI 316

Vergrendelingsarm

RVS AISI 304

• Type SG

• RVS AISI 304

• Getrokken plaatwerk en gelaste naaf

• Type KGN, HGN

• Roestvrij staal AISI CF-8

• Type SKN, STN

• Roestvast staal AISI 316

Overige onderdelen

RVS AISI 304

Versie met bedieningselementen in RVS (A4)

Typen

• Type SKN: met vleugelknop

• Type STN: met T-greep

Slotbehuizing / bedieningselementen A4

Roestvast staal AISI 316

Vergrendelingsarm

Roestvast staal AISI 316

Overige onderdelen

Roestvast staal AISI 316

Vergrendelingen GN 115-WOE-SST worden vergrendeld door middel van een draaibeweging die beperkt is tot 90°, waardoor de grendel achter het deurkozijn wordt vergrendeld. De afschuining van de grendelarm vergemakkelijkt het sluiten van de deur. Dankzij de roestvrijstalen materialen zijn de grendels optimaal geschikt voor gebruik in corrosieve omgevingen.

Grendelarmen zijn verkrijgbaar met verschillende buighoeken om een grendelarmafstand A van 6 tot 50 mm en 6 tot 28 mm (versie A4) te overbruggen.

De vergrendelingen GN 115-WOE-SST worden geleverd met een los bijgevoegde vergrendelingsarm.

• Beschermende geleidingsplaten GN 120.2

• Interne kastgrepen GN 120.3

• Plaatponsen GN 123

• Lijst met vergrendelingen

• Fundamentele ISO-toleranties

• IP-beschermingsklassen

• Kunststofkenmerken

• Kenmerken RVS

Maak voor de installatie een gat in de deur, afdekking of klep zoals aangegeven op de tekening.

Eenmaal gemonteerd wordt de vergrendeling vanaf de voorzijde door de boringdiameter geduwd. De zeskantmoer kan dan van achteren over de vergrendeling worden gedrukt en vastgeschroefd.

Het benodigde montagegat in het deurblad wordt meestal gemaakt door ponsen of laserbewerking in serieproductie.

De installatieboringdiameter kan ook worden ingesteld door boren of frezen zoals weergegeven op de tekeningen.

Voor kleine series en staalplaten met een dikte van minder dan 2 mm is de ponsmachine voor plaatmetaal GN 123 het juiste gereedschap.
