GN 115.8-WSK-IP-SST

Haakvergrendelingen

RVS AISI 303 N

RVS AISI 304

Haakvergrendelingen GN 115.8-WSK-IP-SST met haak en vergrendelstuk worden voornamelijk gebruikt voor schuifdeuren en kleppen. De vergrendeling gebeurt in radiale richting naar de rotatieas, wat resulteert in een grote verscheidenheid aan gebruiksmogelijkheden.

Dankzij meerdere afdichtingen hebben de onderdelen de hoogste beschermingsgraad van IP 69k. De grendels voldoen ook aan de basishygiëne-eisen volgens DIN 1672-2 en DIN 14159.

De haakvergrendelingen GN 115.8-WSK-IP-SST worden geleverd met een los bijgevoegde haak.

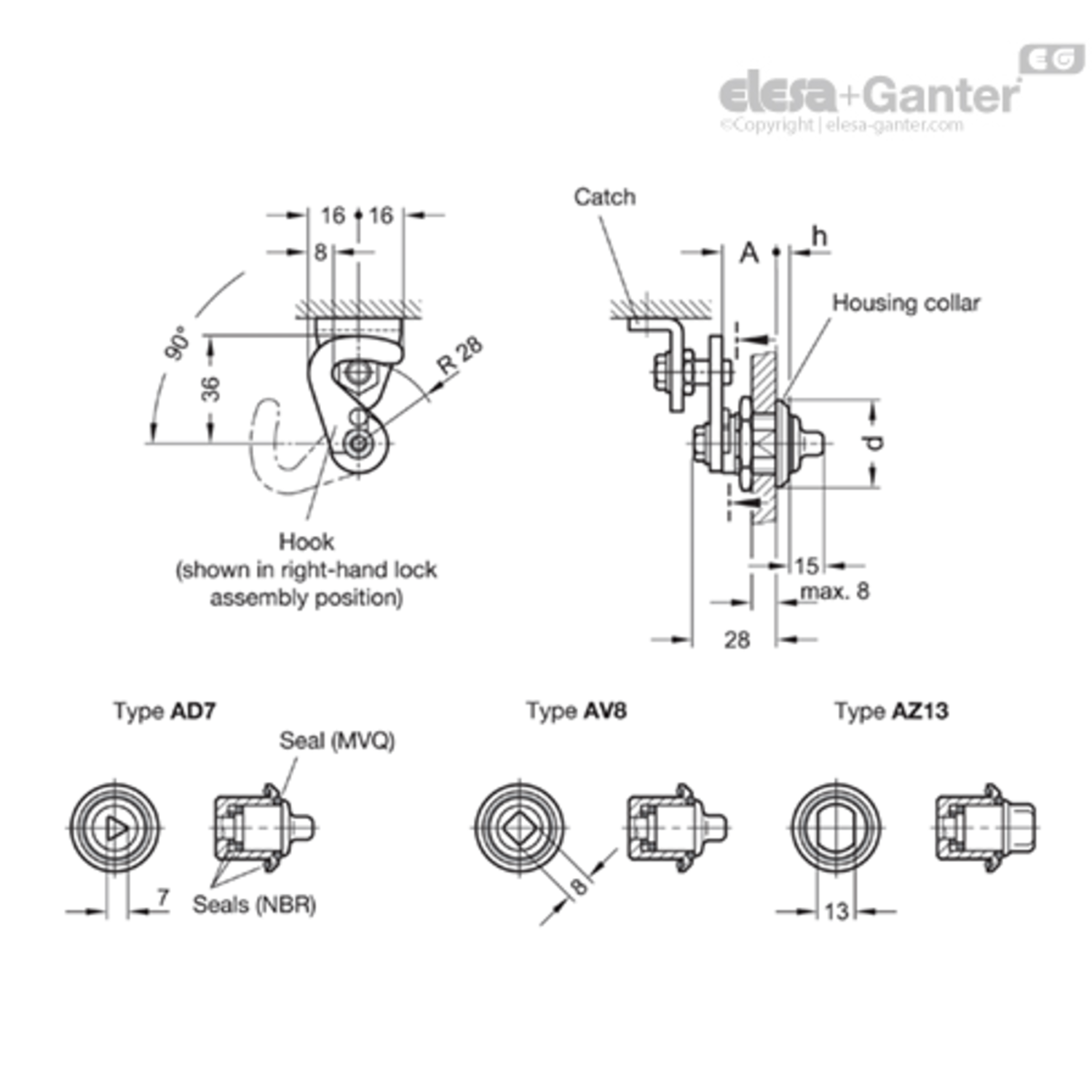

Maak voor de installatie een gat in de deur, afdekking of klep zoals aangegeven op de tekening.

Het benodigde montagegat in het deurblad wordt meestal gemaakt door ponsen of laserbewerking in serieproductie.

De installatieboringdiameter kan ook worden ingesteld door boren of frezen zoals weergegeven op de tekeningen.

Voor kleine series en staalplaten met een dikte van minder dan 2 mm is de ponsmachine voor plaatmetaal GN 123 het juiste gereedschap.

De haak kan pas aan de vergrendeling worden bevestigd nadat de slotbehuizing in het deurblad is gemonteerd.

De bout van het vergrendelstuk kan verticaal binnen een sleuf ± 5 mm worden verschoven, waardoor het verstellen van de vergrendeling tijdens de installatie eenvoudiger wordt.

Idealiter bevindt de vergrendelde bout zich in het vlak van de rotatieas, zoals afgebeeld. Een zijdelingse verschuiving van maar liefst 4 mm doet geen afbreuk aan de goede werking.

De draaihoek van de haak is normaal gesproken beperkt tot 90°.

Afhankelijk van de montage van de apart meegeleverde contactpen wordt de vergrendeling uitgevoerd door links- of rechtsom te draaien.

Zonder de contactpen kan de haak 360° gedraaid worden.
