Omschrijving
Typen
- Type SG: met stergreep
Stergreep DIN 6336
Kunststof (polyamide PA)
zwart, mat
Nokvergrendeling
Staalplaat
Verzinkt, blauw gepassiveerd
Bout en afstandsstuk
Staal
Verzinkt, blauw gepassiveerd
De vergrendelingen GN 117 zijn trillingsvrij en hebben een intrekbereik van 10 mm. De sluiting wordt bereikt door de vergrendeling met de klok mee te draaien.
De aandacht wordt gevestigd op de eenvoudige en dus kostenbesparende installatie.
Door de vergrendeling met de klok mee te draaien, beweegt de getrapte en geveerde nokvergrendeling zich achter het deurkozijn omhoog en trekt de deur naar binnen.
Het grote intrekbereik van de nok (10 mm) maakt het mogelijk om deze sloten met succes te gebruiken op deuren met afdichtstrips. Bij de keuze van afstand 'Z' moet rekening worden gehouden met de dikte van de deurafdichting. De geveerde nok (ringveer) voorkomt dat de deur onder invloed van trillingen opent.

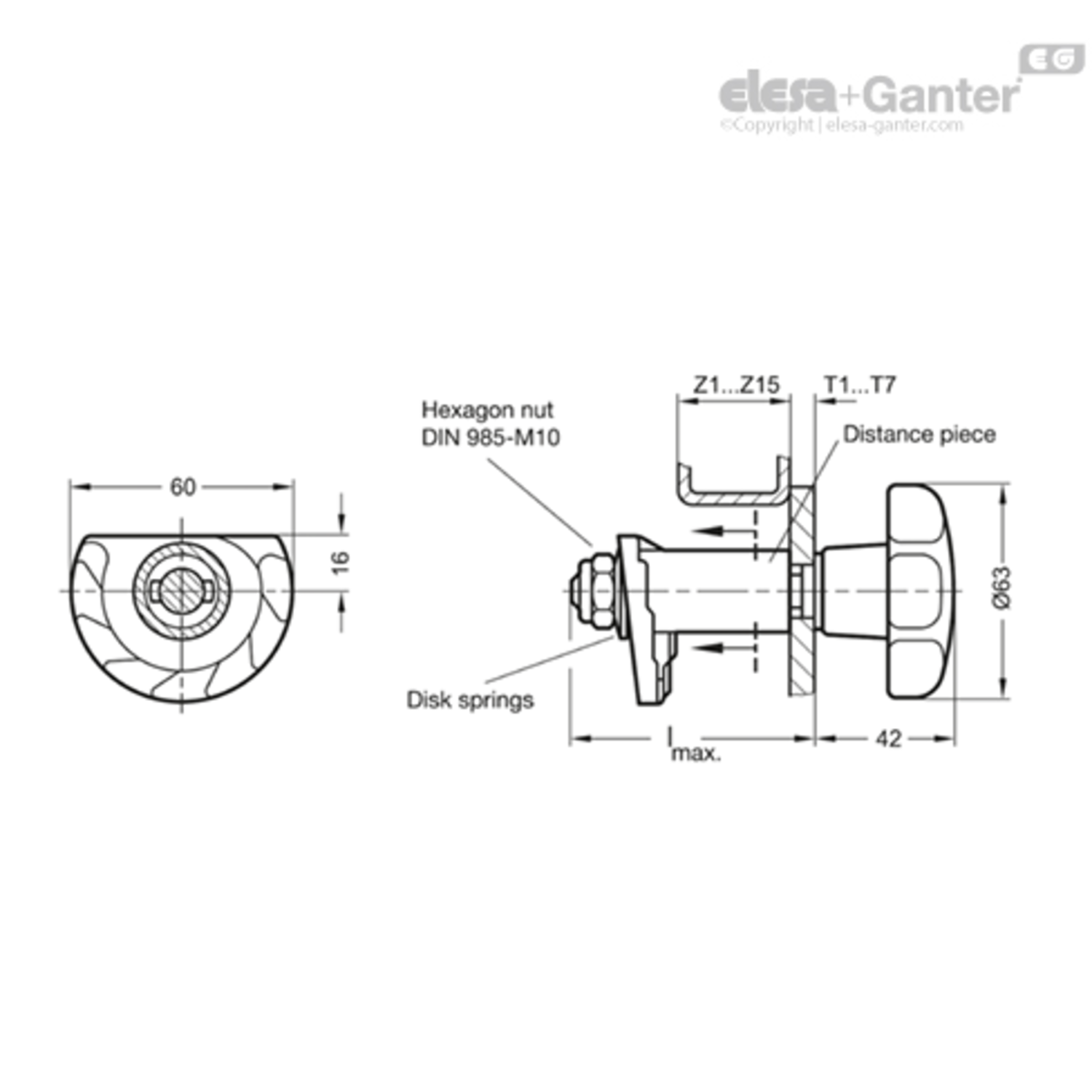

Een gat van 16 mm Ø is vereist in de deur op een afstand van 23 mm van het deurkozijn tot het midden van het gat. De bout wordt vanaf de voorzijde geplaatst. Het afstandsstuk, de nokvergrendeling en de ringveren volgen in die volgorde aan de binnenzijde op de as.
De zelfborgende moer is voorzien van een draaimoment om de vergrendeling vrij te kunnen bewegen.
| T+Z | l max. |
| ≤ 13,5 | 31 |
| ≤ 18 | 35.5 |
| ≤ 22,5 | 40 |
| ≤ 27 | 44.5 |
| ≤ 31,5 | 49 |
| ≤ 36 | 53.5 |
| ≤ 40,5 | 58 |
| ≤ 45 | 62.5 |
| ≤ 49,5 | 67 |
| ≤ 54 | 71.5 |
| ≤ 58,5 | 76 |
| ≤ 63 | 80.5 |
Uitvoering
|
|
|
|
|
Deur dikte |
Gewicht (g) |
Deurframe dikte |
|---|---|---|
| 1.5-3 | 120 | 0-9 |
| 1.5-3 | 180 | 27-36 |
| 1.5-3 | 180 | 30-39 |
| 1.5-3 | 218 | 33-42 |
| 1.5-3 | 220 | 36-45 |
| 1.5-3 | 224 | 39-48 |
| 1.5-3 | 200 | 42-51 |
| 1.5-3 | 140 | 3-12 |
| 1.5-3 | 152 | 6-15 |
| 1.5-3 | 160 | 9-18 |
| 1.5-3 | 160 | 12-21 |
| 1.5-3 | 180 | 15-24 |
| 1.5-3 | 200 | 18-27 |
| 1.5-3 | 160 | 21-30 |
| 1.5-3 | 160 | 24-33 |
| 3-4.5 | 148 | 0-9 |
| 3-4.5 | 210 | 27-36 |
| 3-4.5 | 214 | 30-39 |
| 3-4.5 | 180 | 33-42 |
| 3-4.5 | 220 | 36-45 |
| 3-4.5 | 224 | 39-48 |
| 3-4.5 | 228 | 42-51 |
| 3-4.5 | 150 | 3-12 |
| 3-4.5 | 155 | 6-15 |
| 3-4.5 | 170 | 9-18 |
| 3-4.5 | 160 | 12-21 |
| 3-4.5 | 200 | 15-24 |
| 3-4.5 | 180 | 18-27 |
| 3-4.5 | 190 | 21-30 |
| 3-4.5 | 208 | 24-33 |
| 4.5-6 | 140 | 0-9 |
| 4.5-6 | 213 | 27-36 |
| 4.5-6 | 200 | 30-39 |
| 4.5-6 | 218 | 33-42 |
| 4.5-6 | 223 | 36-45 |
| 4.5-6 | 224 | 39-48 |
| 4.5-6 | 228 | 42-51 |
| 4.5-6 | 150 | 3-12 |
| 4.5-6 | 160 | 6-15 |
| 4.5-6 | 192 | 9-18 |
| 4.5-6 | 196 | 12-21 |
| 4.5-6 | 170 | 15-24 |
| 4.5-6 | 203 | 18-27 |
| 4.5-6 | 204 | 21-30 |
| 4.5-6 | 208 | 24-33 |
| 6-7.5 | 140 | 0-9 |
| 6-7.5 | 213 | 27-36 |
| 6-7.5 | 217 | 30-39 |
| 6-7.5 | 218 | 33-42 |
| 6-7.5 | 180 | 36-45 |
| 6-7.5 | 226 | 39-48 |
| 6-7.5 | 228 | 42-51 |
