GN 120.4

Sluitingen met sleutel

Kunststof, polyurethaan (PUR)

Zwart

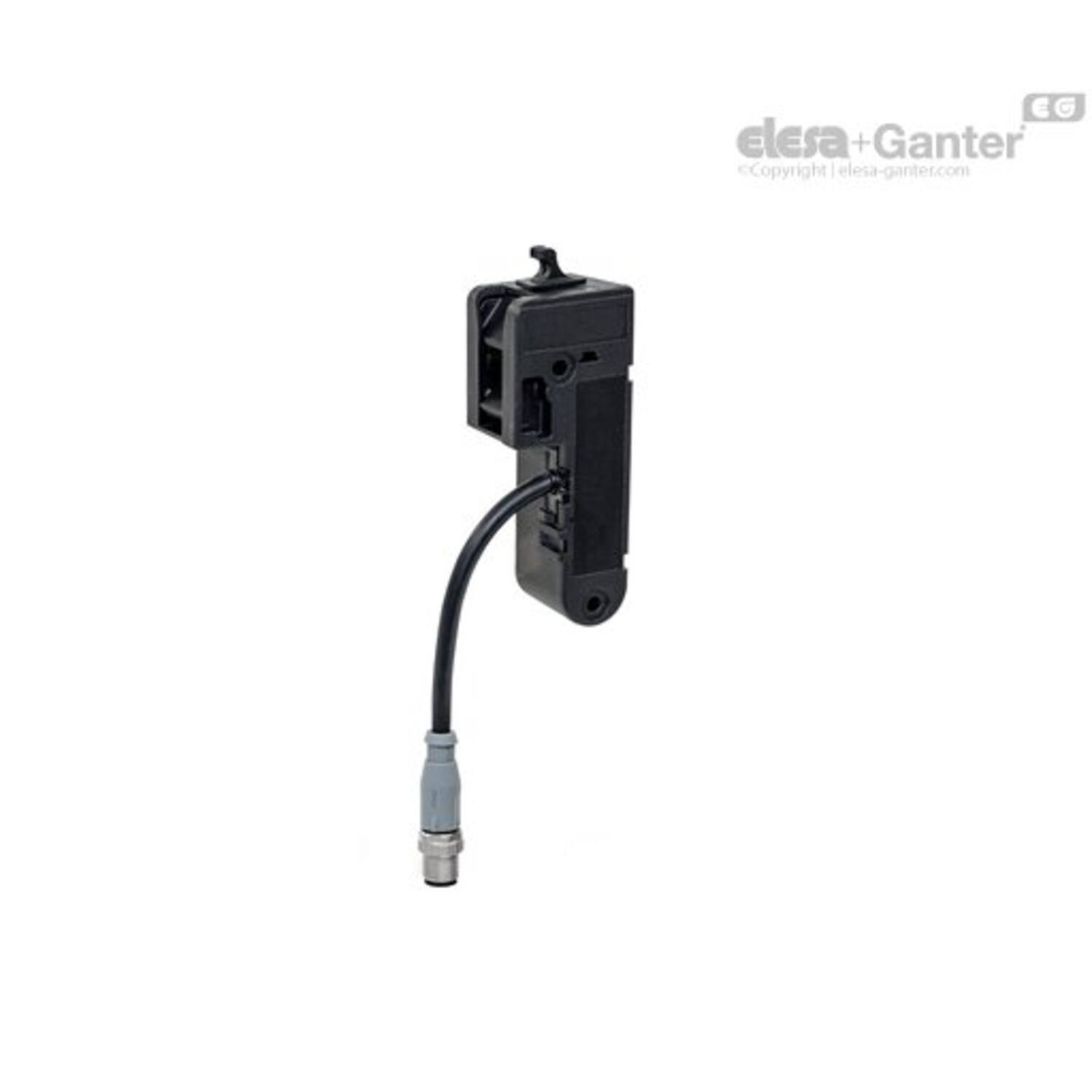

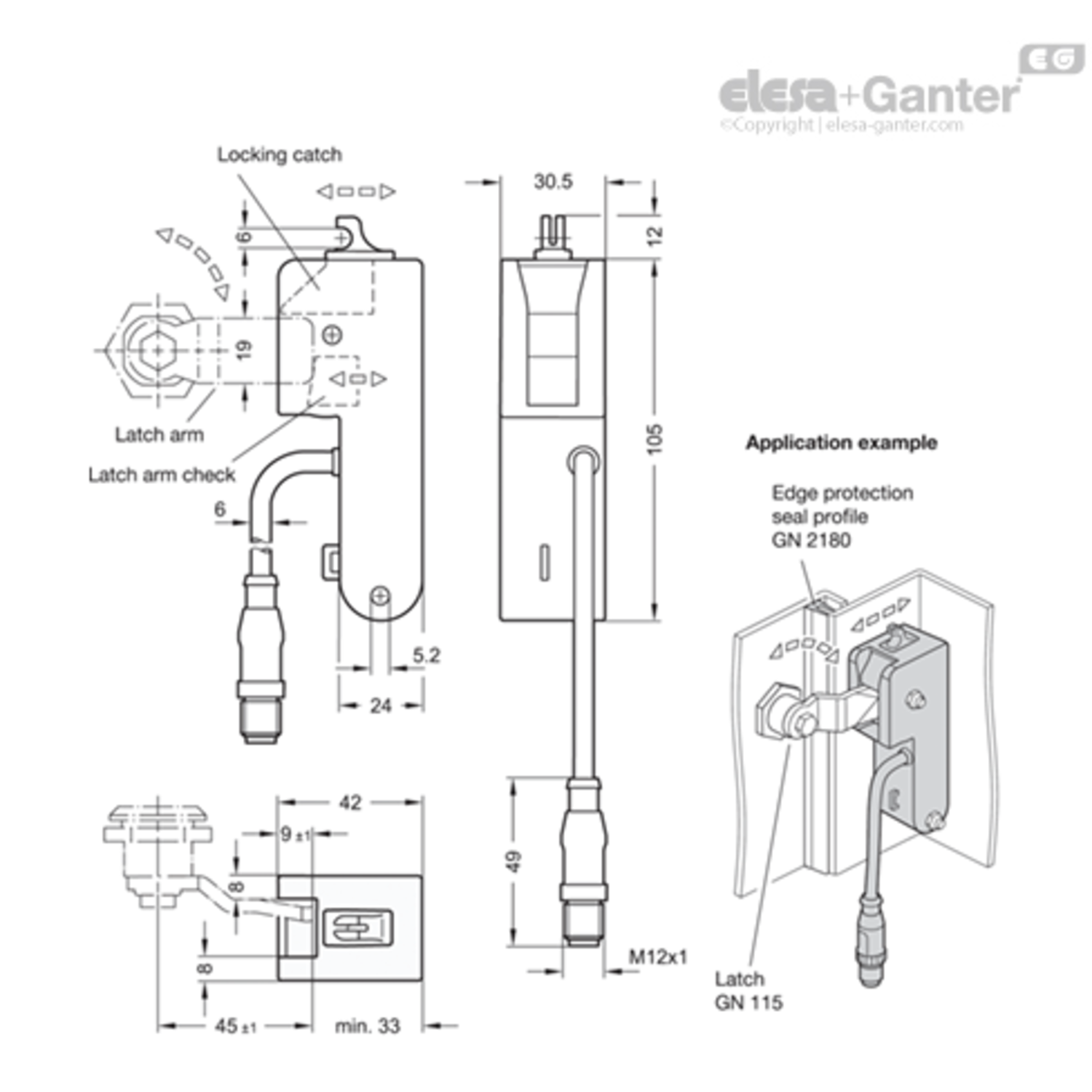

Elektromechanische vergrendelsystemen GN 120.4 worden gebruikt in combinatie met grendels GN 115 of GN 515. In de gesloten positie wordt de vergrendelingsarm vergrendeld door het vergrendelstuk en door een elektrisch ingangssignaal. Bovendien wordt de aanwezigheid van de vergrendelingsarm in gesloten positie gedetecteerd en als uitgangssignaal afgegeven.

Het vergrendelsysteem kan worden gebruikt voor links- of rechtsdraaiende vergrendelingen en vergroot de vergrendelingsafstand A met 8 mm. Bestaande installaties kunnen met minimale inspanning worden geüpgraded. Ook het elektromechanische vergrendelsystemen is van buitenaf niet zichtbaar.

Als de vergrendelingsarm door middel van een rotatie van maximaal 90° in de gesloten positie wordt bewogen, schiet het veerbelaste vergrendelstuk naar voren om te voorkomen dat de vergrendeling opnieuw opengaat.

In gesloten positie wordt de aanwezigheid van de vergrendelingsarm gedetecteerd door de controle van de vergrendelingsarm, en er wordt een hoog signaal afgegeven op de uitgang van deze controle (pin 4) als er ook een verbinding aanwezig is tussen de extra contactpinnen 5 en 6. Dit kan bijvoorbeeld de vorm aannemen van een eenvoudige draadbrug of een controle van de deurpositie.

Om de vergrendeling weer los te maken, wordt een hoog signaal aangelegd op controle-ingangspin 4, waardoor het vergrendelstuk elektromechanisch wordt teruggetrokken. In geval van stroomuitval of een systeemstoring kan het vergrendelstuk via de handmatige noodontgrendeling worden teruggeduwd. De noodontgrendeling is ontworpen om het vastmaken van een bowdenkabel mogelijk te maken.

Wanneer het hoge signaal op controle-ingangspin 4 wegvalt, wordt het vergrendelstuk door het elektromechanische mechanisme losgelaten, waardoor de veer deze weer naar de beginpositie kan duwen.

Na installatie kan de aansluitkabel indien nodig extra worden vastgezet met een kabelbinder aan de trekontlasting. Het elektromechanische vergrendelsysteem GN 120.4 kan eenvoudig worden toegevoegd aan bestaande installaties. Om het elektromagnetische vergrendelsysteem te kunnen gebruiken, hoeft alleen de vergrendelingsafstand A van de vergrendeling met 8 mm te worden vergroot. Voor alle gangbare vergrendelingsafstanden zijn bijpassende vergrendelingsarmen verkrijgbaar.

Bij de installatie, de eerste ingebruikname en het gebruik moeten de gegevens in de gebruiksaanwijzing in acht worden genomen. Ze worden bij het product meegeleverd of kunnen digitaal worden geraadpleegd op de productpagina op elesa-ganter.com.

Het elektromechanische vergrendelsysteem moet worden geïnstalleerd en in bedrijf gesteld door een gekwalificeerde specialist, in overeenstemming met de informatie in de gebruiksaanwijzing, de nationale en internationale voorschriften en de toepasselijke normen.

Elesa+Ganter aanvaardt geen enkele wettelijke aansprakelijkheid voor ontbrekende of onjuiste informatie of de gevolgen daarvan.
