GN 125 Verstelbare spanningshefbomen
GN 125 1
GN 125 2

GN 125
Verstelbare spanningshefbomen

Gezwart staal

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type D: rechte hendel
  • Type E: haakse hendel

Staal

gezwart

Treksterkteklasse 5.8

Afdekking

Kunststof, lichtgrijs

Kogelvormige knoppen DIN 319 -

Kunststof, duroplast

zwart, glanzende afwerking

Borgring

Kunststof (polyacetaal)

2Informatie

De totale hoogte van de spanhendels GN 125 is tot een minimum beperkt.

Net als alle andere verstelbare hendels, zijn ze ideaal wanneer onderdelen in een beperkte ruimte of in een bepaalde positie van de handgreep moeten worden geklemd. Het schroefdraadinzetstuk wordt met de naaf verbonden door middel van vertandingen, die losgekoppeld kunnen worden.

Door aan de hendel te trekken, worden de vertandingen losgekoppeld en kan de hendel naar de ideale klempositie worden gedraaid. Bij het loslaten van de hendel wordt het automatisch weer ingeschakeld.

3Op aanvraag
  • Met doorgaand gat met draad
4Technische informatie

Uitvoering

GN-125

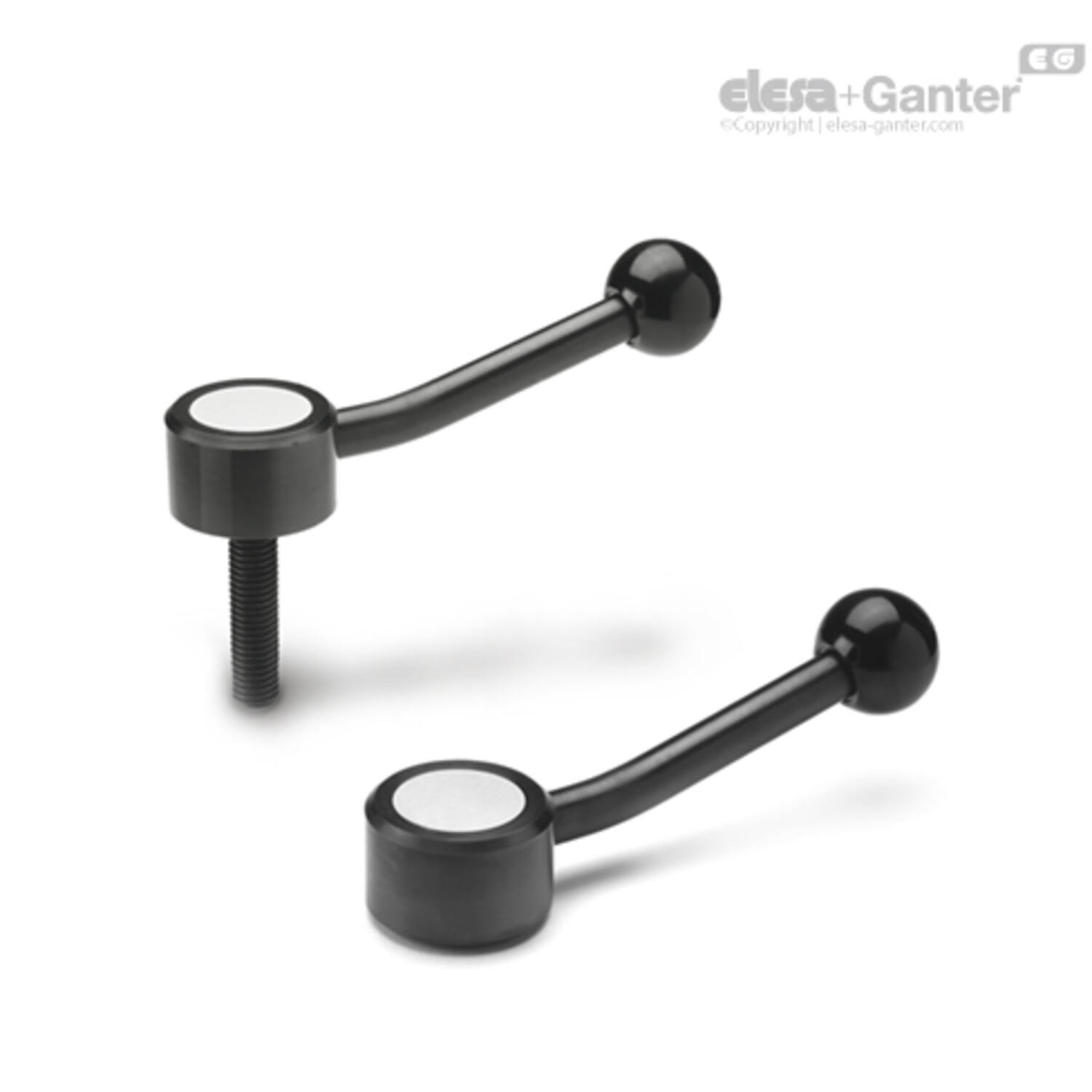

GN-125 Vlakke verstelbare spanhendel, gezwart staal, vlak of gebogen, draadeind, kunststof afdekdeksel en kogelknop DIN 319
GN 125
GN 125 Vlakke verstelbare spanhendel, gezwart staal, vlak of gebogen, blind gat met binnendraad, kunststof afdekdeksel en kogelknop DIN 319
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100400100 GN 125-32-M6-D
€ 26,74
100400140 GN 125-32-M6-E
€ 28,55
100402130 GN 125-32-M8-D
€ 26,74
100402140 GN 125-32-M8-E
€ 28,55
100402150 GN 125-36-M10-D
€ 29,82
100402160 GN 125-36-M10-E
€ 31,62
109510450 GN 125-36-M12-D
€ 29,82
109540645 GN 125-36-M12-E
€ 31,62
100400110 GN 125-36-M8-D
€ 29,82
100400150 GN 125-36-M8-E
€ 31,62
100400120 GN 125-40-M10-D
€ 34,82
100400160 GN 125-40-M10-E
€ 36,62
100402170 GN 125-40-M12-D
€ 34,82
100402180 GN 125-40-M12-E
€ 36,62
100400130 GN 125-45-M12-D
€ 39,65
100400170 GN 125-45-M12-E
€ 41,46
100403540 GN 125-45-M14-D
€ 39,65
100403550 GN 125-45-M14-E
€ 41,46
100402190 GN 125-45-M16-D
€ 39,65
100402200 GN 125-45-M16-E
€ 41,46

h2

d4

d2

h5

Gewicht (g)

d1

t min

h1

l

h3

h4 ≈

d3

d5
1.5 8 M 6 4 141 32 11 20.5 100 12.5 N.v.t. 13.5 20
1.5 8 M 6 4 141 32 11 20.5 100 12.5 36 13.5 20
1.5 8 M 8 4 140 32 11 20.5 100 12.5 N.v.t. 13.5 20
1.5 8 M 8 4 140 32 11 20.5 100 12.5 36 13.5 20
2 10 M 10 4.5 190 36 14 24.5 120 15 N.v.t. 16 25
2 10 M 10 4.5 190 36 14 24.5 120 15 45 16 25
2 10 M 12 4.5 220 36 14 24.5 120 15 N.v.t. 16 25
2 10 M 12 4.5 220 36 14 24.5 120 15 45 16 25
2 10 M 8 4.5 223 36 14 24.5 120 15 N.v.t. 16 25
2 10 M 8 4.5 223 36 14 24.5 120 15 45 16 25
2 12 M 10 4.5 307 40 17 26.5 130 16 N.v.t. 19 30
2 12 M 10 4.5 307 40 17 26.5 130 16 50 19 30
2 12 M 12 4.5 301 40 17 26.5 130 16 N.v.t. 19 30
2 12 M 12 4.5 301 40 17 26.5 130 16 50 19 30
2 12 M 12 5 420 45 23 31.5 145 20 N.v.t. 23 32
2 12 M 12 5 420 45 23 31.5 145 20 60 23 32
2 12 M 14 5 430 45 23 31.5 145 20 N.v.t. 23 32
2 12 M 14 5 430 45 23 31.5 145 20 60 23 32
2 12 M 16 5 406 45 23 31.5 145 20 N.v.t. 23 32
2 12 M 16 5 406 45 23 31.5 145 20 60 23 32
