GN 125.5 Verstelbare spanningshefbomen, RVS
GN-125.5 1
GN-125.5 2

GN 125.5
Verstelbare spanningshefbomen, RVS

RVS (1.4305 = A1 = AISI 303)

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type D: rechte hendel
  • Type E: haakse hendel

Naaf / as

RVS AISI 303

mat gestraald

Inzetstukken

RVS AISI 303

Afdekking

Kunststof, polyvinylchloride (PVC-U)

lichtgrijs

Kogelknop DIN 319

Kunststof, fenolhars (PF)

zwart, glanzende afwerking

Borgring

Kunststof, polyacetaal (POM)

2Informatie

De totale hoogte van roestvrijstalen spanhendels GN 125.5 is tot een minimum beperkt.

Net als alle andere verstelbare hendels, zijn ze ideaal wanneer onderdelen in een beperkte ruimte of in een bepaalde positie van de handgreep moeten worden geklemd. Het schroefdraadinzetstuk wordt met de naaf verbonden door middel van vertandingen, die losgekoppeld kunnen worden.

Door aan de hendel te trekken, worden de vertandingen losgekoppeld en kan de hendel naar de ideale klempositie worden gedraaid. Bij het loslaten van de hendel wordt het automatisch weer ingeschakeld.

3Op aanvraag
  • Met doorgaand gat met draad
4Technische informatie

Uitvoering

GN-125.5
GN-125.5 Verstelbare spanningshefboom , RVS, buitendraad, vlak
GN 125.5
GN 125.5 Vlakke verstelbare spanhendel, RVS, vlak of gebogen, blind gat met binnendraad, kunststof afdekdeksel en kogelknop DIN 319
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100390300 GN 125.5-32-M8-12-D
€ 35,89
100390310 GN 125.5-32-M8-12-E
€ 37,70
100390320 GN 125.5-32-M8-16-D
€ 35,99
100390330 GN 125.5-32-M8-16-E
€ 37,80
100390340 GN 125.5-32-M8-20-D
€ 36,11
100390350 GN 125.5-32-M8-20-E
€ 37,92
100390360 GN 125.5-32-M8-25-D
€ 36,43
100390370 GN 125.5-32-M8-25-E
€ 38,23
100390380 GN 125.5-32-M8-32-D
€ 36,53
100390390 GN 125.5-32-M8-32-E
€ 38,33
100390400 GN 125.5-32-M8-40-D
€ 36,92
100390410 GN 125.5-32-M8-40-E
€ 38,72
100390420 GN 125.5-32-M8-50-D
€ 37,41
100390430 GN 125.5-32-M8-50-E
€ 39,21
100390480 GN 125.5-36-M10-16-D
€ 41,68
100390490 GN 125.5-36-M10-16-E
€ 43,48
100390500 GN 125.5-36-M10-20-D
€ 41,87
100390510 GN 125.5-36-M10-20-E
€ 43,68
100390520 GN 125.5-36-M10-25-D
€ 42,46
100390530 GN 125.5-36-M10-25-E
€ 44,26
100390540 GN 125.5-36-M10-32-D
€ 42,75
100390550 GN 125.5-36-M10-32-E
€ 44,55
100390560 GN 125.5-36-M10-40-D
€ 43,21
100390570 GN 125.5-36-M10-40-E
€ 45,02
100390580 GN 125.5-36-M10-50-D
€ 43,77
100390590 GN 125.5-36-M10-50-E
€ 45,58
100390600 GN 125.5-36-M10-63-D
€ 44,51
100390610 GN 125.5-36-M10-63-E
€ 46,29
100390620 GN 125.5-36-M10-80-D
€ 46,04
100390630 GN 125.5-36-M10-80-E
€ 47,85
100390700 GN 125.5-40-M12-25-D
€ 50,14
100390710 GN 125.5-40-M12-25-E
€ 51,95
100390720 GN 125.5-40-M12-32-D
€ 50,83
100390730 GN 125.5-40-M12-32-E
€ 52,63
100390740 GN 125.5-40-M12-40-D
€ 51,53
100390750 GN 125.5-40-M12-40-E
€ 53,34
100390760 GN 125.5-40-M12-50-D
€ 52,05
100390770 GN 125.5-40-M12-50-E
€ 53,85
100390780 GN 125.5-40-M12-63-D
€ 52,97
100390790 GN 125.5-40-M12-63-E
€ 54,78
100390800 GN 125.5-40-M12-80-D
€ 58,24
100390810 GN 125.5-40-M12-80-E
€ 60,05
100390880 GN 125.5-45-M16-32-D
€ 62,10
100390890 GN 125.5-45-M16-32-E
€ 63,90
100390900 GN 125.5-45-M16-40-D
€ 62,83
100390910 GN 125.5-45-M16-40-E
€ 64,64
100390920 GN 125.5-45-M16-50-D
€ 67,95
100390930 GN 125.5-45-M16-50-E
€ 69,76
100390940 GN 125.5-45-M16-63-D
€ 65,44
100390950 GN 125.5-45-M16-63-E
€ 67,25
100390960 GN 125.5-45-M16-80-D
€ 70,32
100390970 GN 125.5-45-M16-80-E
€ 72,13

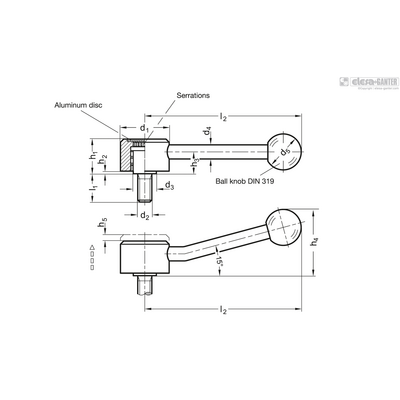

h2

d4

d2

l1

h5

Gewicht (g)

d1

h1

h3

h4 ≈

d3

d5

l2
1.5 8 M 8 12 4 151 32 20.5 12.5 N.v.t. 13.5 20 100
1.5 8 M 8 12 4 151 32 20.5 12.5 36 13.5 20 100
1.5 8 M 8 16 4 152 32 20.5 12.5 N.v.t. 13.5 20 100
1.5 8 M 8 16 4 152 32 20.5 12.5 36 13.5 20 100
1.5 8 M 8 20 4 153 32 20.5 12.5 N.v.t. 13.5 20 100
1.5 8 M 8 20 4 153 32 20.5 12.5 36 13.5 20 100
1.5 8 M 8 25 4 155 32 20.5 12.5 N.v.t. 13.5 20 100
1.5 8 M 8 25 4 155 32 20.5 12.5 36 13.5 20 100
1.5 8 M 8 32 4 157 32 20.5 12.5 N.v.t. 13.5 20 100
1.5 8 M 8 32 4 157 32 20.5 12.5 36 13.5 20 100
1.5 8 M 8 40 4 159 32 20.5 12.5 N.v.t. 13.5 20 100
1.5 8 M 8 40 4 159 32 20.5 12.5 36 13.5 20 100
1.5 8 M 8 50 4 163 32 20.5 12.5 N.v.t. 13.5 20 100
1.5 8 M 8 50 4 163 32 20.5 12.5 36 13.5 20 100
2 10 M 10 16 4.5 239 36 24.5 15 N.v.t. 16 25 120
2 10 M 10 16 4.5 239 36 24.5 15 45 16 25 120
2 10 M 10 20 4.5 241 36 24.5 15 N.v.t. 16 25 120
2 10 M 10 20 4.5 241 36 24.5 15 45 16 25 120
2 10 M 10 25 4.5 243 36 24.5 15 N.v.t. 16 25 120
2 10 M 10 25 4.5 243 36 24.5 15 45 16 25 120
2 10 M 10 32 4.5 246 36 24.5 15 N.v.t. 16 25 120
2 10 M 10 32 4.5 246 36 24.5 15 45 16 25 120
2 10 M 10 40 4.5 251 36 24.5 15 N.v.t. 16 25 120
2 10 M 10 40 4.5 251 36 24.5 15 45 16 25 120
2 10 M 10 50 4.5 256 36 24.5 15 N.v.t. 16 25 120
2 10 M 10 50 4.5 256 36 24.5 15 45 16 25 120
2 10 M 10 63 4.5 263 36 24.5 15 N.v.t. 16 25 120
2 10 M 10 63 4.5 263 36 24.5 15 45 16 25 120
2 10 M 10 80 4.5 270 36 24.5 15 N.v.t. 16 25 120
2 10 M 10 80 4.5 270 36 24.5 15 45 16 25 120
4 12 M 12 25 4.5 358 40 30 19 N.v.t. 19 30 130
4 12 M 12 25 4.5 358 40 30 19 53 19 30 130
4 12 M 12 32 4.5 363 40 30 19 N.v.t. 19 30 130
4 12 M 12 32 4.5 363 40 30 19 53 19 30 130
4 12 M 12 40 4.5 368 40 30 19 N.v.t. 19 30 130
4 12 M 12 40 4.5 368 40 30 19 53 19 30 130
4 12 M 12 50 4.5 374 40 30 19 N.v.t. 19 30 130
4 12 M 12 50 4.5 374 40 30 19 53 19 30 130
4 12 M 12 63 4.5 385 40 30 19 N.v.t. 19 30 130
4 12 M 12 63 4.5 385 40 30 19 53 19 30 130
4 12 M 12 80 4.5 396 40 30 19 N.v.t. 19 30 130
4 12 M 12 80 4.5 396 40 30 19 53 19 30 130
4 12 M 16 32 5 635 45 35.5 24 N.v.t. 23 32 145
4 12 M 16 32 5 635 45 35.5 24 64 23 32 145
4 12 M 16 40 5 646 45 35.5 24 N.v.t. 23 32 145
4 12 M 16 40 5 646 45 35.5 24 64 23 32 145
4 12 M 16 50 5 662 45 35.5 24 N.v.t. 23 32 145
4 12 M 16 50 5 662 45 35.5 24 64 23 32 145
4 12 M 16 63 5 677 45 35.5 24 N.v.t. 23 32 145
4 12 M 16 63 5 677 45 35.5 24 64 23 32 145
4 12 M 16 80 5 699 45 35.5 24 N.v.t. 23 32 145
4 12 M 16 80 5 699 45 35.5 24 64 23 32 145
