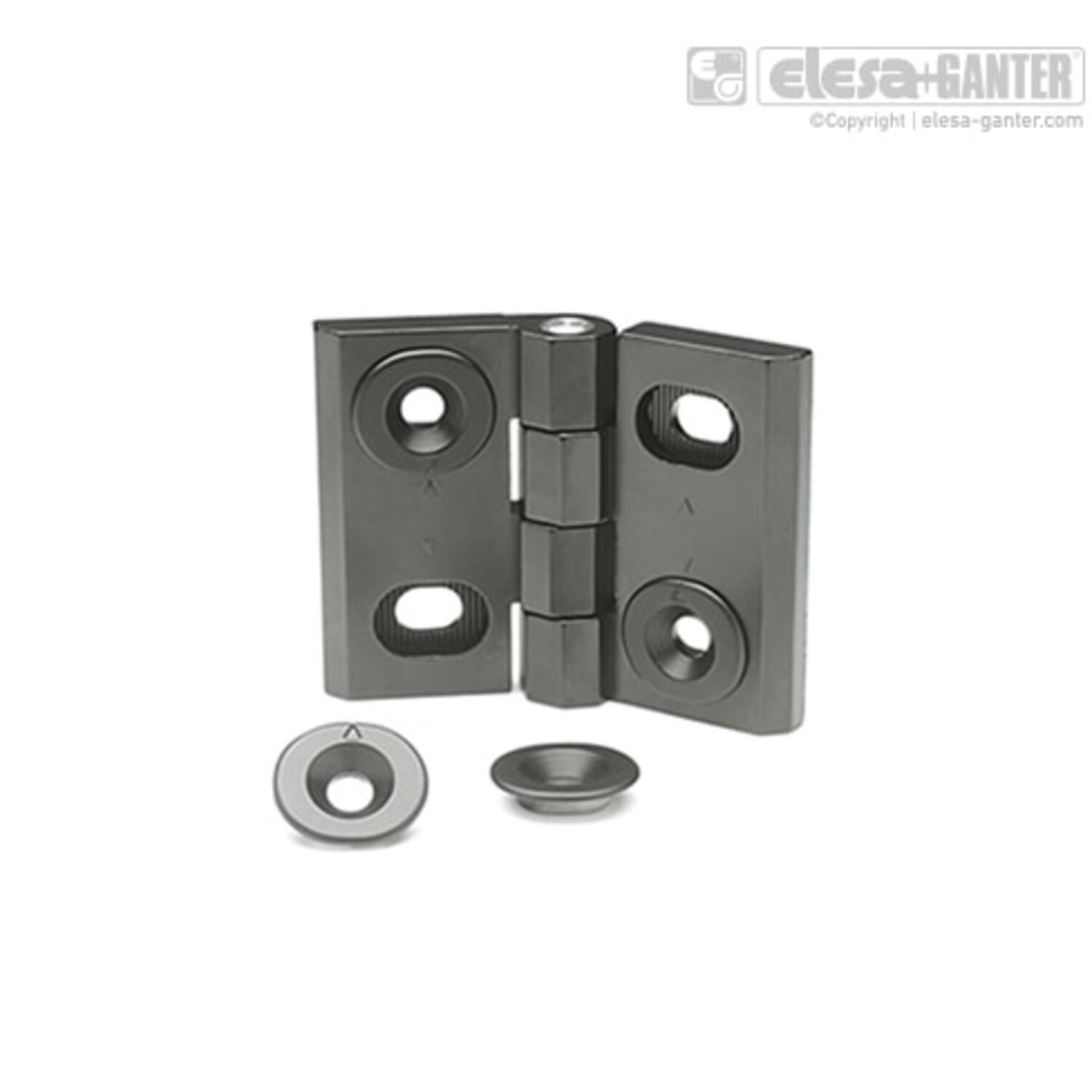

GN 127
Verstelbare scharnieren
Zink spuitgiet / RVS (1.4408 = AISI 316 = A4)
As: RVS (1.4571 = AISI 316 Ti)
H = in de hoogte verstelbaar
B = in de breedte verstelbaar
HB = in de hoogte en breedte verstelbaar
SR = zilver RAL 9006 kunststofcoating
SW = zwart RAL 9005 kunststofcoating
GS = mat gestraald
Omschrijving
Typen
- Type H: verticaal verstelbaar
- Type B: horizontaal verstelbaar
- Type HB: verticaal en horizontaal verstelbaar
Zinkspuitgietwerk
kunststof bekleding
zwart, RAL 9005, textuurafwerking SW
zilver, RAL 9006, textuurafwerking SR
Roestvrij staal A4
Duits materiaal nr. 1.4408
mat gestraald GS
Pen
Roestvrij staal AISI 316Ti

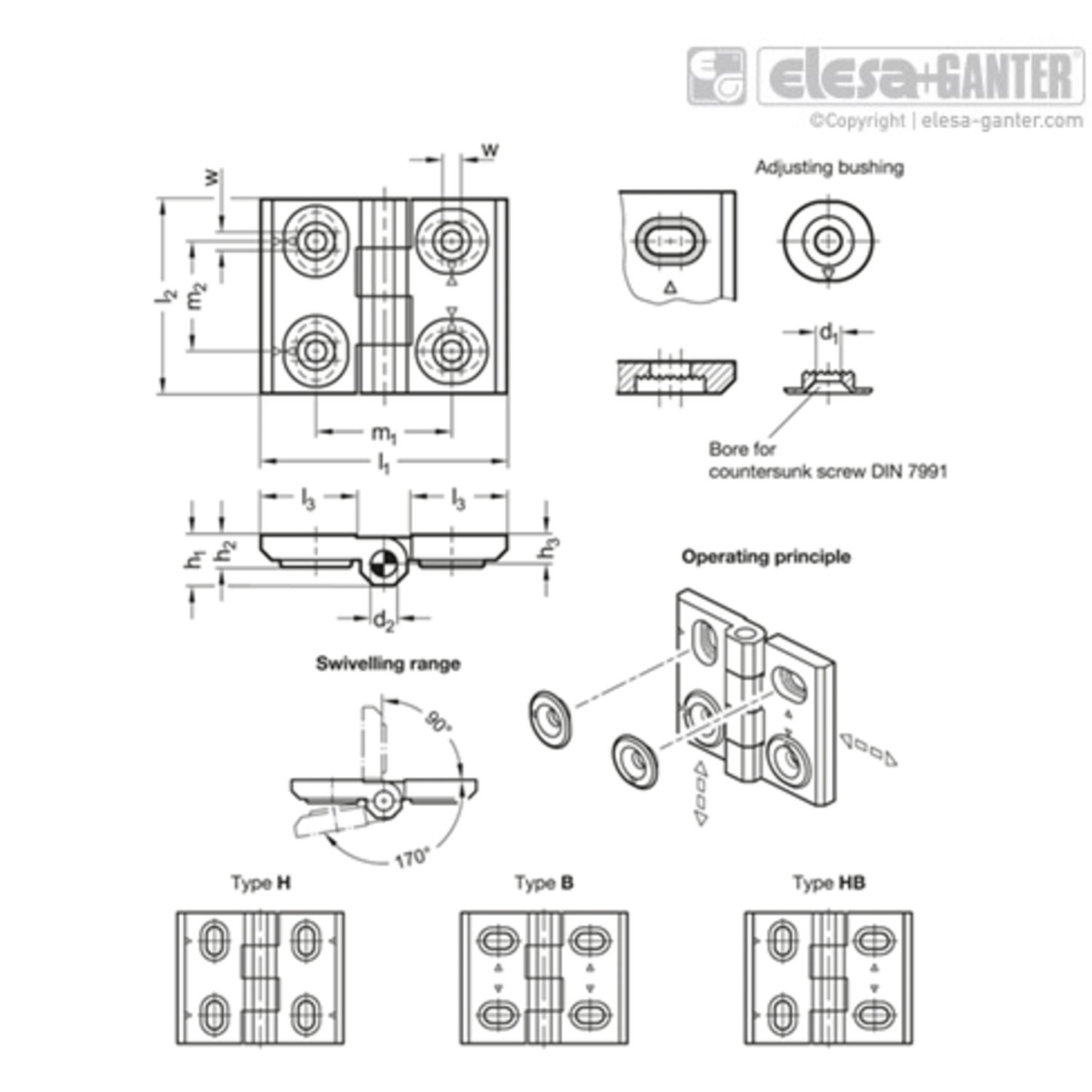

Met scharnieren GN 127 kunnen deuren en afdekkingen strak en fijn afgesteld gepositioneerd worden door de stelbussen te verplaatsen. Op die manier kunnen spleten worden gecorrigeerd en productietoleranties worden gecompenseerd. De pijlpunten geven het midden van het verstelbare bereik w weer.
De varianten in roestvrij staal zijn doorgaans ook geschikt voor toepassingen in bijzonder agressieve omstandigheden.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470044173 | GN 127-A4-52-40-B-GS |
|
|||
| 470044175 | GN 127-A4-52-40-H-GS |
|
|||
| 470044174 | GN 127-A4-52-40-HB-GS |
|
|||
| 470044176 | GN 127-A4-64-50-B-GS |
|
|||
| 470044178 | GN 127-A4-64-50-H-GS |
|
|||
| 470044177 | GN 127-A4-64-50-HB-GS |
|
|||
| 470044179 | GN 127-A4-76-60-B-GS |
|
|||
| 470044181 | GN 127-A4-76-60-H-GS |
|
|||
| 470044180 | GN 127-A4-76-60-HB-GS |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
h2 |
d2 |
l1 |
l3 |
Gewicht (g) |
d1 |
h1 |
x |
h3 |
w |
m2 |
l2 |
m1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 4 | 52 | 22 | 102 | 4.5 | 9.5 | 1 | 5.5 | 2 | 22 | 40 | 30 |
| 6 | 4 | 52 | 22 | 102 | 4.5 | 9.5 | 1 | 5.5 | 2 | 22 | 40 | 30 |
| 6 | 4 | 52 | 22 | 102 | 4.5 | 9.5 | 1 | 5.5 | 2 | 22 | 40 | 30 |
| 7 | 6 | 64 | 28 | 137 | 5.5 | 11.5 | 1.5 | 6.5 | 3 | 27 | 50 | 37 |
| 7 | 6 | 64 | 28 | 137 | 5.5 | 11.5 | 1.5 | 6.5 | 3 | 27 | 50 | 37 |
| 7 | 6 | 64 | 28 | 137 | 5.5 | 11.5 | 1.5 | 6.5 | 3 | 27 | 50 | 37 |
| 9 | 8 | 76 | 33.5 | 254 | 6.5 | 15 | 2 | 8.5 | 4 | 34 | 60 | 42 |
| 9 | 8 | 76 | 33.5 | 254 | 6.5 | 15 | 2 | 8.5 | 4 | 34 | 60 | 42 |
| 9 | 8 | 76 | 33.5 | 254 | 6.5 | 15 | 2 | 8.5 | 4 | 34 | 60 | 42 |
