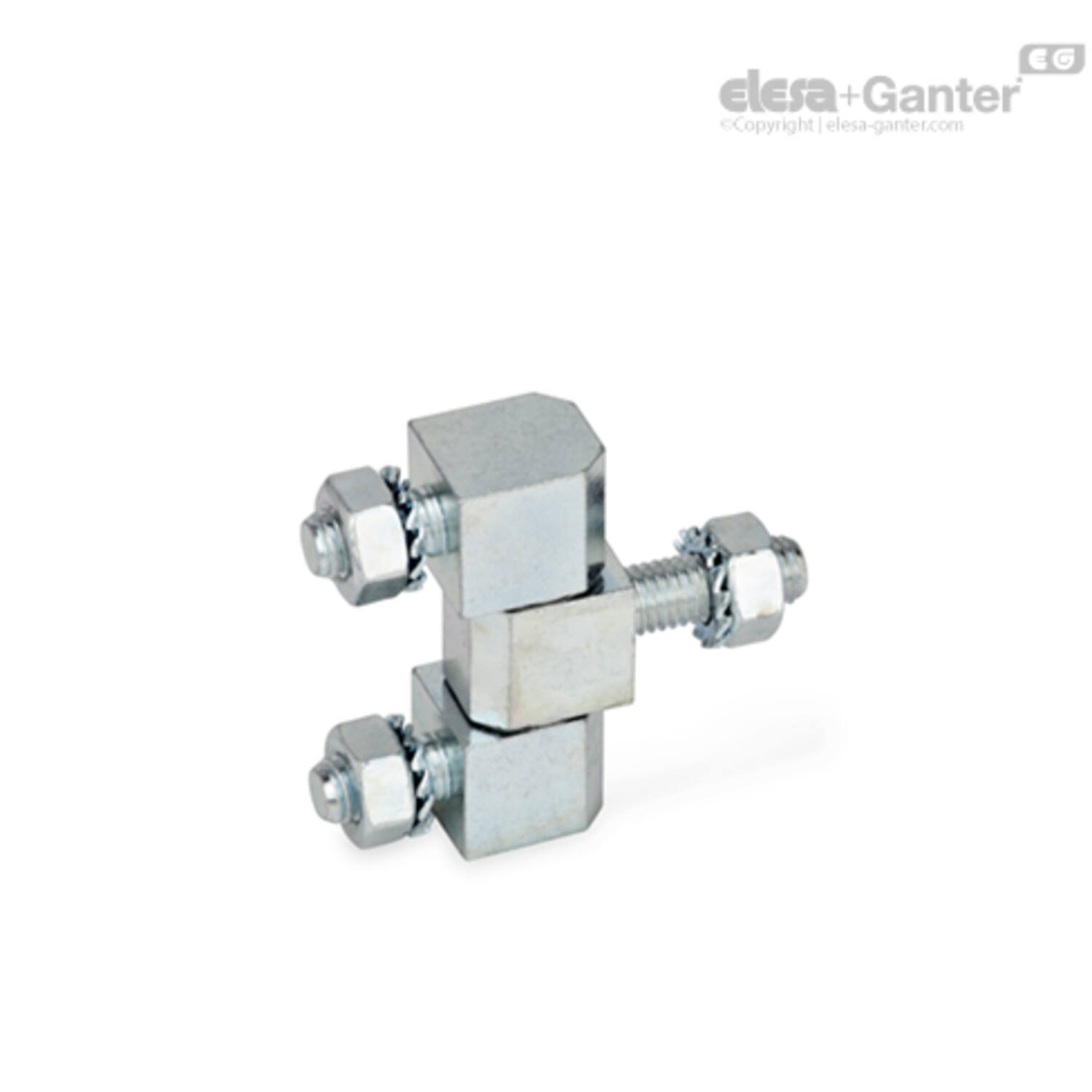

GN 129 Scharnieren
GN 129 1

GN 129
Scharnieren

Verzinkt staal, as: vernikkeld messing

D = driedelig Z = tweedelig

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type D: bestaande uit drie delen
  • Type Z: bestaande uit twee delen

Staal

Verzinkt, blauw gepassiveerd

Pen

Messing, vernikkeld

Sluitring

Messing, vernikkeld

Zeskantmoer ISO 4032

Verzinkt staal, blauw gepassiveerd

Getande sluitring DIN 6797

voor het vastzetten van schroeven

Verzinkt staal, blauw gepassiveerd

2Informatie

Scharnieren GN 129 worden gebruikt voor deuren die aan de buitenkant gelijk liggen met het kozijn. Deze scharnieren worden normaal gesproken aan de zijkant van de deur geplaatst.

In het tweedelige ontwerp kan de deur met twee identiek geplaatste scharnieren losgeklapt worden.

De driedelige scharnieren, die over het algemeen niet losgeklapt kunnen worden en binnenin gemonteerd zijn, zijn geschikt voor deuren en kleppen die uit voorzorg niet van buitenaf mogen worden gedemonteerd.

3Technische informatie

Uitvoering

GN 129
GN 129 Scharnier 2- / 3-delig, verzinkt staal, vernikkelde messing as en ringen
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100420050 GN 129-12-D
€ 9,61
100420060 GN 129-12-Z
€ 9,30
100420055 GN 129-16-D
€ 14,37
100420065 GN 129-16-Z
€ 11,57

h2

d2

l1

D1

l3

Gewicht (g)

s

l5

l6

d1

l4 max

h1

m2

B

l2

m1
N.v.t. 6 10 M 6 N.v.t. 57 12 N.v.t. N.v.t. M 6 9 39.2 N.v.t. 15 5 27.2
25.6 6 N.v.t. M 6 14 38 12 10 5 M 6 N.v.t. N.v.t. 13.6 15 5 N.v.t.
N.v.t. 8 14 M 8 N.v.t. 133 16 N.v.t. N.v.t. M 8 16 49 N.v.t. 20 8 33
32.5 8 N.v.t. M 8 22 87 16 14 8 M 8 N.v.t. N.v.t. 16.5 20 8 N.v.t.
