Omschrijving
Identificatienr.
Nr. 2: met 2 RVS inbusbouten DIN 912
Aluminium
- Kunststof bekleding
zwart, RAL 9005, textuurafwerking SW
- Natural, mat gestraald BL
RVS AISI CF-8 NI
mat gestraald
Cilinderkopschroeven DIN 912
Roestvast AISI 304
Zeskantmoeren DIN 985
Roestvast AISI 304
Zelfborgend met polyamide ring

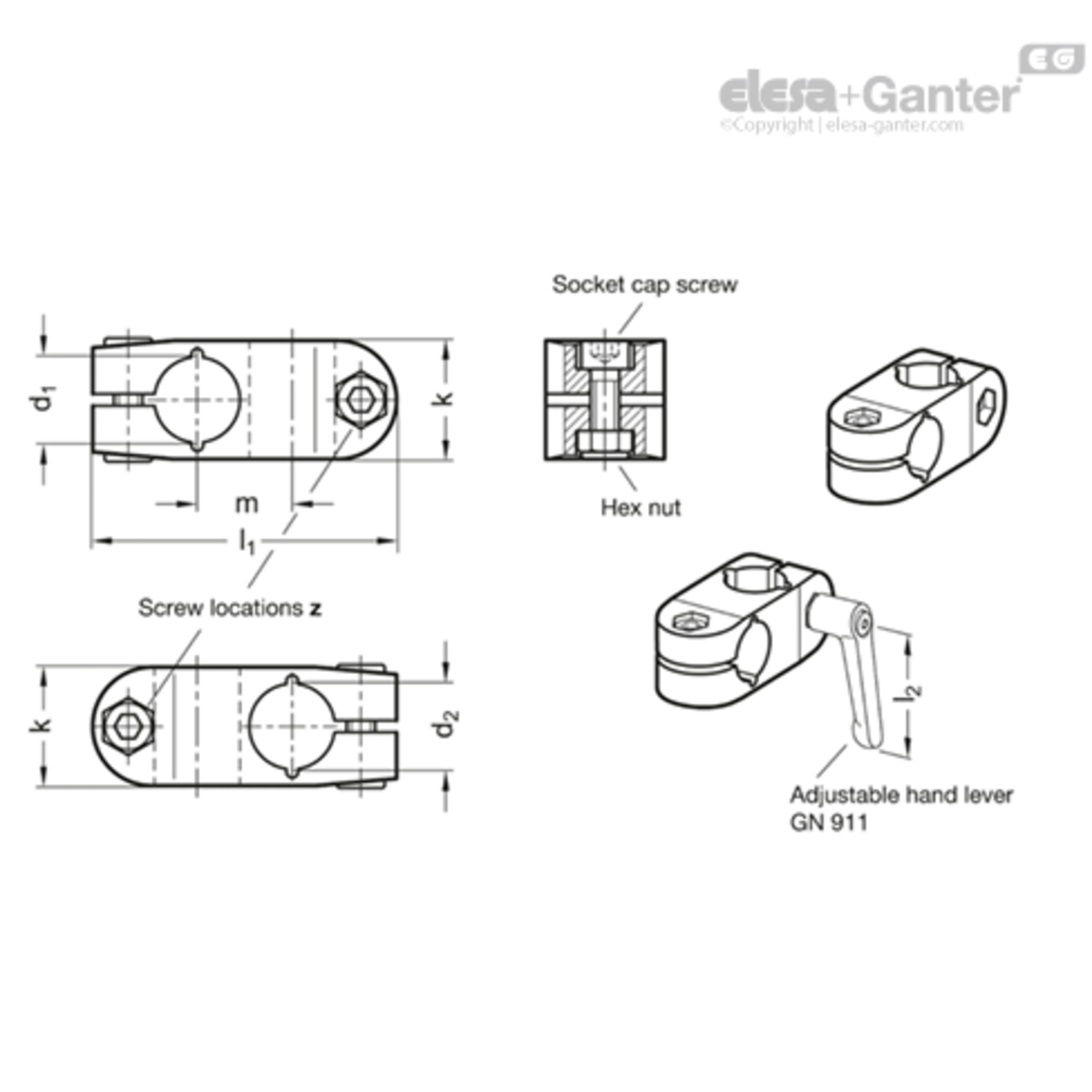

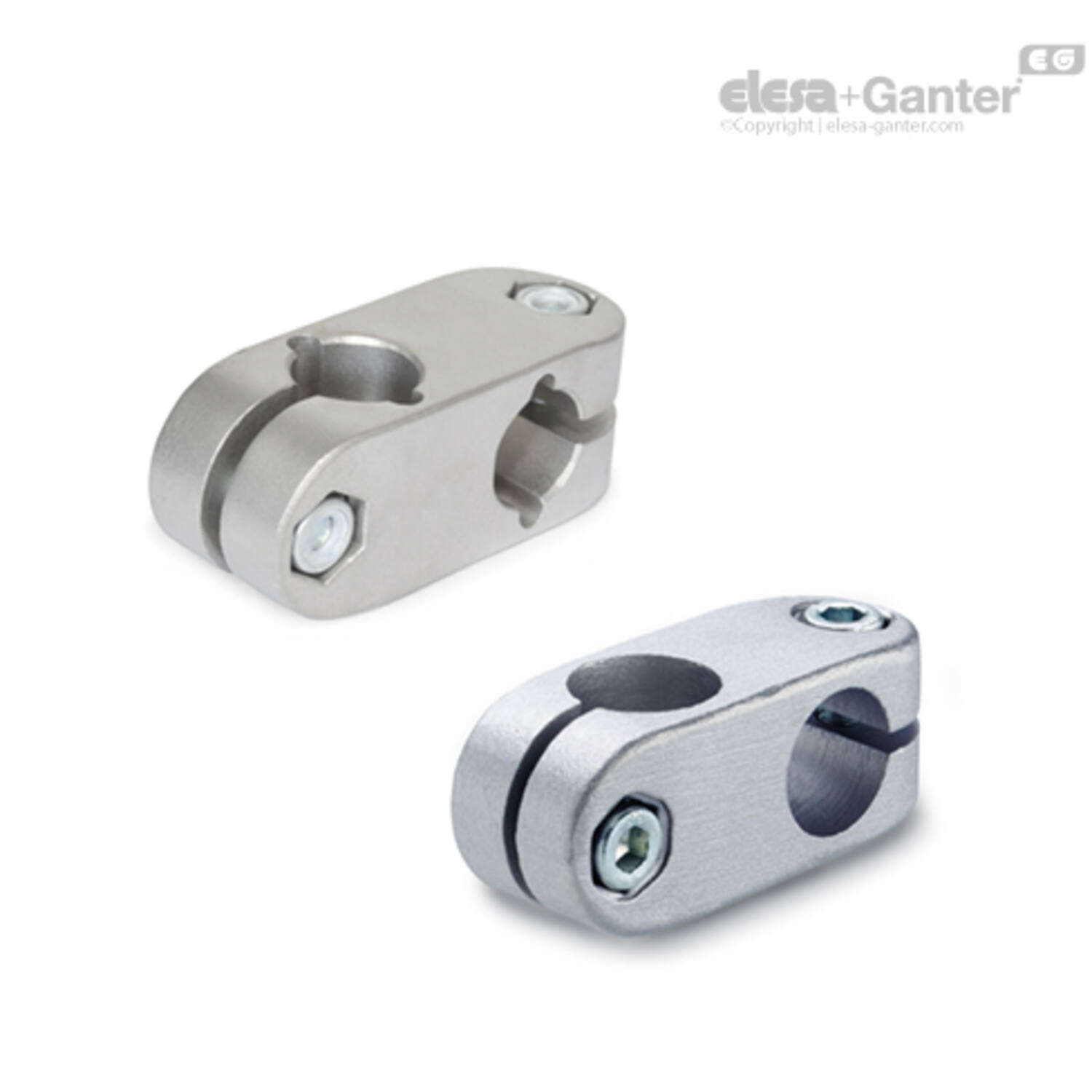

De klemboring van buisklemverbindingen, tweezijdig GN 131 is mechanisch bewerkt en ontworpen voor constructiebuizen GN 990 of DIN 2391, DIN 2395 en DIN 2462 respectievelijk.
Op de schroeflocaties z verminderen de cilinderkopschroeven de dwarsdoorsnede van de boring voor het klemmen.
Om te klemmen zonder gereedschap kunnen de cilinderkopschroeven vervangen worden door de verstelbare handgrepen GN 911 / GN 911.3 die in de tabel zijn opgesomd als accessoires.
- d1 / d2 met ongelijke boringen
|
|
|
|
|
|
|
|
|
|
|
k Klemlengte |
d2 |
l1 |
k |
Gewicht (g) |
d1 |
l |
d3 |
m |
|---|---|---|---|---|---|---|---|---|
| 25 | B 10 | 64 | 25 | 86 | B 10 | 64 | M 6 | 20 |
| 25 | B 10 | 64 | 25 | 86 | B 10 | 64 | M 6 | 20 |
| 25 | B 12 | 64 | 25 | 80 | B 12 | 64 | M 6 | 20 |
| 25 | B 12 | 64 | 25 | 80 | B 12 | 64 | M 6 | 20 |
| 25 | B 14 | 64 | 25 | 78 | B 14 | 64 | M 6 | 20 |
| 25 | B 14 | 64 | 25 | 78 | B 14 | 64 | M 6 | 20 |
| 25 | B 15 | 64 | 25 | 62 | B 15 | 64 | M 6 | 20 |
| 25 | B 15 | 64 | 25 | 62 | B 15 | 64 | M 6 | 20 |
| 25 | B 16 | 64 | 25 | 55 | B 16 | 64 | M 6 | 20 |
| 25 | B 16 | 64 | 25 | 55 | B 16 | 64 | M 6 | 20 |
| 25 | B 18 | 64 | 25 | 50 | B 18 | 64 | M 6 | 20 |
| 25 | B 18 | 64 | 25 | 50 | B 18 | 64 | M 6 | 20 |
