GN 132.15

Buisklemverbindingen

Typen

• Type A: zonder afdichtingen

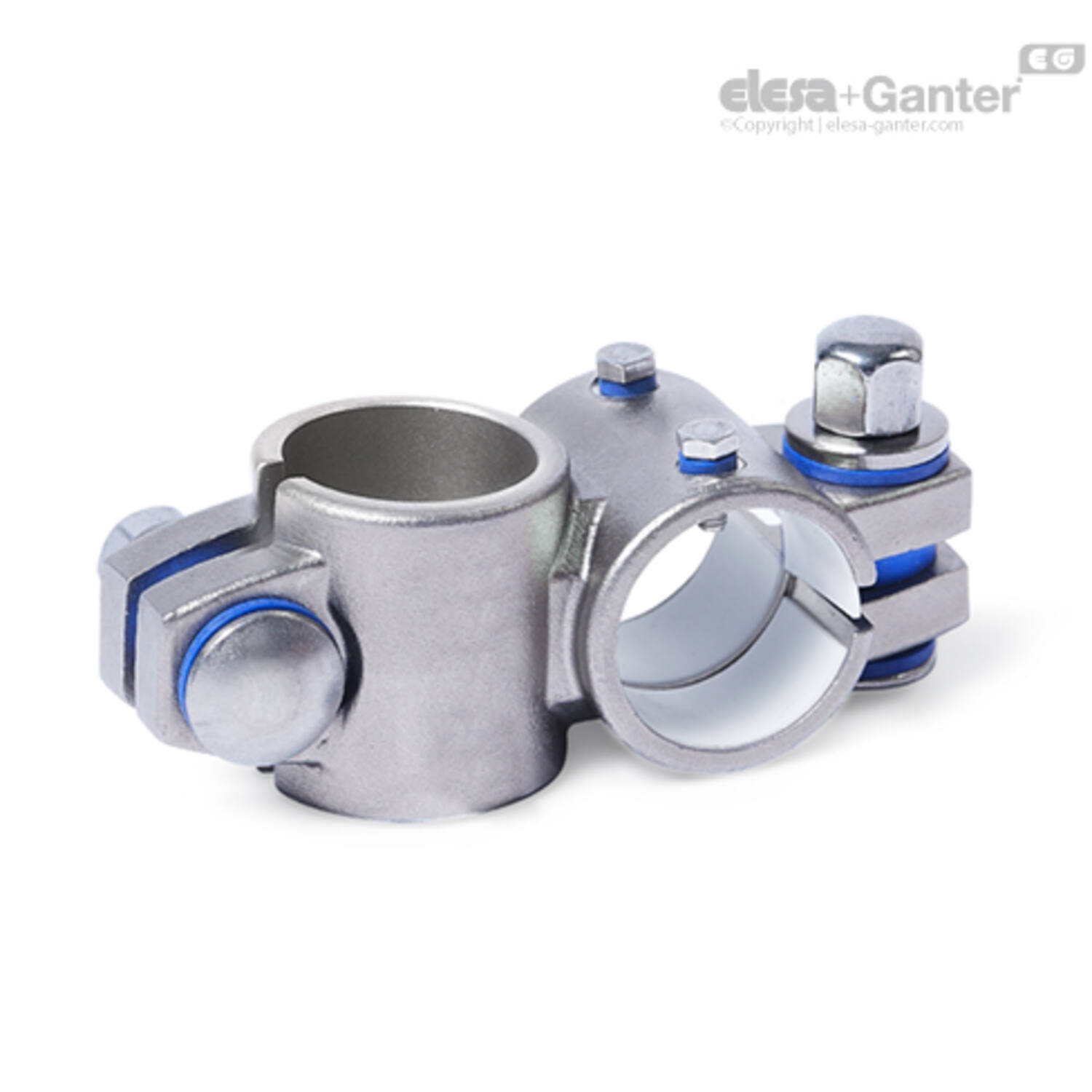

• Type B: met afdichtingen

Identificatienr.

• Nr. 4: met 2 roestvrijstalen dopmoeren DIN 917

Roestvrij staal AISI CF-8

mat gestraald

hulslager

Kunststof (PTFE)

Slotbout DIN 603

Roestvast staal

Dopmoeren DIN 917 / Sluitringen

Roestvast staal

• Afdichtschijven

Kunststof (polyacetaal POM)

• Afstandsstuk ring

Siliconen, 40 ... 60 Shore A

Tweeweg lineaire actuatorverbindingen GN 132.15 zijn gebaseerd op tweewegconnectorklemmen. De extra voorziene montagegaten worden gebruikt om de aandrijfsleutel van een lineaire actuator aan te sluiten. Boringen met de aanduiding G zijn uitgerust met hulslagers.

Met de schroeflocaties z kan de speling van de geleideboring d₁ worden afgesteld of de lineaire actuatorconnectoren kunnen na afstelling worden vastgeklemd. Type B is voorzien van afdichtingen op de schroeflocaties.

Om snel te klemmen zonder gereedschap kunnen de dopmoeren vervangen worden door de verstelbare handgrepen GN 911.3  die in de tabel zijn opgesomd als accessoires.

• Verstelbare handhendels GN 911.3

• Kunststofkenmerken

• Kenmerken roestvast staal
