GN 134.7

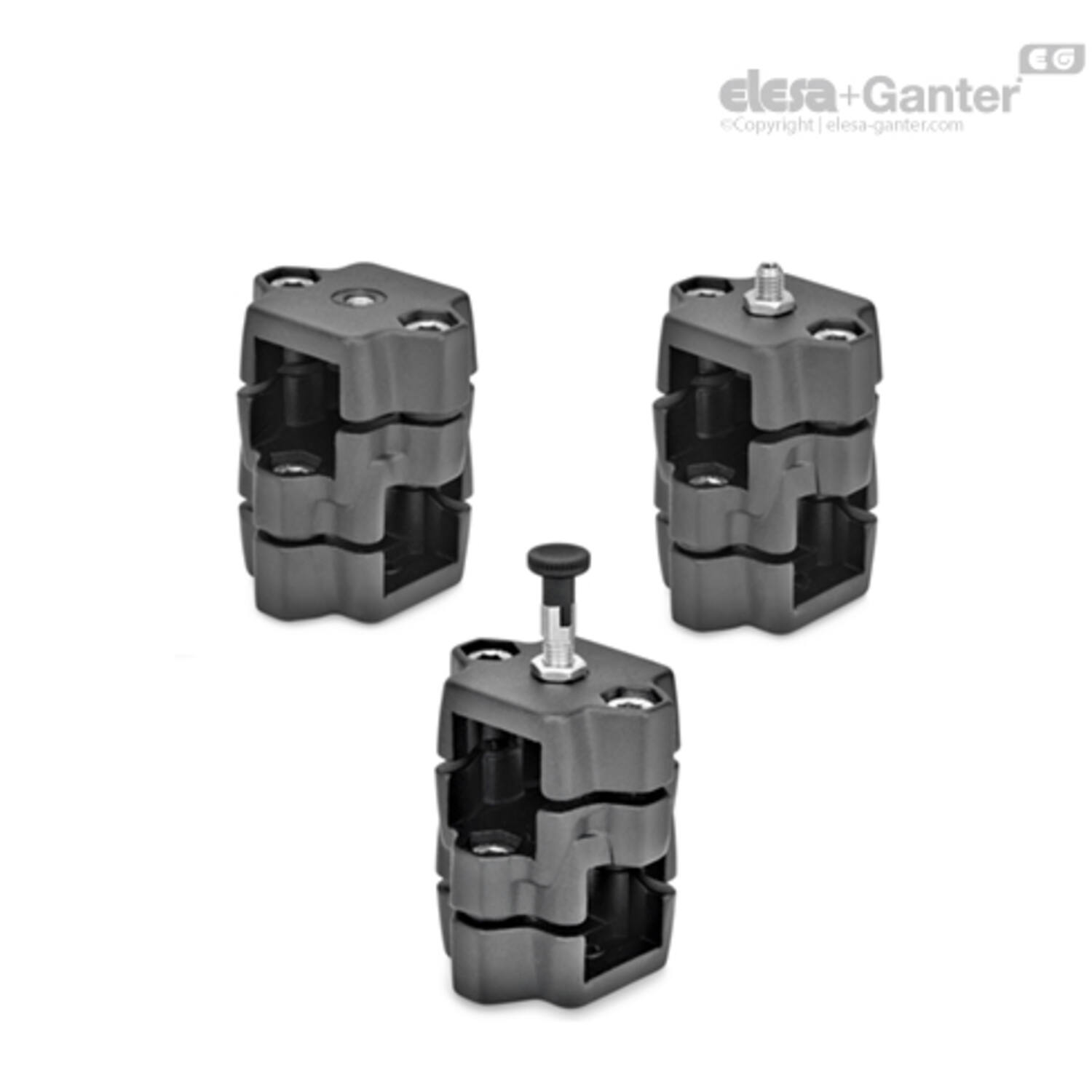

Tweezijdig vergrendelbare schuifeenheid

Typen

• Type G: met schroefdraad

• Type R: met blokkeerbout

• Type D: met verend drukstuk

Aluminium

Gepoedercoat

zwart, RAL 9005, textuurafwerking SW

• Cilinderkopschroeven DIN 912

• Zeskantmoeren DIN 985

• Centreerbussen

RVS AISI 304

Blokkeerbout GN 717, type CK

• Plunjerpen

• RVS AISI 303

• Knop

• Kunststof (polyamide PA)

• Zwart, matte afwerking

Verend drukstuk GN 615.9, type KN

• RVS AISI 303

• kogel met glijlager

• met binnenzeskant

• RVS borgmoer ISO 4035

Met de buisklemverbindingen GN 134.7 kunnen terugkerende posities langs een vierkante constructiebuis eenvoudig en snel verplaatst worden. De vereiste gaten voor type R of verzinkboren voor type D kunnen door de gebruiker worden gecreëerd volgens de ontwerpinstructies, of worden besteld als volledig afgewerkte constructiebuizen met slotgaten GN 990.1 .

Om snel te klemmen zonder gereedschap kunnen de cilinderkopschroeven op de locaties z vervangen worden door de verstelbare handgrepen GN 911  die in de tabel zijn opgesomd als accessoires. Centreerbussen in de doorvoergaten elimineren de axiale speling tussen de bovenste en onderste delen van de klemverbindingen.

Buisklemverbindingen GN 134.7 worden geleverd met niet-gemonteerde blokkeerbout (type R) of verend drukstuk (type D). Type G met schroefdraad is universeel geschikt voor specifieke toepassingen.

• Verstelbare handgrepen GN 911

• Kenmerken RVS

De vierkante afmetingen van de buisklemverbindingen zijn ontworpen voor constructiebuizen GN 990. Ze kunnen door de gebruiker worden geplaatst met slotgaten (B of S) volgens de afmetingen in de tabel.

Constructiebuizen met slotgaten kunnen worden besteld als standaardonderdeel GN 990.1  op lengte gesneden en volledig klaar voor installatie.
