Omschrijving
Type
- Type B: met doorvoergaten
Roestvrij staal NI
- AISI 304
- blank BL
Pen
- Roestvast AISI 304
- genageld

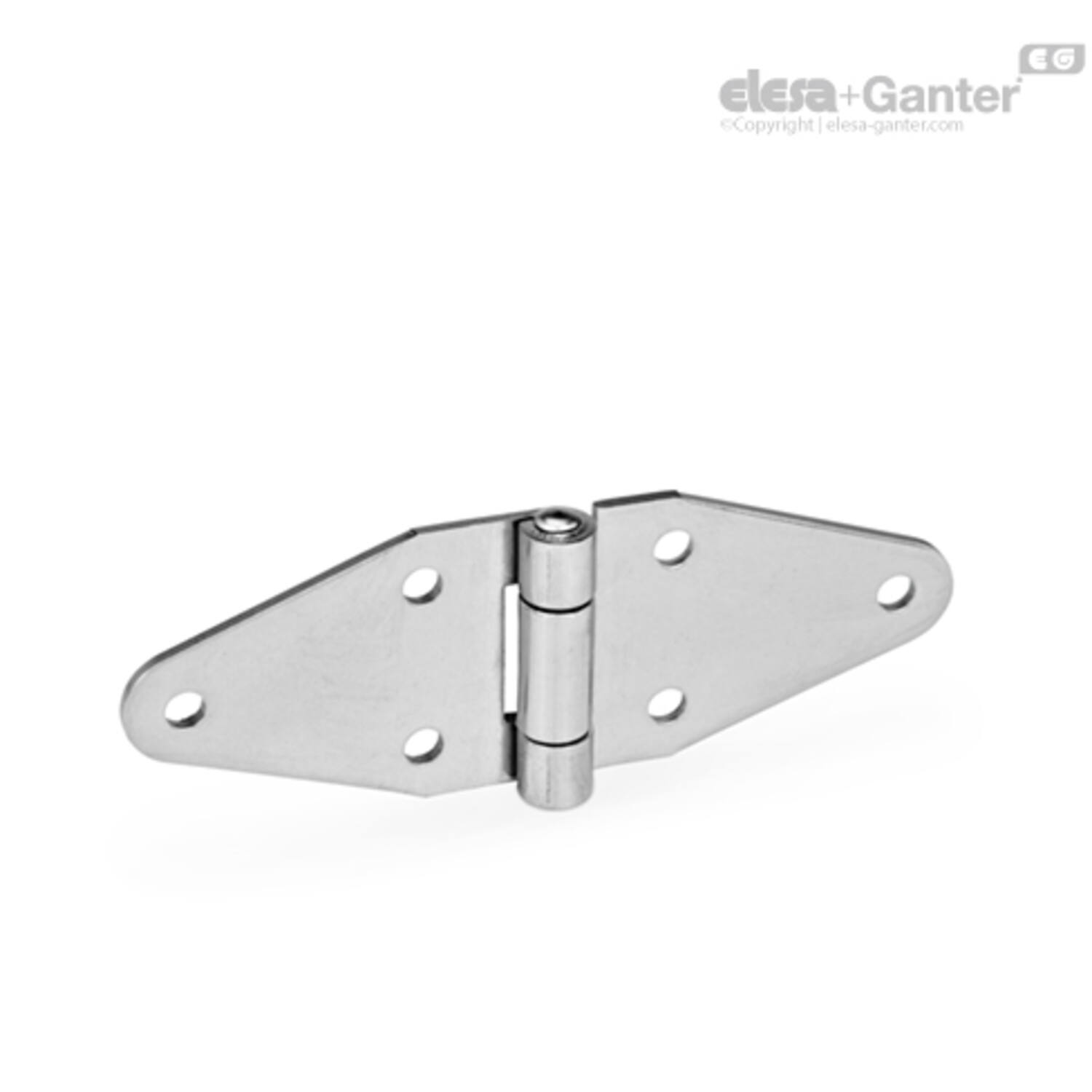

De puntige roestvrijstalen scharnieren van plaatstaal GN 1364 worden gekenmerkt door hun compacte en universele afmetingen en hun aantrekkelijke vormgeving. De gebruikte materialen maken ook toepassingen in agressieve omgevingen mogelijk.
Type B wordt bevestigd via de bestaande doorvoergaten met schroeven of klinknagels.
- zonder boringen
- met verzonken gaten
- andere oppervlaktypen
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 460120288 | GN 1364-NI-105-50-B-BL |
|
|||
| 460120289 | GN 1364-NI-140-50-B-BL |
|
|||
| 460120274 | GN 1364-NI-70-50-B-BL |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

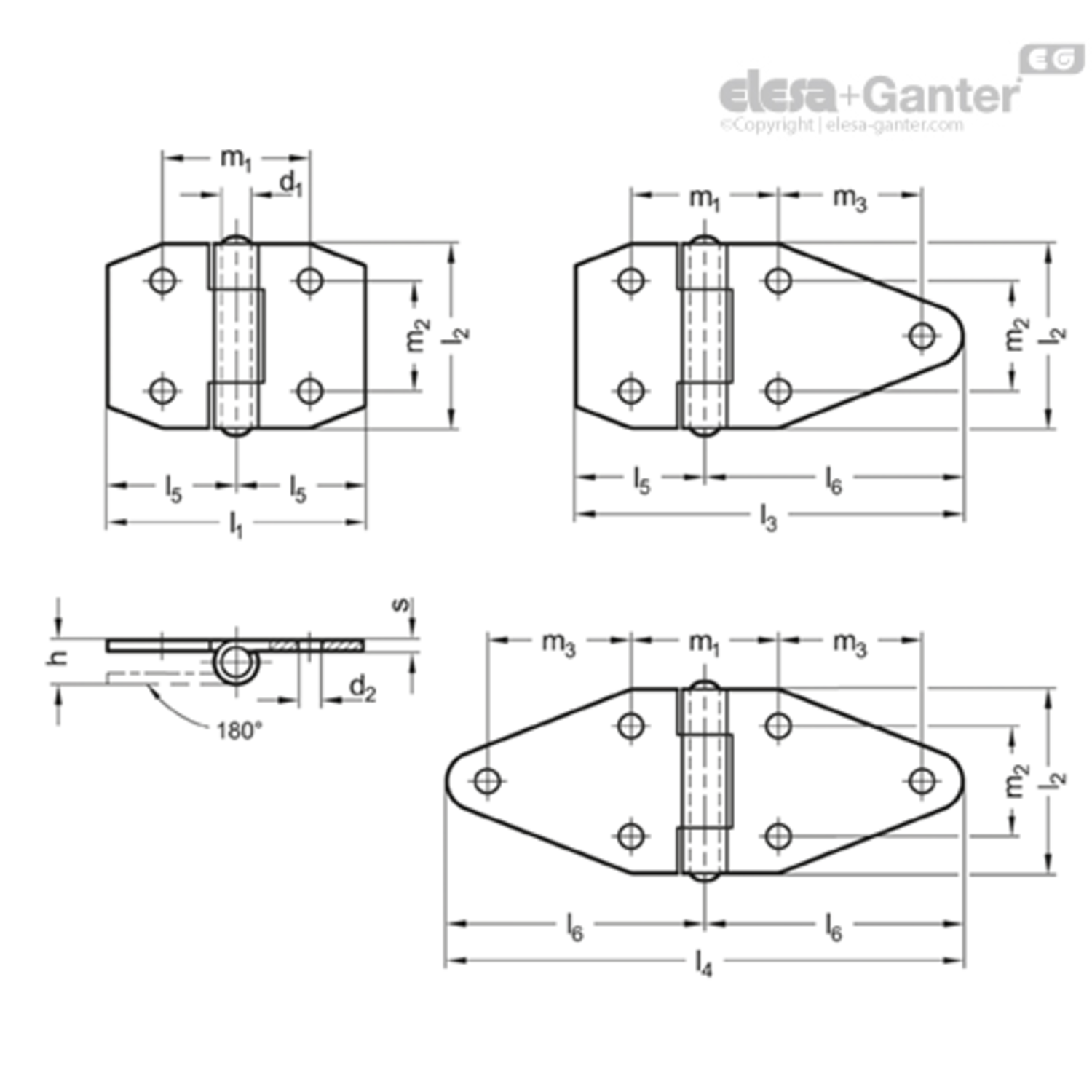

h |
d2 |
l1 |
D1 |
l3 |
Gewicht (g) |
s |
l5 |
l6 |
d1 |
l4 |
m2 |
m3 |
l2 |
m1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 6.5 | N.v.t. | 6 | 105 | 128 | 3 | 35 | 70 | 6 | N.v.t. | 30 | 39 | 50 | 42 |
| 12 | 6.5 | N.v.t. | 6 | N.v.t. | 133 | 3 | N.v.t. | 70 | 6 | 140 | 30 | 39 | 50 | 42 |
| 12 | 6.5 | 70 | 6 | N.v.t. | 110 | 3 | 35 | N.v.t. | 6 | N.v.t. | 30 | N.v.t. | 50 | 42 |
