GN 138 Scharnieren
GN 138 1
GN 138 2

GN 138
Scharnieren

Zink spuitgiet, as: RVS (1.4305 = AISI 303)

SR = zilver RAL 9006 kunststofcoating
SW = zwart RAL 9005 kunststofcoating

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Type

  • Type A: met geschroefde blinde boringen

Zinkspuitgietwerk ZD

kunststof bekleding

zwart, RAL 9005, textuurafwerking SW

zilver, RAL 9006, textuurafwerking SR

Pen

Roestvrij staal AISI 303

2Informatie

Door hun aantrekkelijke design zijn de scharnieren GN 138 geschikt voor gebruik in installaties en machines waar een goed ontworpen en stijlvolle uitstraling belangrijk is.

De verborgen en manipulatiebestendige montage aan de achterzijde accentueert en versterkt het bijzondere uiterlijk van het scharnier.

De scharnieropeningen van de montagegaten m1 en m2 van de korte versie passen bij de typische scharnieren die op de markt verkrijgbaar zijn en kunnen dus worden gebruikt als vervangend scharnier.

3Technische informatie

Uitvoering

GN 138

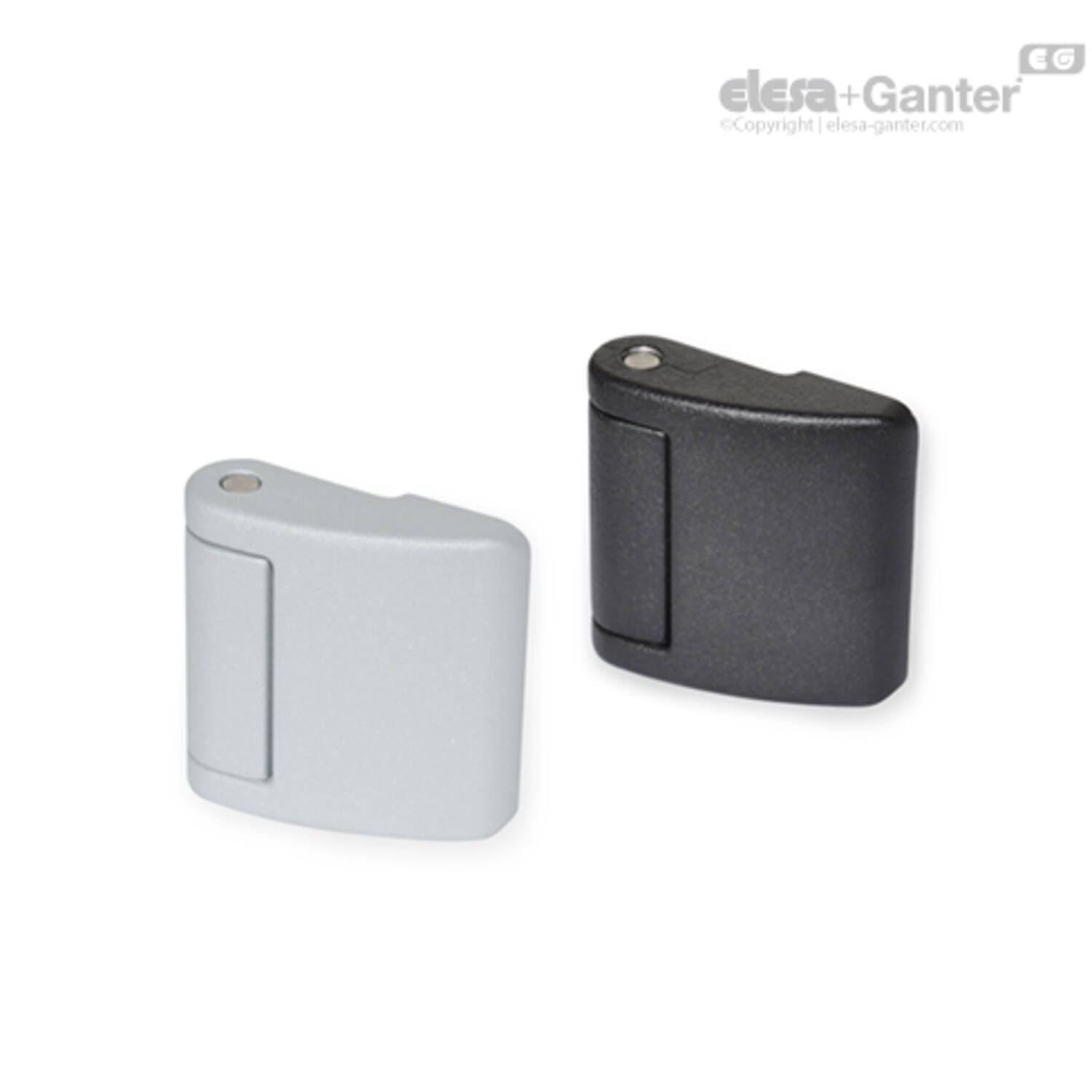

GN 138 Scharnier, zink spuitgiet met kunststofcoating, RVS as, blinde montagedraadgaten aan achterzijde
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109540995 GN 138-ZD-40-42-A-SR
€ 9,17
109541000 GN 138-ZD-40-42-A-SW
€ 9,17
470018988 GN 138-ZD-40-65-A-SR
€ 10,66
470019949 GN 138-ZD-40-65-A-SW
€ 10,66
100420043 GN 138-ZD-50-52-A-SR
€ 11,20
100420042 GN 138-ZD-50-52-A-SW
€ 11,20
470018989 GN 138-ZD-50-80-A-SR
€ 13,57
470018990 GN 138-ZD-50-80-A-SW
€ 13,57
109541005 GN 138-ZD-60-62-A-SR
€ 15,62
100420041 GN 138-ZD-60-62-A-SW
€ 15,62
470018991 GN 138-ZD-60-95-A-SR
€ 21,67
470018992 GN 138-ZD-60-95-A-SW
€ 21,67
470018995 GN 138-ZD-80-125-A-SR
€ 37,14
470018996 GN 138-ZD-80-125-A-SW
€ 37,14
470018993 GN 138-ZD-80-82-A-SR
€ 28,43
470018994 GN 138-ZD-80-82-A-SW
€ 28,43

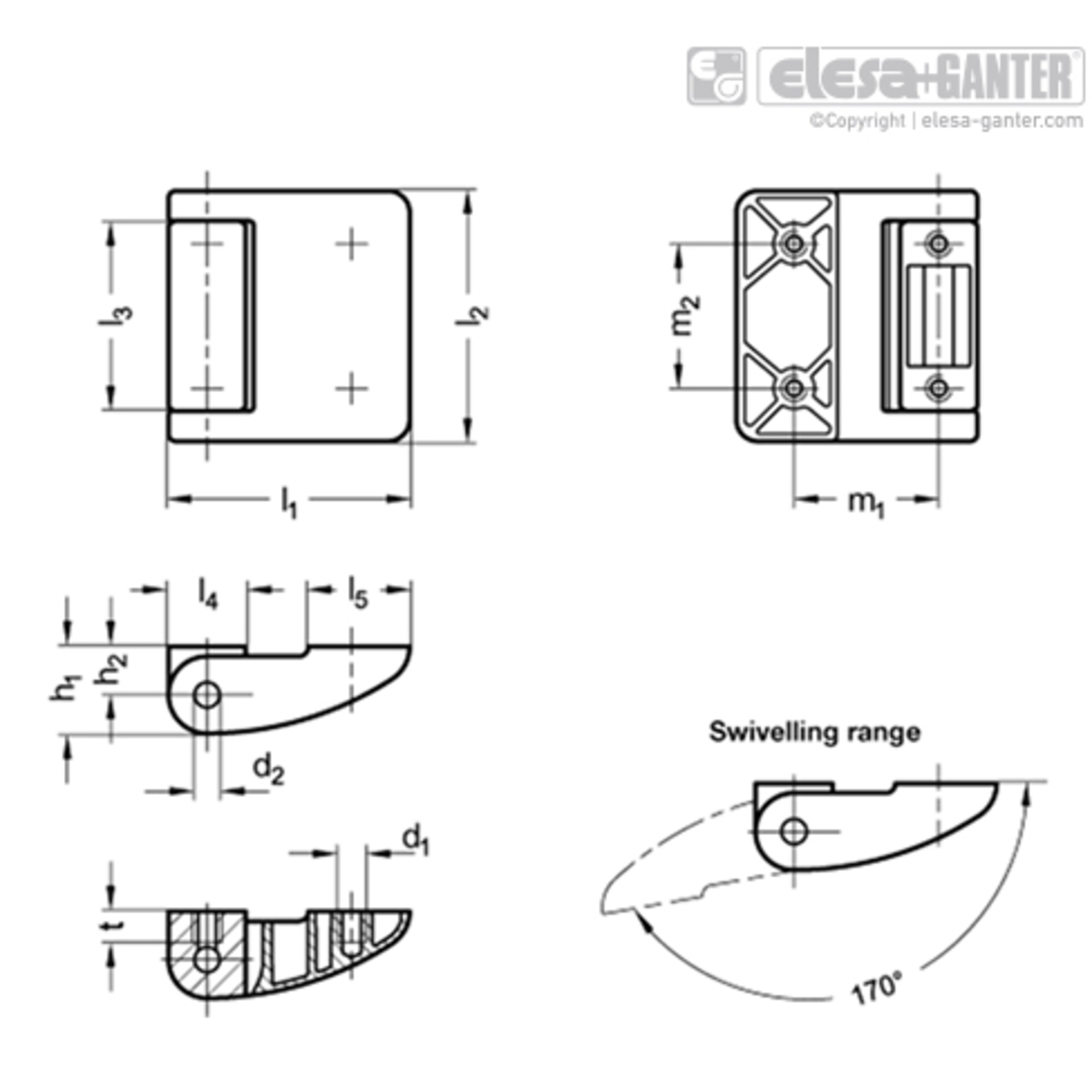

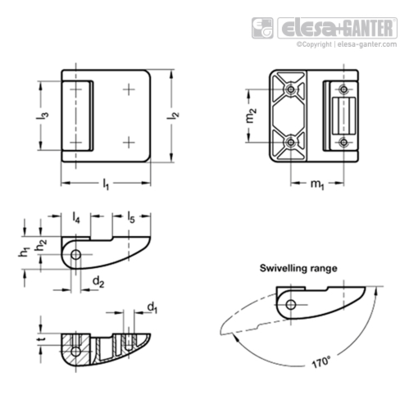

h2

d2

l1

l3

Gewicht (g)

l5

l6

d1

h1

t

l4

h1 ≈

m2

m3

l2

m1
9 5 40 34 73 12 18 M 5 15 6 N.v.t. 14 25 N.v.t. 42 25
9 5 40 34 73 12 18 M 5 15 6 N.v.t. 14 25 N.v.t. 42 25
9 5 40 N.v.t. 112 12 18 M 5 15 6 54 n.v.t. N.v.t. 22.5 65 25
9 5 40 N.v.t. 112 12 18 M 5 15 6 54 n.v.t. N.v.t. 22.5 65 25
11.5 6 50 39 129 16 21 M 6 19.5 8 N.v.t. 18 30 N.v.t. 52 30
11.5 6 50 39 129 16 21 M 6 19.5 8 N.v.t. 18 30 N.v.t. 52 30
11.5 6 50 N.v.t. 211 16 21 M 6 19.5 8 64 n.v.t. N.v.t. 27.5 80 30
11.5 6 50 N.v.t. 211 16 21 M 6 19.5 8 64 n.v.t. N.v.t. 27.5 80 30
13.5 8 60 47 238 20 24 M 6 23.5 9 N.v.t. 22 36 N.v.t. 62 36
13.5 8 60 47 238 20 24 M 6 23.5 9 N.v.t. 22 36 N.v.t. 62 36
13.5 8 60 N.v.t. 351 20 24 M 6 23.5 9 77 n.v.t. N.v.t. 33 95 36
13.5 8 60 N.v.t. 351 20 24 M 6 23.5 9 77 n.v.t. N.v.t. 33 95 36
17 10 80 N.v.t. 742 24 32 M 8 29 12 104 n.v.t. N.v.t. 45 125 50
17 10 80 N.v.t. 742 24 32 M 8 29 12 104 n.v.t. N.v.t. 45 125 50
17 10 80 64 505 24 32 M 8 29 12 N.v.t. n.v.t. 50 N.v.t. 82 50
17 10 80 64 505 24 32 M 8 29 12 N.v.t. n.v.t. 50 N.v.t. 82 50
