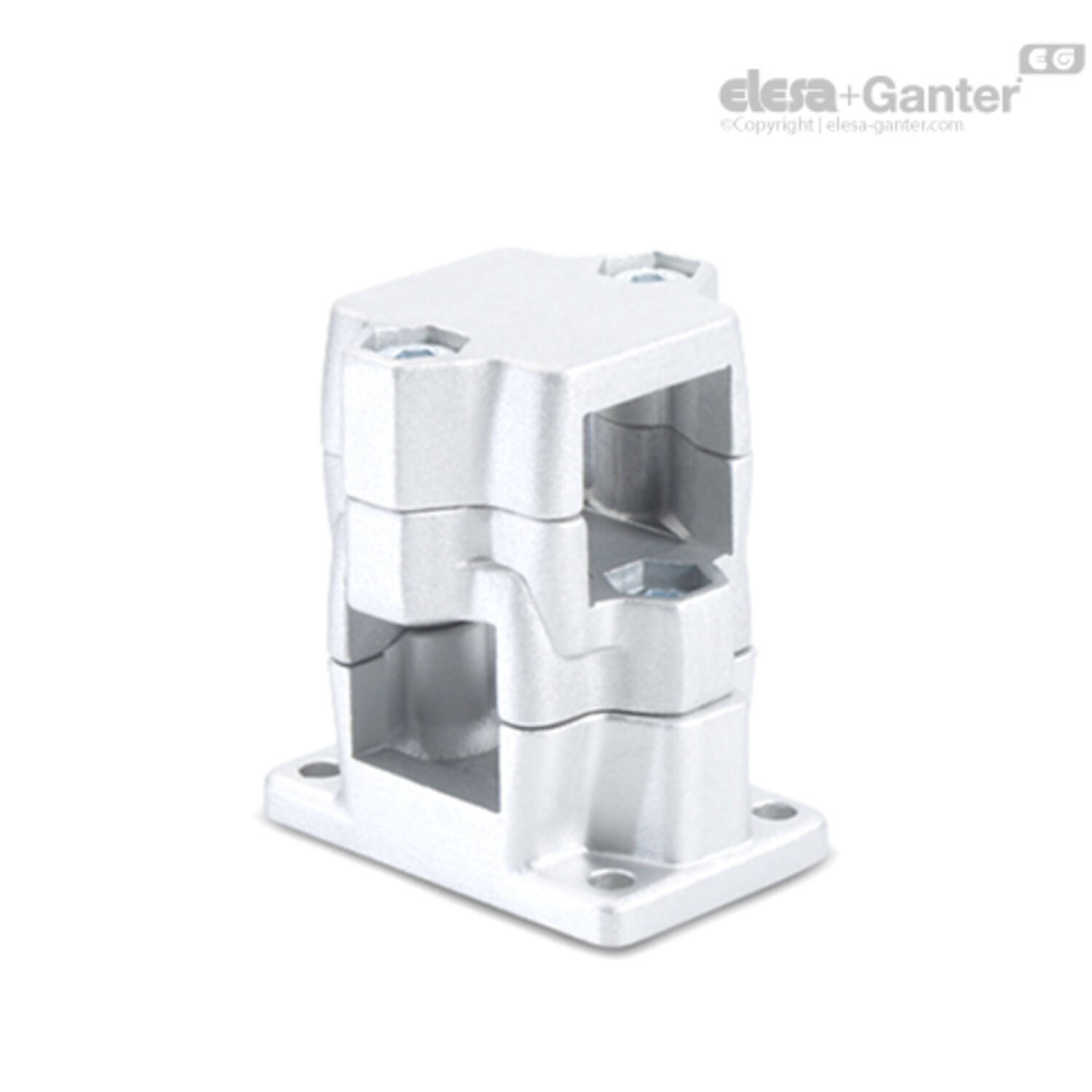

GN 141 Buisklemverbindingen
GN 141-S-S 1

GN 141
Buisklemverbindingen

Bekijk volledig

Omschrijving

1Specificatie

Identificatienr.

  • Nr. 2: met 4 RVS cilinderkopschroeven ISO 4762

Verbindingsklem

Aluminium

  • Gepoedercoat
  • zwart, RAL 9005, textuurafwerking SW
  • Gladde afwerking, mat gestraald BL

Cilinderkopschroeven ISO 4762

RVS

Zeskantmoeren DIN 985

RVS

Zelfborgend met polyamide ring

2Informatie

Error: Error%20%231085

3Toebehoren
  • GN 911 Verstelbare handgrepen
4Technische informatie

Uitvoering

GN 141-B-B
GN 141-B-B Klemverbinding, tweezijdig, boring-boring, aluminium, zwart, incl. DIN 912 klemschroef
GN 141-B-S
GN 141-B-S Klemverbinding, tweezijdig, boring-vierkant, aluminium, zwart, incl. DIN 912 klemschroef
GN 141-S-S
GN 141-S-S Klemverbinding, tweezijdig, vierkant-vierkantaluminium, mat gestraald, incl. DIN 912 klemschroef
GN 141-S-B
GN 141-S-B Klemverbinding, tweezijdig, vierkant-boring, mat gestraald, incl. DIN 912 klemschroef41-S-B
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
103101750 GN 141-V20-V20-2-BL
€ 48,04
103101755 GN 141-V20-V20-2-SW
€ 48,21
103101770 GN 141-V25-V25-2-BL
€ 48,07
103101775 GN 141-V25-V25-2-SW
€ 48,21
103101790 GN 141-V30-V30-2-BL
€ 48,07
103101795 GN 141-V30-V30-2-SW
€ 47,99
103101810 GN 141-V40-V40-2-BL
€ 66,61
103101815 GN 141-V40-V40-2-SW
€ 66,76
103101830 GN 141-V45-V45-2-BL
€ 66,90
103101835 GN 141-V45-V45-2-SW
€ 66,20
103101850 GN 141-V50-V50-2-BL
€ 66,61
103101855 GN 141-V50-V50-2-SW
€ 66,47

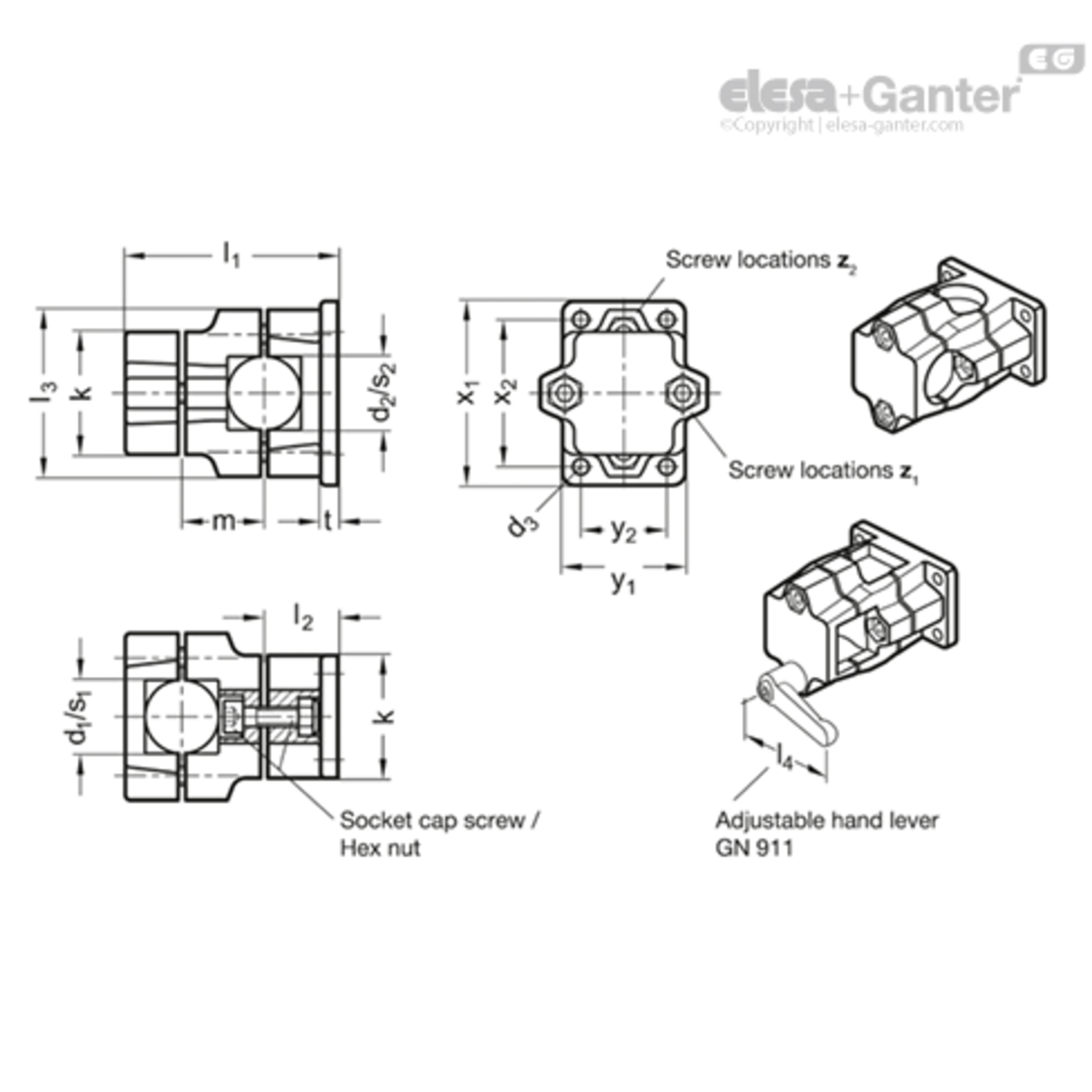

d4

k Klemlengte

d2

l1

x1

x2

k

s1

D1

Klemkit voor dp4

l3

Gewicht (g)

y1

d1

t

d3

y2

s2

m

l2
M 8 50 N.v.t. 86 75 60 50 V 20 N.v.t. GN 911-M8-35 68 392 50 N.v.t. 7 6.5 35 V 20 33.5 30
M 8 50 N.v.t. 86 75 60 50 V 20 N.v.t. GN 911-M8-35 68 392 50 N.v.t. 7 6.5 35 V 20 33.5 30
M 8 50 N.v.t. 86 75 60 50 V 25 N.v.t. GN 911-M8-35 68 368 50 N.v.t. 7 6.5 35 V 25 33.5 30
M 8 50 N.v.t. 86 75 60 50 V 25 N.v.t. GN 911-M8-35 68 368 50 N.v.t. 7 6.5 35 V 25 33.5 30
M 8 50 N.v.t. 86 75 60 50 V 30 N.v.t. GN 911-M8-35 68 339 50 N.v.t. 7 6.5 35 V 30 33.5 30
M 8 50 N.v.t. 86 75 60 50 V 30 N.v.t. GN 911-M8-35 68 339 50 N.v.t. 7 6.5 35 V 30 33.5 30
M 10 76 N.v.t. 136 115 90 76 V 40 N.v.t. GN 911-M10-63 98 1091 76 N.v.t. 14 11 50 V 40 55 46
M 10 76 N.v.t. 136 115 90 76 V 40 N.v.t. GN 911-M10-63 98 1091 76 N.v.t. 14 11 50 V 40 55 46
M 10 76 N.v.t. 136 115 90 76 V 45 N.v.t. GN 911-M10-63 98 1040 76 N.v.t. 14 11 50 V 45 55 46
M 10 76 N.v.t. 136 115 90 76 V 45 N.v.t. GN 911-M10-63 98 1040 76 N.v.t. 14 11 50 V 45 55 46
M 10 76 N.v.t. 136 115 90 76 V 50 N.v.t. GN 911-M10-63 98 975 76 N.v.t. 14 11 50 V 50 55 46
M 10 76 N.v.t. 136 115 90 76 V 50 N.v.t. GN 911-M10-63 98 975 76 N.v.t. 14 11 50 V 50 55 46
