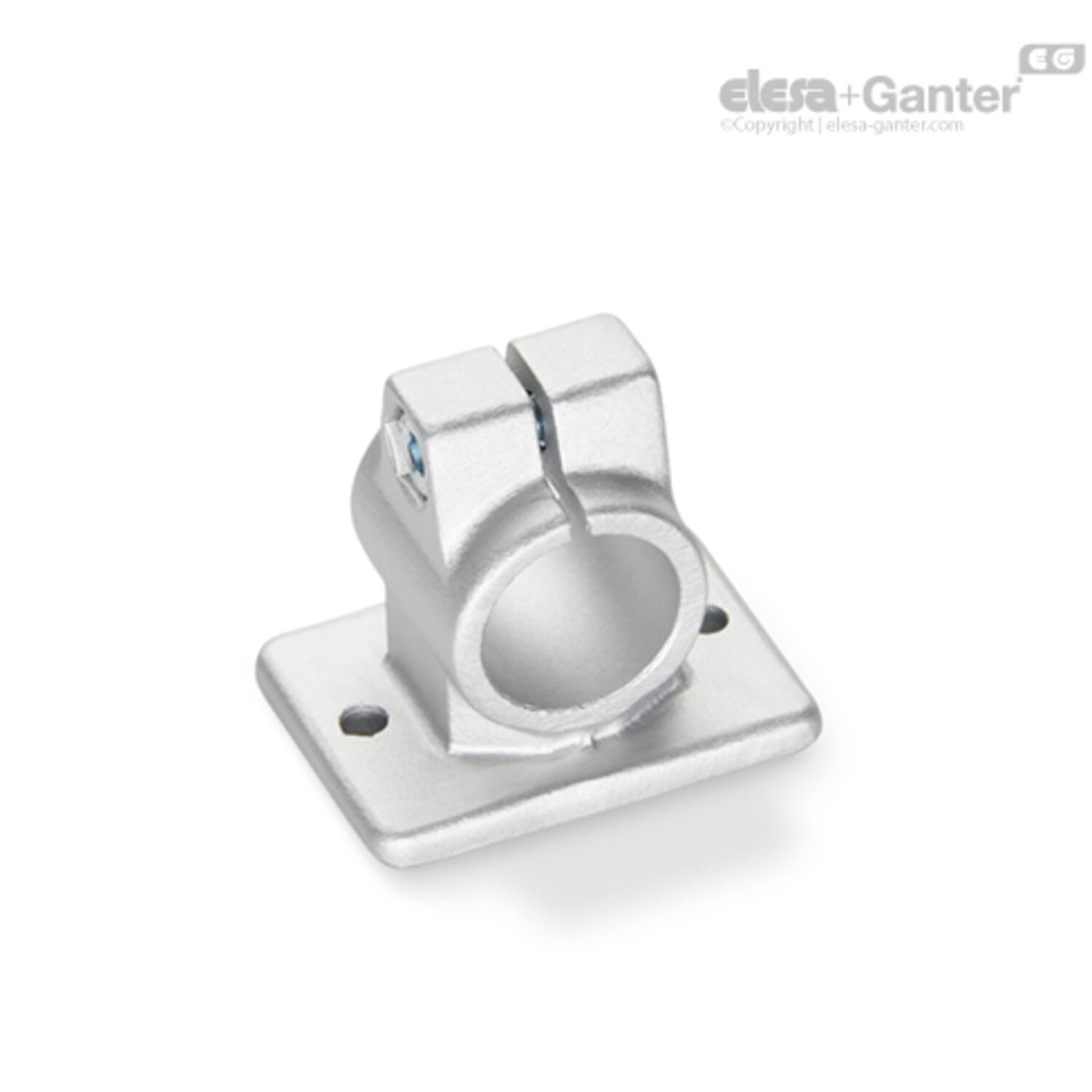

GN 146.3 Buisklemverbindingen
GN 146.3 1

GN 146.3
Buisklemverbindingen

Bekijk volledig
__logo__RoHS__ __logo__profile__

Omschrijving

1Specificatie
Identificatienr.

Nr. 2: met roestvrijstalen klemschroef DIN 912

Aluminium

kunststof bekleding

zwart, RAL 9005, textuurafwerking SW

blank

mat gestraald BL

Klemboringen mechanisch bewerkt

Cilinderkopschroef DIN 912

Roestvast AISI 304

Zeskantmoeren DIN 985

Roestvast AISI 304

2Informatie

GN 990  of DIN 2391, DIN 2395 en DIN 2462 respectievelijk.

De standaardversie van de klemschroef is een cilinderkopschroef met binnenzeskant DIN 912. Deze kan worden vervangen door een klemset  GN 911  (artikelcode zie tabel met afmetingen).

3Toebehoren4Technische informatie

Uitvoering

GN 146.3
GN 146.3 Klemverbinding
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
101704920 GN 146.3-B20-40-2-BL
€ 22,91
101704925 GN 146.3-B20-40-2-SW
€ 22,98
101704940 GN 146.3-B25-40-2-BL
€ 22,91
101704945 GN 146.3-B25-40-2-SW
€ 22,98
101704960 GN 146.3-B30-40-2-BL
€ 22,91
101704965 GN 146.3-B30-40-2-SW
€ 22,89
101704980 GN 146.3-B30-56-2-BL
€ 40,33
101704985 GN 146.3-B30-56-2-SW
€ 40,43
101705000 GN 146.3-B32-56-2-BL
€ 40,33
101705005 GN 146.3-B32-56-2-SW
€ 40,43
101705020 GN 146.3-B35-56-2-BL
€ 40,33
101705025 GN 146.3-B35-56-2-SW
€ 40,43
101705040 GN 146.3-B40-56-2-BL
€ 40,33
101705045 GN 146.3-B40-56-2-SW
€ 40,43

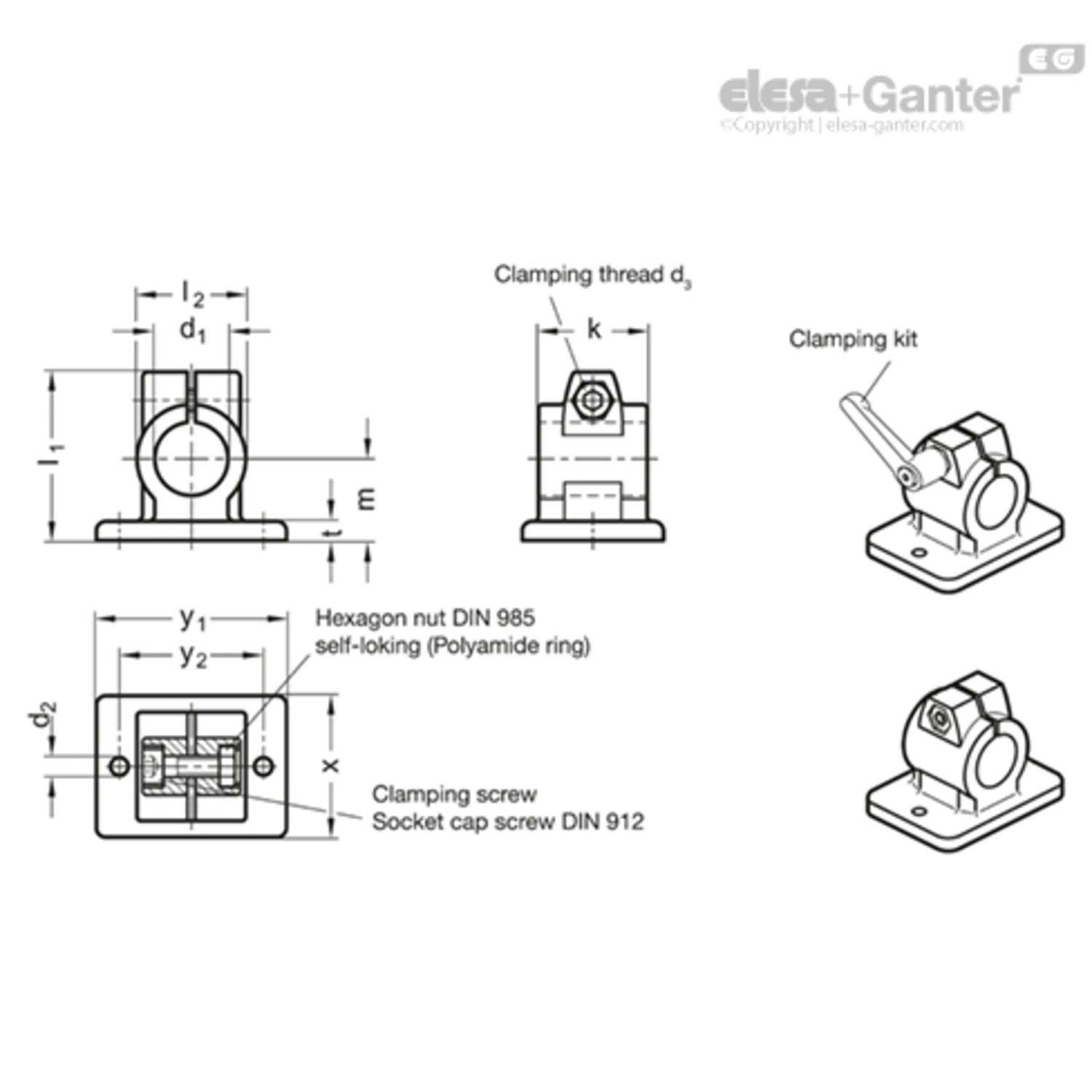

d2

l1

k

Gewicht (g)

y1

d1

x

t

d3

y2

m

l2
6.5 62 40 180 70 B 20 52 7 M 8 53 30 40
6.5 62 40 180 70 B 20 52 7 M 8 53 30 40
6.5 62 40 180 70 B 25 52 7 M 8 53 30 40
6.5 62 40 185 70 B 25 52 7 M 8 53 30 40
6.5 62 40 160 70 B 30 52 7 M 8 53 30 40
6.5 62 40 154 70 B 30 52 7 M 8 53 30 40
8.5 83 56 450 108 B 30 78 10 M 10 82 42 56
8.5 83 56 510 108 B 30 78 10 M 10 82 42 56
8.5 83 56 480 108 B 32 78 10 M 10 82 42 56
8.5 83 56 480 108 B 32 78 10 M 10 82 42 56
8.5 83 56 480 108 B 35 78 10 M 10 82 42 56
8.5 83 56 480 108 B 35 78 10 M 10 82 42 56
8.5 83 56 420 108 B 40 78 10 M 10 82 42 56
8.5 83 56 440 108 B 40 78 10 M 10 82 42 56
